MagI³C-FISM 电源模块
![MagI³C-FISM 电源模块](http://file1.elecfans.com/web2/M00/91/07/wKgaomTeJjiAJ-1QAAAnpnii2FU72.jpeg)

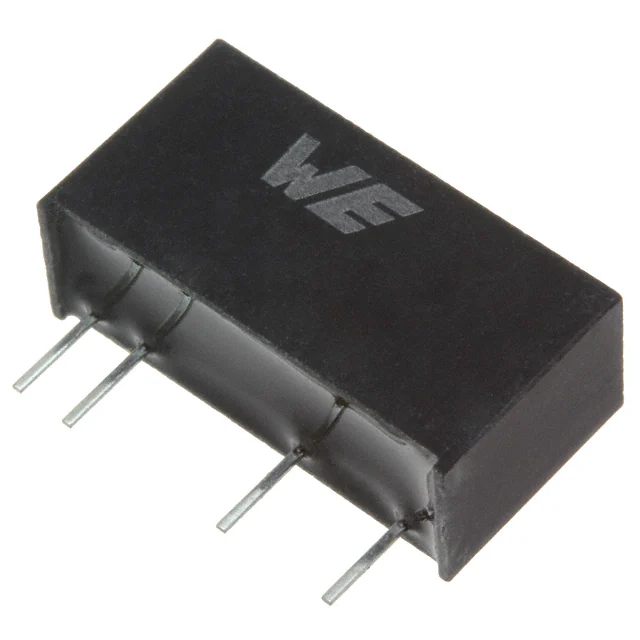

Wurth Electronics 推出适合隔离和通信应用的固定电压隔离式 SIP 模块(MagI³C-FISM Power Modules)
发布时间:2018-06-14
Wurth Electronics FISM 系列 MagI³C 电源模块具有 3.3 V、5 V、12 V 和 24 V 的固定输入电压和 5 V 的固定输出电压,特别适合在接口隔离/通信领域(RS232 ,RS485,CAN)中用以消除应用的接地回路。对于 SIP-4,0.2 A 时的典型 24 V 至 5 V 转换效率为 80%,对于 SIP-7,转换效率为 81%。
FDSM 系列 MagI³C 电源模块为固定输出电压、全集成、DC/DC 电源。这些模块在单一封装中集成了开关功率级、电感器和输入输出电容器。
无需外部元件即可工作。将设计工作和复杂性降至最低,确保了更快的上市速度和更低的开发成本。标准 THT 封装能实现轻松组装。
MagI³C-FISM 电源模块特性
特征
最简单的设计(不需变压器设计知识)
引线式通孔封装,便于制造和原型开发
独立的解决方案(集成 CIN 和 COUT,无需外部元件)
简单的功能隔离,用于过压保护,避免了信号路径或传感器系统中的接地回路、接地位移和噪声
工业标准封装和引脚配置
低传导和辐射 EMI(符合 EN55022 B 类要求)
通过 UL60950 认证
特性
1 kV / 4 kV DC 功能性隔离
载流量可达 0.2 A
标称输入的压轨:3.3 V / 5 V / 12 V / 24 V
输出电压:5 V 非稳压
无最低负载要求
连续输出功率:1 W
集成电容器和变压器
低输出电压纹波:60 mV(满负载时典型值)
输出电压精度:5%(最大值)
-40°C 至 +85°C 环境工作温度范围
符合 RoHS 和 REACH 规范
MagI³C-FISM 电源模块应用
接口/总线隔离:RS232、RS485、CAN、Interbus、Profibus
数字电路隔离
隔离放大器,模数转换器
测量和数据采集
工业控制
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744016 | 书籍和视频-创客和教育产品 | ABC OF POWER MODULES AT APEC | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| 177920521 | 电源模块-电源管理 | DCDCCONVERTER5V1W | 在线订购 | ||
| 177920531 | 电源模块-电源管理 | DCDCCONVERTER5V1W | 在线订购 | ||
| 177920511 | 电源模块-电源管理 | DCDCCONVERTER5V1W | 在线订购 | ||
| 177920501 | 电源模块-电源管理 | DCDCCONVERTER5V1W | 在线订购 | ||
| 177920514 | 电源模块-电源管理 | DCDCCONVERTER5V1W | 在线订购 | ||
![]() | | 177920534 | 电源模块-电源管理 | DCDCCONVERTER5V1W | 在线订购 | |
![]() | | 177920524 | 电源模块-电源管理 | DCDCCONVERTER5V1W | 在线订购 |
