LT6658 高精度、双输出、高电流、低噪声电压基准
Linear Technology 的 LT6658 （LT6658 Precision Dual-Output, High Current, Low Noise Voltage Reference）结合了低漂移、低噪声基准和线性稳压器
发布时间：2018-06-14
Linear Technology LT6658 高精度 2.5 V 双输出基准结合了低漂移低噪声基准和线性稳压器的性能。两个输出非常适合用于驱动高分辨率 ADC 和 DAC 的精密基准输入端，包括重型负载，并同时作为输出电源为微控制器和其他支持器件供电。两个输出具有相同的精度规格，并在温度和负载范围内相互跟踪。两个输出的标称电压为 2.5 V；不过，每个输出都可通过外部电阻器来配置为提供高达 6 V 的输出电压。
使用 Kelvin 连接，LT6658 通常具有 0.1 ppm/mA 负载调节和高达 150 mA 的负载电流。噪声抑制引脚提供频带限制并降低了总集成噪声。双路输出为基准和稳压器应用供电以及本地 PCB 布线带来灵活性。输出具有出色的电源抑制比，且以 1 μF 至 50 μF 电容器稳定。短路和热保护有助于保持稳定性并防止热过压。LT6658 采用裸焊盘 MSE16 封装。
LT6658 高精度、双输出、高电流、低噪声电压基准特性
双输出跟踪基准
每个输出可配置：2.5 V 至 6 V
输出 1：150 mA 拉出电流/20 mA 灌入电流
输出 2：50 mA 拉出电流 / 20 mA 灌入电流
低噪声：1.5 ppmP-P（0.1 Hz 至 10 Hz）
宽工作电压范围，最高 36 V
低漂移：
A 级：10 ppm/°C（最大值）
B 级：20 ppm/°C（最大值）
高精度：
A 级：最大 ±0.05%
B 级：最大 ±0.1%
负载调节：0.1 ppm/mA
AC PSRR：10 kHz 时 96 dB
输出 Kelvin 检测连接
热关断
每个输出带独立的电源引脚
采用裸焊盘的封装 MSE16
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

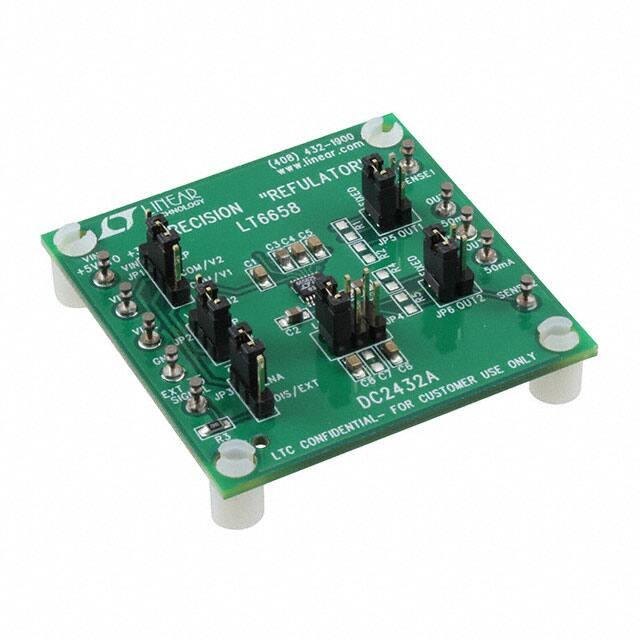

 | | DC2432A | 评估和演示板和套件-开发板/套件/编程器 | LT6658 电压基准 电源管理 评估板 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT6658BIMSE-2.5#PBF | 电压基准-电源管理 | IC VREF SERIES 6V 0.1% 16MSOP | 在线订购 | |
| | LT6658BHMSE-2.5#PBF | 电压基准-电源管理 | IC VREF SERIES 6V 0.1% 16MSOP | 在线订购 | |
| | LT6658AIMSE-2.5#PBF | 电压基准-电源管理 | IC VREF SERIES 6V 0.05% 16MSOP | 在线订购 | |
| | LT6658AHMSE-2.5#PBF | 电压基准-电源管理 | IC VREF SERIES 6V 0.05% 16MSOP | 在线订购 |
