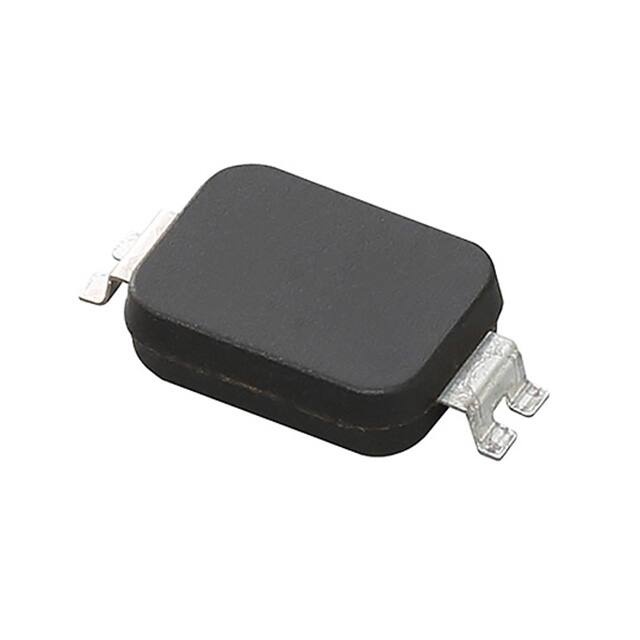

DK1 系列 Y1 安全电容器
![DK1 系列 Y1 安全电容器](http://file1.elecfans.com/web2/M00/91/06/wKgaomTeJVGAcPItAAB1f-X4h1k86.jpeg)
Murata 的 IEC 60384-14 Y1 级安全认证型、用于 AC/DC 电源的表面贴装陶瓷电容器(DK1 Series Y1 Safety Capacitor)
发布时间:2018-06-14
Murata Electronics 的 DK1 系列是获得 Y1 安全认证的通用型、树脂模制、表面贴装电容器,非常适用于外形紧凑而扁平的 AC/DC 开关模式电源应用。在为紧凑型 AV 设备、LED 照明设备或者采用 1 U 机架安装的设备寻找扁平器件时,这种电容器无疑是理想之选。安全认证型电容器置于电源线路输入端,以消除主要在商用 AC 电源线路中形成的噪声。用作 2 类电源的 Y 电容器以及初级和次级耦合电容器时,这种电容器可减小电源设备的尺寸并使其外形更扁平。此外,该系列电容器还可用作 X 电容器。通过采用片式陶瓷电容器技术,尽管具有适于表面贴装的扁平和紧凑外形(2.5 mm 高),但该系列实现了满足 IEC60384-14 Y1 类认证要求的高耐压性能。该系列电容器还符合 UL (UL 60384-14)、ENEC (EN 60384-14)、CQC (IEC 60384-14) 和 KTC (KC 60384-14) 认证标准的各项要求。DK1 系列的有用温度范围为 -40°C 至 +125°C。DK1 的尺寸仅 11.4 mm x 6 mm x 2.5 mm,电容值为 10 pF 至 1500 pF,Y1 额定电压为 250 VAC(RMS)、300 VAC(RMS)。
DK1 系列 Y1 安全电容器特性
小外壳尺寸:11.4 mm x 6 mm x 2.5 mm
IEC 60384-14 1 Y12 类安全认证
工作温度:-40°C 至 +125 °C
绝缘电阻高:超过 6000 MΩ(最小)
符合 RoHS 规范
DK1 系列 Y1 安全电容器应用
紧凑型 AV 设备
LED 照明设备
1U 机架安装设备
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | DK11XEA220K86RAH01 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) SMD 22pF ±10% 250V S2L | ¥11.49229 | 在线订购 |
![]() | | DK1B3EA221K86RAH01 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) SMD 220pF ±10% 250V B | ¥5.98900 | 在线订购 |
![]() | | DK11XEA470K86RBH01 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) SMD 47pF ±10% 300V S2L | ¥4.23658 | 在线订购 |
![]() | | DK11XEA220K86RBH01 | 贴片电容(MLCC)-电容器 | 22 pF ±10% 300VAC 陶瓷电容器 SL 非标准型 SMD | ¥3.60128 | 在线订购 |
![]() | | DK1B3EA221K86RBH01 | 贴片电容(MLCC)-电容器 | 220 pF ±10% 300VAC 陶瓷电容器 B 非标准型 SMD | 在线订购 |
