采用 SOD123 封装的汽车二极管
![采用 SOD123 封装的汽车二极管](http://file1.elecfans.com/web2/M00/91/06/wKgaomTeJGaAHBRjAAAV2vAEL7o42.jpeg)
Nexperia 提供符合 AEC-Q101 标准、采用 SOD123 封装的中等功率整流器和开关二极管(Automotive Diodes in SOD123 Package)
发布时间:2018-06-14
这类器是最基本的硅器件,与其它任何器件同样至关重要。Nexperia 确保其高品质二极管达到最高标准,以适应各种应用的最苛刻要求。Nexperia 不断创新,在提高性能和可靠性的同时减小功耗和尺寸,使得业已成熟的特性得到进一步提升。这样,用户就能在竞争激烈的市场中满足不断增长的需求。
采用 SOD123 封装的汽车二极管特性
符合 AEC-Q101 标准

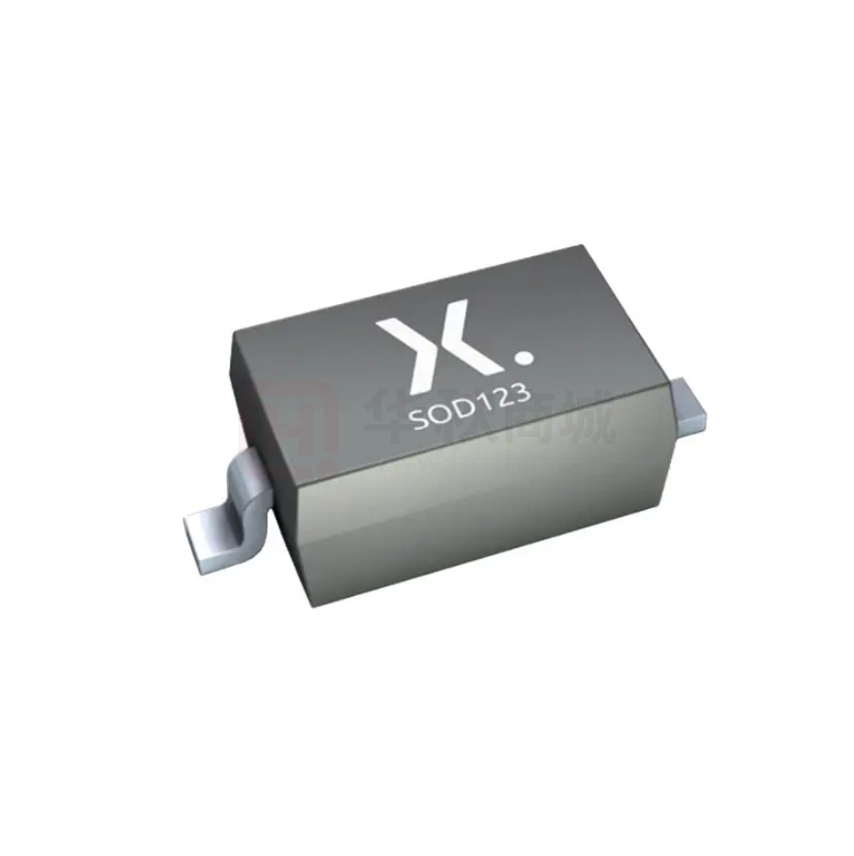

SOD123(鸥翼)封装
鸥翼设计,易于焊接到 PCB 上
体积:2.7 mm x 1.6 mm x 1.15 mm
Rth[j-s]:45 K/W
采用 SOD123 封装的汽车二极管应用
高速开关
极性保护
一般整流
高效电源转换
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

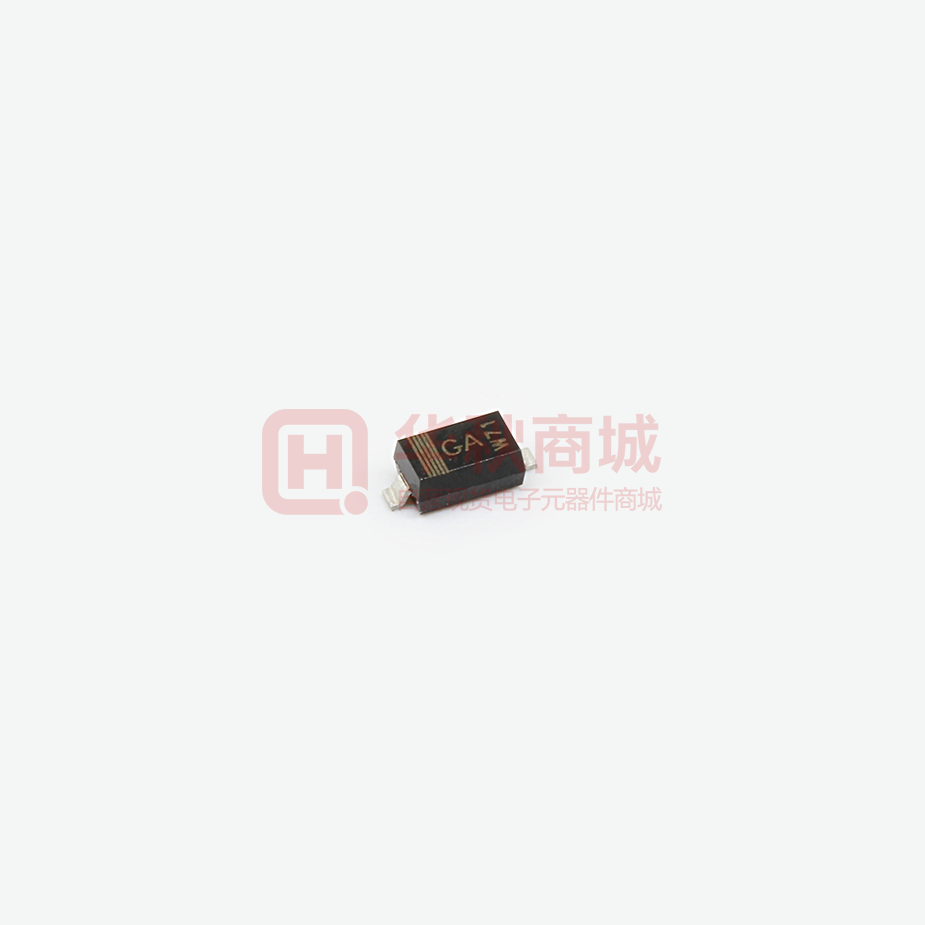

![]() | | PMEG2005EGWX | 肖特基二极管-二极管 | 直流反向耐压(Vr):20V 平均整流电流(Io):500mA 正向压降(Vf):390mV@500mA | ¥1.93320 | 在线订购 |
![]() | | PMEG3020EGWX | 肖特基二极管-二极管 | 直流反向耐压(Vr):30V 平均整流电流(Io):2A 正向压降(Vf):620mV@2A | ¥0.83752 | 在线订购 |
![]() | | BAT46GWX | 肖特基二极管-二极管 | 肖特基二极管 Single VR=100V IF=250mA IR=1µA CJ=39pF SOD123 | ¥0.55880 | 在线订购 |
![]() | | PMEG4005EGWX | 肖特基二极管-二极管 | 直流反向耐压(Vr):40V 平均整流电流(Io):500mA 正向压降(Vf):470mV@500mA | ¥0.66720 | 在线订购 |
![]() | | BAT54GWJ | 肖特基二极管-二极管 | 30 V,200 mA肖特基势垒二极管 | ¥0.71790 | 在线订购 |
![]() | | BAS116GWJ | 开关二极管(小信号)-二极管 | 二极管配置:独立式 功率:600mW 直流反向耐压(Vr):75V 平均整流电流(Io):215mA 正向压降(Vf):1.25V@150mA 反向电流(Ir):5nA@75V 反向恢复时间(trr):800ns | 在线订购 | |
![]() | | BAS116GWX | 开关二极管(小信号)-二极管 | 二极管配置:独立式 功率:600mW 直流反向耐压(Vr):75V 平均整流电流(Io):215mA 正向压降(Vf):1.25V@150mA 反向电流(Ir):5nA@75V 反向恢复时间(trr):800ns | ¥0.46569 | 在线订购 |
![]() | | BAT46GWJ | 肖特基二极管-二极管 | 二极管配置:独立式 直流反向耐压(Vr):100V 平均整流电流(Io):250mA 正向压降(Vf):710mV@250mA 反向电流(Ir):2uA@100V | ¥0.43673 | 在线订购 |
![]() | | PMEG2005EGWJ | 肖特基二极管-二极管 | 直流反向耐压(Vr):20V 平均整流电流(Io):500mA 正向压降(Vf):390mV@500mA | 在线订购 | |
![]() | | PMEG4005EGWJ | 肖特基二极管-二极管 | 直流反向耐压(Vr):40V 平均整流电流(Io):500mA 正向压降(Vf):470mV@500mA | 在线订购 | |
![]() | | PMEG4010EGWJ | 肖特基二极管-二极管 | 直流反向耐压(Vr):40V 平均整流电流(Io):1A 正向压降(Vf):540mV@1A | ¥1.79670 | 在线订购 |
![]() | | PMEG4010CEGWJ | 肖特基二极管-二极管 | 直流反向耐压(Vr):40V 平均整流电流(Io):1A 正向压降(Vf):570mV@1A | ¥0.43910 | 在线订购 |
![]() | | PMEG4010CEGWX | 肖特基二极管-二极管 | 直流反向耐压(Vr):40V 平均整流电流(Io):1A 正向压降(Vf):570mV@1A | ¥0.65988 | 在线订购 |
![]() | | PMEG3020EGWJ | 肖特基二极管-二极管 | 直流反向耐压(Vr):30V 平均整流电流(Io):2A 正向压降(Vf):620mV@2A | 在线订购 | |
![]() | | BAS16GWJ | 开关二极管(小信号)-二极管 | 开关二极管 VR=100V IF=215mA Trr=4ns P=600mW SOD123 | ¥3.02400 | 在线订购 |
![]() | | BAS16GWX | 开关二极管(小信号)-二极管 | 二极管配置:独立式 功率:357mW 直流反向耐压(Vr):100V 平均整流电流(Io):215mA 正向压降(Vf):1.25V@150mA 反向电流(Ir):500nA@80V 反向恢复时间(trr):4ns | ¥0.17598 | 在线订购 |
![]() | | BAS21GWX | 开关二极管(小信号)-二极管 | 二极管配置:独立式 功率:380mW 直流反向耐压(Vr):250V 平均整流电流(Io):225mA 正向压降(Vf):1.25V@200mA 反向电流(Ir):100nA@200V 反向恢复时间(trr):50ns 工作温度:+150℃@(Tj) | ¥0.13980 | 在线订购 |
![]() | | BAS21GWJ | 开关二极管(小信号)-二极管 | 开关二极管 VR=200V IF=225mA Trr=50ns P=660mW SOD123 | ¥0.21388 | 在线订购 |
![]() | | BAT54GWX | 肖特基二极管-二极管 | VR=30V IF=200mA | ¥0.79180 | 在线订购 |
![]() | | PMEG4010EGWX | 肖特基二极管-二极管 | 直流反向耐压(Vr):40V 平均整流电流(Io):1A 正向压降(Vf):640mV@1A | ¥0.39450 | 在线订购 |
