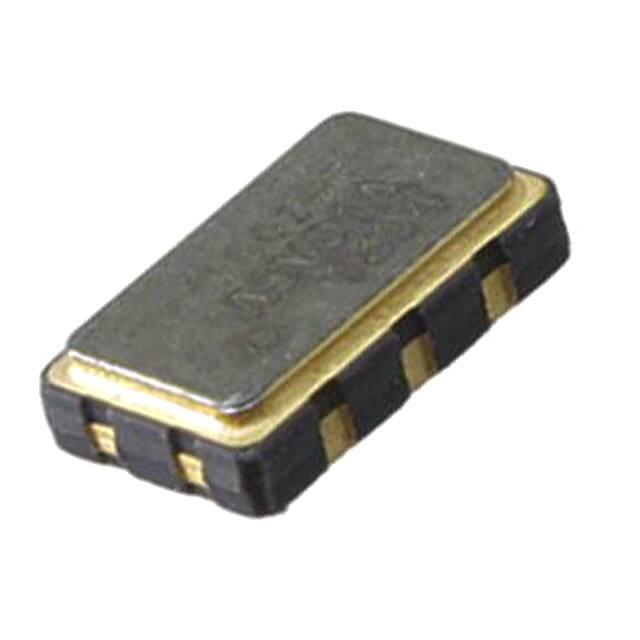

Si540 XO 超低抖动振荡器
Silicon Labs 低抖动振荡器（Si540 XO Ultra-Low Jitter Oscillator）采用 DSPLL 技术实现了任何输出频率
发布时间：2018-06-14
Silicon Laboratories Si540 采用先进的第 4 代 DSPLL 技术，提供了一个在任何输出频率下均具有超低抖动、低相位噪声的时钟。Si540 使用了一个简单的晶体和一种基于 DSPLL IC 的技术，来提供所需的输出频率。该器件可出厂编程设定为 0.2 MHz 至 800 MHz 间的任何频率，分辨率<1 ppb，并在其工作范围内同时针对整数和分数频率保持极低的抖动。Si540 提供了出色的可靠性和频率稳定性以及有保证的老化性能。片上电源滤波功能拥有业界领先的电源噪声抑制能力，简化了在使用开关电源的嘈杂系统中产生低抖动时钟的任务。Si540 采用小型工业标准 3.2 mm×5 mm 封装尺寸，非常适合空间受限型设计。
Si540 XO 超低抖动振荡器特性
可采用从 0.2 MHz 到 800 MHz 之间的任何频率
较低抖动：典型 125 fs RMS（12 kHz 至 20 MHz）
出色的 PSRR 和抗噪声能力：-80 dBc（典型值）
稳定性超 SAW 振荡器 3 倍
从同一个零件实现 3.3 V、2.5 V 和 1.8 V VDD 工作电压
LVPECL、LVDS、CML、HCSL、CMOS 和双 CMOS 输出选项
3.2 mm × 5 mm 封装尺寸
Si540 XO 超低抖动振荡器应用
100G/400G OTN，相干光学
10G/40G/100G 光纤以太网
3G-SDI/12G-SDI/24G-SDI 广播视频
数据中心
测试与计量
时钟和数据恢复
FPGA/ASIC 时钟
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | 540BAA125M000BAG | 有源晶振-晶体/振荡器/谐振器 | XTAL OSC XO 125.0000MHZ LVDS SMD | 在线订购 | |
 | | 540BAA148M500BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 148.5MHz 1.8V, 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540AAA122M880BAG | 未分类-待分类商品 | Oscillator XO 122.88MHz ±50ppm LVPECL 55% 2.5V/3.3V 6-Pin SMD Coil Tape | 在线订购 | |
| | 540AAA125M000BAG | 未分类-待分类商品 | Oscillator XO 125MHz ±50ppm LVPECL 55% 2.5V/3.3V 6-Pin SMD Coil Tape | 在线订购 | |
| | 540BAA122M880BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 122.88MHz 1.8V, 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540AAA148M500BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 148.5MHz 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540AAA150M000BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 150MHz 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540AAA155M520BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 155.52MHz 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540AAA200M000BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 200MHz 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540AAA000274BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 148MHz 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540BAA155M520BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 155.52MHz 1.8V, 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540BAA000274BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 148MHz 1.8V, 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540AAA000244BAG | 未分类-待分类商品 | Oscillator XO 148.351648MHz ±50ppm LVPECL 55% 2.5V/3.3V 6-Pin SMD Coil Tape | 在线订购 | |
| | 540AAA156M250BAG | 未分类-待分类商品 | Oscillator XO 156.25MHz ±50ppm LVPECL 55% 2.5V/3.3V 6-Pin SMD Cut Tape | 在线订购 | |
| | 540BAA150M000BAG | 未分类-待分类商品 | Oscillator XO 150MHz ±50ppm LVDS 55% 1.8V/2.5V/3.3V 6-Pin SMD Cut Tape | 在线订购 | |
| | 540BAA000244BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 70MHz 1.8V, 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540BAA100M000BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 100MHz 1.8V, 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540BAA156M250BAG | 有源晶振-晶体/振荡器/谐振器 | XTAL OSC XO 156.2500MHZ LVDS SMD | 在线订购 | |
| | 540AAA100M000BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 100MHz 2.5V, 3.3V SMD-6 | 在线订购 | |
| | 540BAA200M000BAG | 有源晶振-晶体/振荡器/谐振器 | 有源晶振 200MHz 1.8V, 2.5V, 3.3V SMD-6 | 在线订购 |
