为支持 10 Gbps 的器件提供 ESD 保护
Nexperia 为单线路和多线路高速数据线路推出 TrEOS 保护产品（ESD protection for 10 Gbps-ready devices）
发布时间：2018-06-14
Nexperia TrEOS 保护器件系列的首款单线路和多线路器件为所有三个关键参数——电容、钳位电压和抗浪涌能力确立了基准性能。 这些器件提供完美的保护解决方案，能够保护高达 10 Gbps 的高速接口，并支持高密度设计。
PUSB3FR4、PUSB3FR6 和 PUSB3AB6 多线路器件采用深度快速恢复技术（用于 PUSB3FRx，II = 1 A 时典型值为 1.5 V；TLP 100/10 ns），并结合仅 0.27 Ω 的动态电阻，从而实现出色的系统保护。 这些器件采用专为直通布线设计的小型无引线 DFN2510A-10 (SOT1176-1) 和 DFN2111-7 (SOT1358-1) 塑料封装，这种布线方法能优化信号完整性并简化电路板布局。

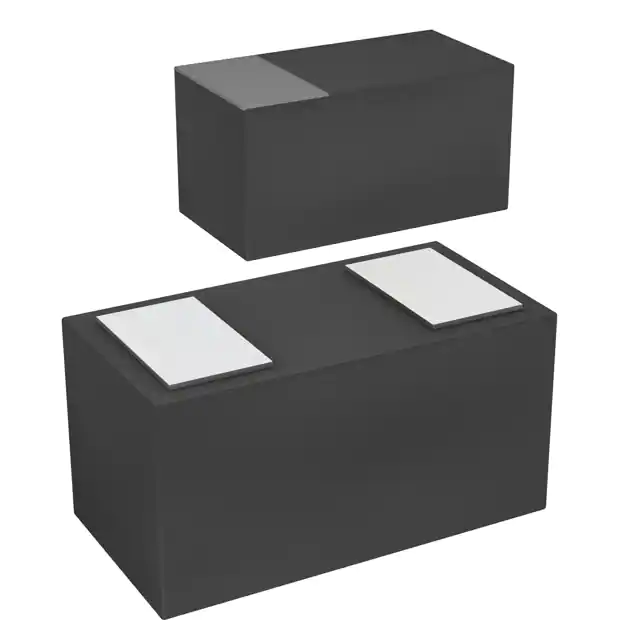

单线路器件包括双向型（PESD5V0R1BSF、PESD5V0H1BSF、PESD5V0C1BSF）和单向型（PESD5V0C1USF）。 这些四种保护器件都采用很小的 0201 外形尺寸 (DSN0603-2)，尤其非常适合如智能手机、平板电脑和其它便携式应用等空间受限型应用。
为支持 10 Gbps 的器件提供 ESD 保护特性
为所有主要参数确立了基准性能
低至 0.10 pF 的（典型值）超低电容，可充分支持 10 Gbps SuperSpeed USB
超低动态电阻：低至 0.18 Ω（典型值） 和深度快速恢复技术，以提供能保护敏感型 SoC 的低钳位电压
可以抵御达到 20 kV 接触放电的高 ESD 耐受能力，这已超过了 IEC 61000-4-2 标准的 4 级规定，以及达到 9 A 的高浪涌耐受能力（IEC61000-4-5 标准的 8/20 μs 脉冲）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | PESD5V0H1BSFYL | ESD抑制器/TVS二极管-过压过流保护器件 | ESD VRWM=5 V VBR(Min)=6 V VC=5 V IPP=7 A SOD962-2 | ￥0.20229 | 在线订购 |
 | | PESD5V0C1USFYL | ESD抑制器/TVS二极管-过压过流保护器件 | ESD VRWM=5 V VBR(Min)=5.5 V VC=3 V IPP=9 A DSN0603-2 | ￥0.35349 | 在线订购 |

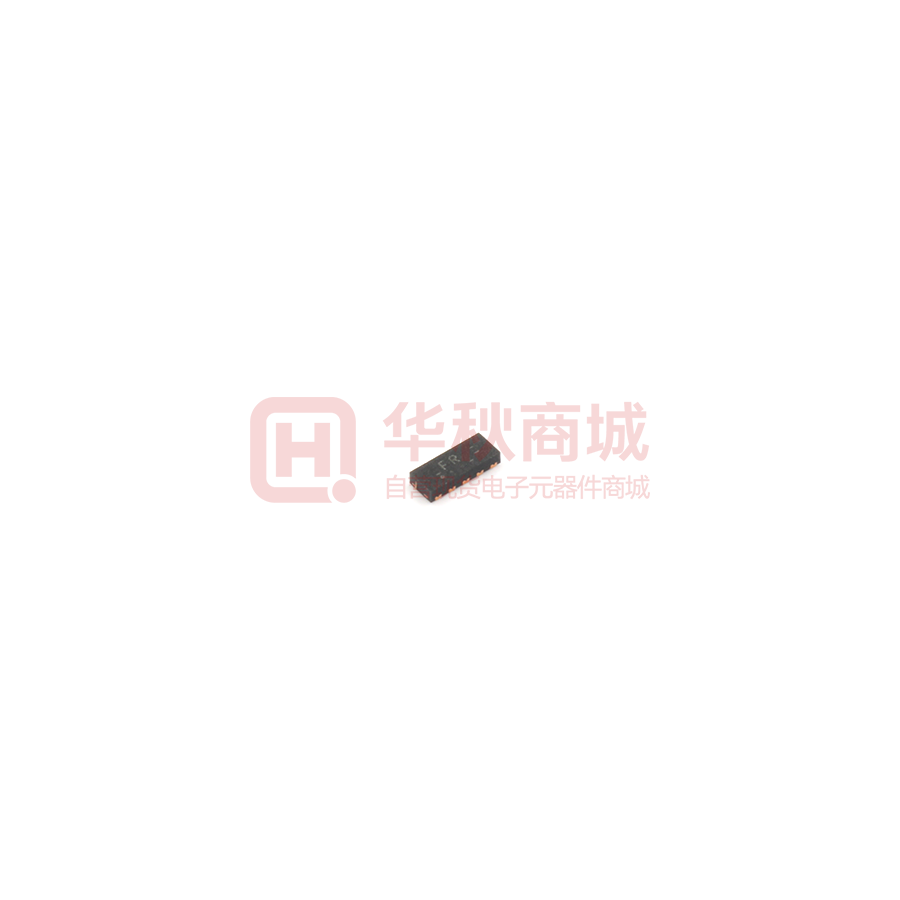

 | | PUSB3FR4Z | ESD抑制器/TVS二极管-过压过流保护器件 | ESD抑制器/TVS二极管 Vbr（min)=5.5V Vc=3V@Ipp=7A DFN2510A-10 | ￥0.45393 | 在线订购 |
| | PESD5V0R1BSFYL | ESD抑制器/TVS二极管-过压过流保护器件 | ESD VRWM=5 V VBR(Min)=6 V VC=5.0 V IPP=4.5 A DSN0603-2 | ￥0.23037 | 在线订购 |
| | PESD5V0C1BSFYL | ESD抑制器/TVS二极管-过压过流保护器件 | ESD VRWM=5V VBR(Min)=6V VC=5.5V IPP=9 A DSN0603-2 | ￥0.76830 | 在线订购 |

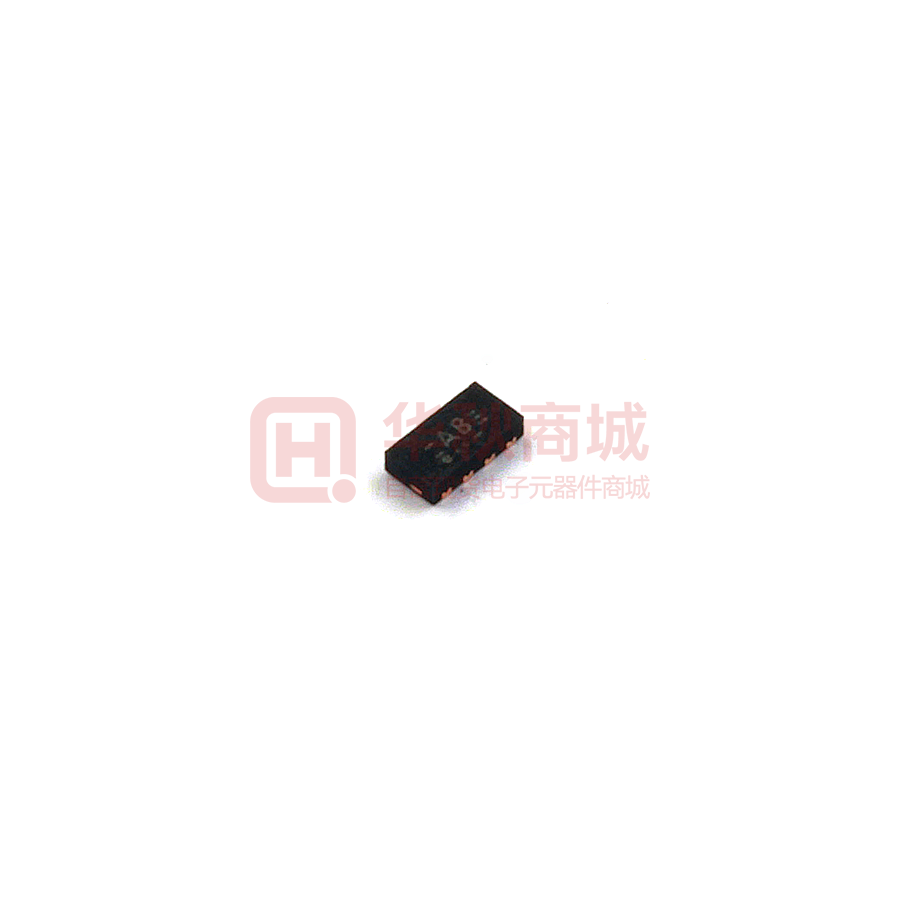

 | | PUSB3AB6Z | ESD抑制器/TVS二极管-过压过流保护器件 | ESD抑制器/TVS二极管 3.3V 5A XSON7_2.2X1.2MM | ￥1.65003 | 在线订购 |
| | PUSB3FR6Z | ESD抑制器/TVS二极管-过压过流保护器件 | ESD抑制器/TVS二极管 VBR(Min)=6V VC=3V @IPP=5A XSON7 | ￥2.35560 | 在线订购 |
