TL431分流稳压器
Nexperia的TL431（TL431 Shunt Regulators）是精密并联稳压器的首选产品
发布时间：2018-06-14

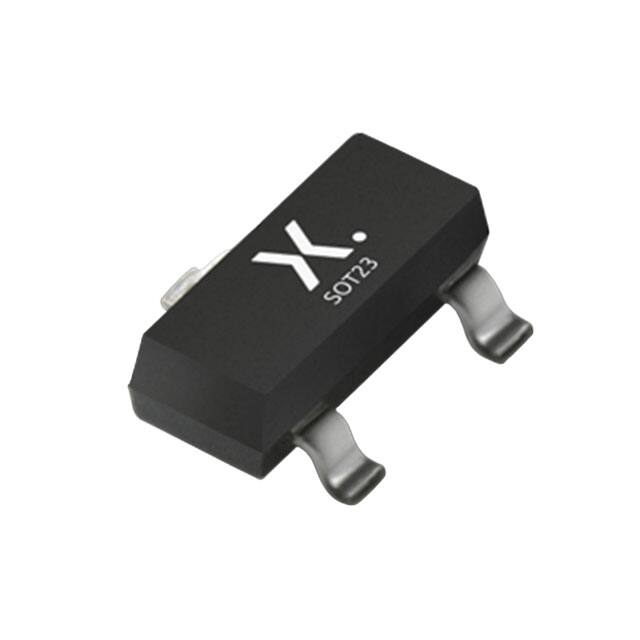

作为Nexperia经过验证的精密并联稳压器产品系列的一部分，这些可调电压基准是电源管理和其他应用的理想选择。它们使用的参考电压为2.495 V，分别为1.24 V，采用SOT23和SOT753封装，有多种版本，可轻松找到适合任何设计的正确部件。
设计人员可以选择标准级器件，分别为2％，1.5％容差，1％A级和0.5％B级，分别为0.75％D级（TLVH431）器件。标准工作温度范围为-40°C至125°C。其他选项包括3引脚SOT23封装选项中的正常或镜像引脚，以及0°C至70°C或-40°C至85°C温度范围的选择。此外，对于家庭而言，有源输出电路提供非常尖锐的导通特性，允许器件在诸如板载调节，可调电源和开关模式电源等应用中取代齐纳二极管。
TL431分流稳压器特性
实现稳定电压的简单解决方案
V max高达36 V（TL431）
电压精度低至0.5％
全温度范围为-40°C至125°C
符合AEC-Q100（1级）的高品质水平
TL431分流稳压器应用
精密电压参考
分流电压调节器
精密限流器
精密恒流电流
用于开关模式电源（SMPS）的隔离反馈回路
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TL431CDBZR,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 2% TO236AB | ￥1.54592 | 在线订购 |
 | | TL431BMFDT,215 | 电压基准-电源管理 | 可调精密分流调节器 VKA=36V Ik=100mA | ￥0.70697 | 在线订购 |
| | TL431QDBZR,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 2% TO236AB | ￥0.73810 | 在线订购 |
 | | TL431FDT,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 2% TO236AB | ￥3.76880 | 在线订购 |
| | TL431MFDT,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 2% TO236AB | ￥1.32699 | 在线订购 |
| | TL431BFDT,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 0.5% TO236AB | ￥0.71464 | 在线订购 |
| | TL431BCDBZR,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 0.5% TO236AB | ￥0.91090 | 在线订购 |
 | | TL431AQDBZR,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 1% TO236AB | ￥0.52607 | 在线订购 |
| | TL431IDBZR,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 2% TO236AB | ￥0.59350 | 在线订购 |
 | | TL431AIDBZR,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 1% SOT23-3 | ￥0.37854 | 在线订购 |
 | | TL431AFDT,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 1% TO236AB | ￥0.33189 | 在线订购 |
 | | TL431AMFDT,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 1% TO236AB | ￥0.80655 | 在线订购 |
 | | TL431BIDBZR,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 0.5% SOT23-3 | ￥0.47585 | 在线订购 |
 | | TL431BQDBZR,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 0.5% TO236AB | ￥0.68840 | 在线订购 |
 | | TL431ACDBZR,215 | 电压基准-电源管理 | IC VREF SHUNT ADJ 1% TO236AB | ￥0.86314 | 在线订购 |
