xx555 单一精密定时器
Texas Instruments 推出采用 5 V 至 15 V 工作电源的 xx555 单一精密定时器（xx555 Single Precision Timers）
发布时间：2018-06-14
Texas Instruments 的 NE555 是能够产生精确时间延迟或振荡的精密定时电路。在延时或单稳态工作模式下，定时间隔由单个外部电阻器和电容器网络控制。在非稳态工作模式下，可由两个外部电阻器和一个外部电容器独立控制频率和占空比。
阈值和触发器级别在一般情况下为分别为 VCC 的 2/3 和 1/3。这些电平可通过控制电压端子改变。当触发输入下降到触发阈值水平时，触发器输出会变为高电平。如果触发输入高于触发阈值水平，且阈值输入高于阈值水平，触发器复位并输出低电平。复位 (RESET) 输入可以覆盖所有其他输入并可用来启动一个新的定时循环。当复位端为低电平时，会使触发器复位并让输出变为低电平。输出低电平时，放电 (DISCH) 和接地之间提供一条低阻抗路径。
输出电路可灌入或拉出高达 200 mA 的电流。额定工作电源范围为 5 V 至 15 V。5 V 电源供电时输出电平兼容 TTL 输入。
xx555 单一精密定时器特性
从数微秒至数小时的定时间隔
非稳态或单稳态操作
TTL 兼容输出可灌入或拉出
高至 200 mA
可调占空比
对于符合 MIL-PRF-38535 标准的产品，除非另行说明，其所有参数均通过了测试。对于其余所有产品，生产过程中没有必要测试所有参数。
xx555 单一精密定时器应用
指纹生物识别技术
Iris 生物识别技术
RFID 阅读器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | NA555DR | 定时器芯片-时钟管理 | IC OSC SGL TIMER 100KHZ 8-SOIC | ￥1.11284 | 在线订购 |
 | | NA555D | 定时器芯片-时钟管理 | NA555 PRECISION TIMERS | ￥0.58600 | 在线订购 |
 | | NA555P | 定时器芯片-时钟管理 | IC OSC SINGLE TIMER 100KHZ 8-DIP | ￥1.47640 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

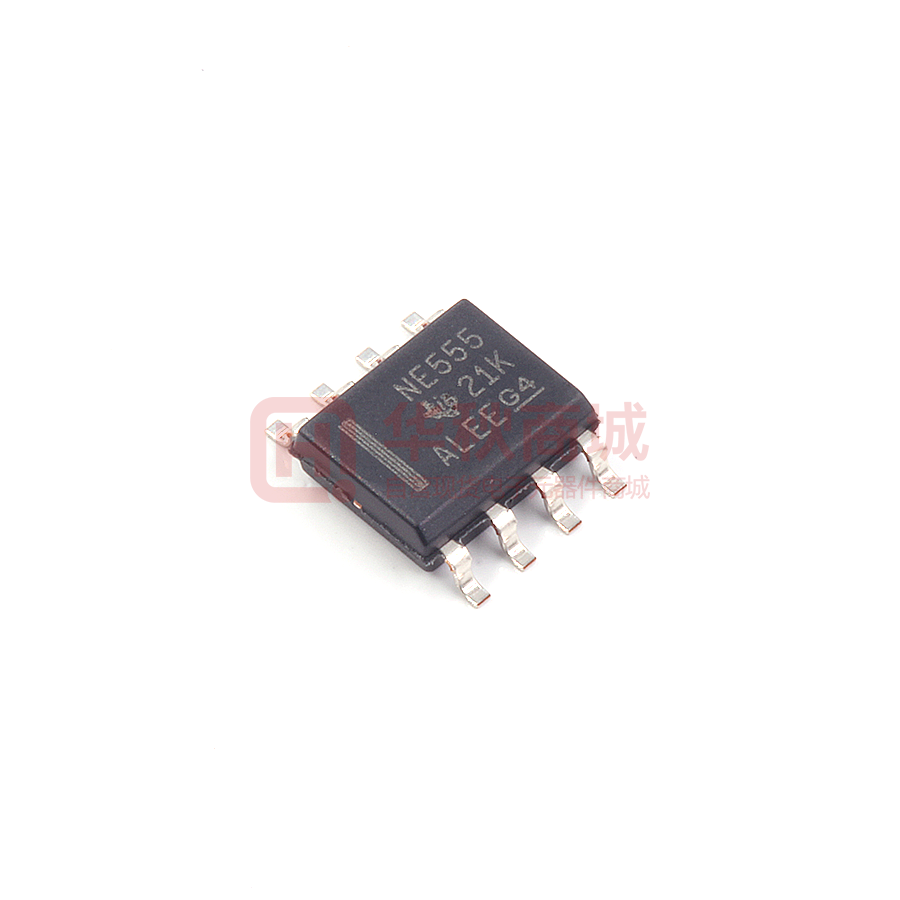

 | | NE555DR | 定时器芯片-时钟管理 | IC OSC SGL TIMER 100KHZ 8-SOIC | ￥0.65826 | 在线订购 |
 | | NE555P | 定时器芯片-时钟管理 | Ne555单精度定时器 | ￥1.34450 | 在线订购 |
 | | NE555PSR | 定时器芯片-时钟管理 | IC OSC SINGLE TIMER 100KHZ 8SO | ￥1.77110 | 在线订购 |
 | | NE555PWR | 定时器芯片-时钟管理 | 类型：555 型，计时器/振荡器(单路) 频率：100kHz 工作电压：4.5V~16V 工作电流：10mA 工作温度：0℃~+70℃ | ￥1.04123 | 在线订购 |
| | NE555D | 定时器芯片-时钟管理 | IC OSC SGL TIMER 100KHZ 8-SOIC | ￥6.99515 | 在线订购 |
 | | NE555DRG4 | 定时器芯片-时钟管理 | IC OSC SGL TIMER 100KHZ 8-SOIC | ￥0.55220 | 在线订购 |
 | | NE555PW | 定时器芯片-时钟管理 | NE555 SINGLE PRECISION TIMER | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SA555DR | 定时器芯片-时钟管理 | IC OSC SGL TIMER 100KHZ 8-SOIC | ￥1.10841 | 在线订购 |
 | | SA555P | 定时器芯片-时钟管理 | xx555精密计时器 | ￥1.77164 | 在线订购 |
| | SA555D | 定时器芯片-时钟管理 | IC OSC SGL TIMER 100KHZ 8-SOIC | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | SE555P | 定时器芯片-时钟管理 | IC OSC SINGLE TIMER 100KHZ 8-DIP | ￥3.45600 | 在线订购 |

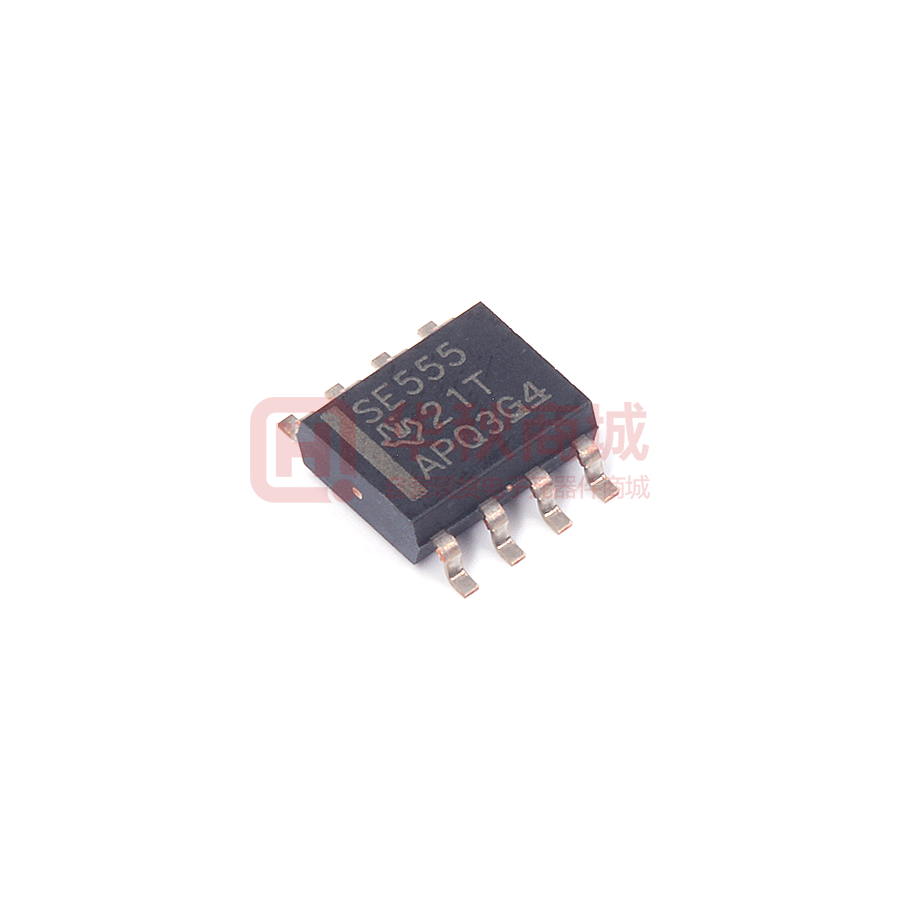

 | | SE555D | 定时器芯片-时钟管理 | IC OSC SGL TIMER 100KHZ 8-SOIC | ￥2.21595 | 在线订购 |
| | SE555DRG4 | 定时器芯片-时钟管理 | IC OSC SGL TIMER 100KHZ 8-SOIC | ￥2.51890 | 在线订购 |
| | SE555DG4 | 可编程计时器和振荡器-时钟管理 | IC OSC SGL TIMER 100KHZ 8-SOIC | 在线订购 | |
| | SE555DR | 定时器芯片-时钟管理 | IC OSC SGL TIMER 100KHZ 8-SOIC | ￥1.07060 | 在线订购 |
