HMC284/HMC435/HMC1055 射频开关
Analog Devices 的单刀双掷非反射式射频开关（HMC284/HMC435/HMC1055 RF Switches）频率范围为 DC 至 4 GHz，适用于 3G/4G 蜂窝基站、中继器和测试应用
发布时间：2018-06-14
ADI 的 HMC284、HMC435 和 HMC1055 是单刀双掷 (SPDT) 非反射式射频 (RF) 开关，工作在 DC 至 4 GHz 范围。HMC284 的拓扑结构是吸收式的，接口采用兼容 TTL 和 CMOS 逻辑器件的正电压。RF1 和 RF2 在 "OFF" 状态时是非反射式的。HMC435 专为蜂窝/3G 和 WiMAX/4G 应用而设计，在直流条件下采用 0/+5 V 的正电压控制。HMC1005 设计采用砷化镓 (GaAs) 技术。该器件具有 0 V 或 3 V 的单正控制电压，2.0 GHz 时插损低至 0.7 dB。HMC284、HMC435 和 HMC1055 设计用于实现基站、中继器和测试与计量系统的蜂窝架构。
HMC284/HMC435/HMC1055 射频开关特性
频率：DC 至 4 GHz
工作范围温度：-40°C 至 +85°C
封装/外壳：8 引脚 MSOP/LFSCP
HMC284/HMC435/HMC1055 射频开关应用
蜂窝基站
中继器
2.4 GHz、ISM
3.5 GHz、无线
CATV/CMTS
测试与计量
移动无线电
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

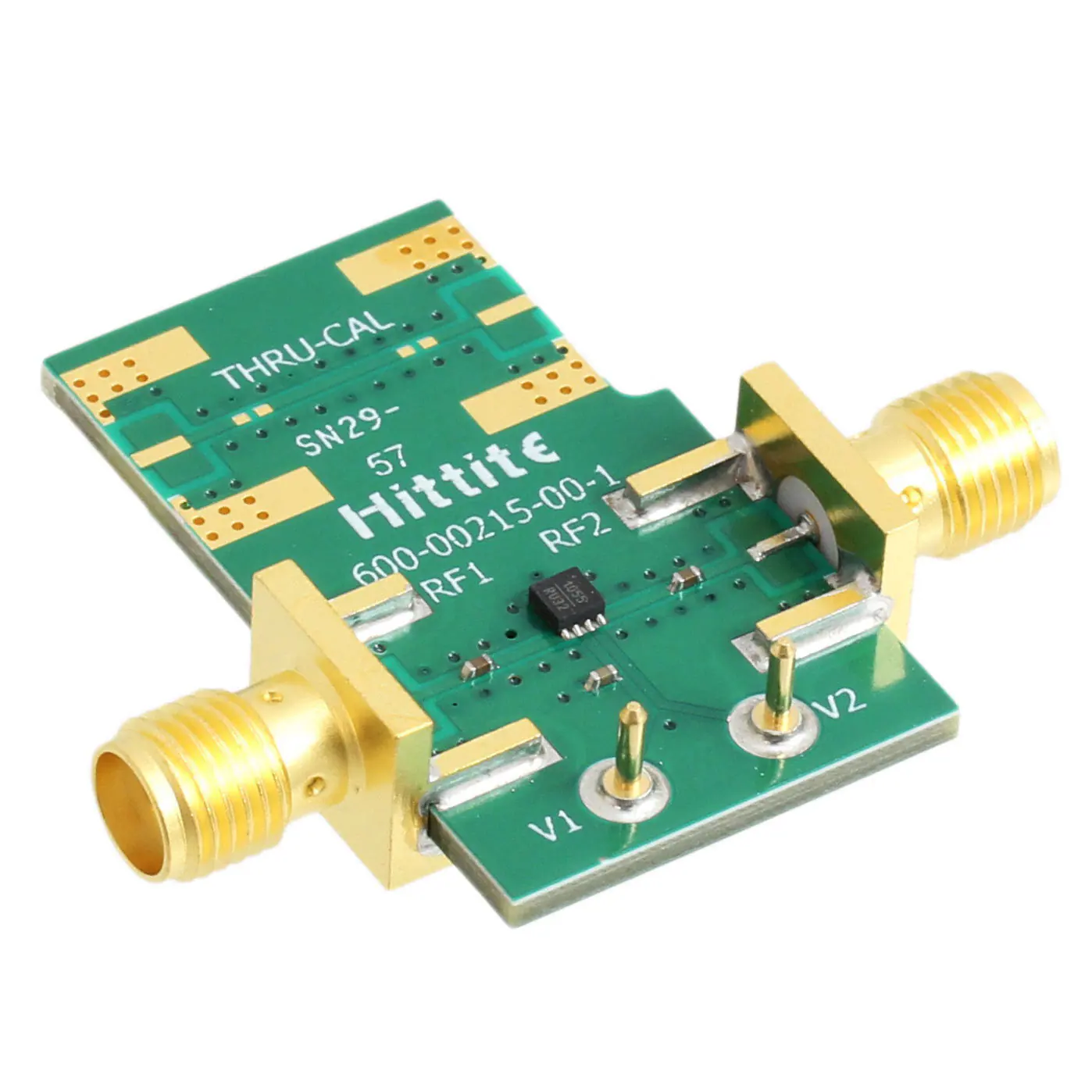

 | | 105143-HMC284AMS8G | RF其它IC和模块-射频器件 | EVAL BOARD HMC284AMS8G | 在线订购 | |
 | | 105143-HMC435AMS8G | RF其它IC和模块-射频器件 | BOARD EVALUATION HMC435AMS8G | 在线订购 | |
 | | EVAL01-HMC1055LP2C | RF其它IC和模块-射频器件 | EVAL BOARD HMC1055LP2CE | ￥1293.16020 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | HMC284AMS8GETR | RF其它IC和模块-射频器件 | RF Switch IC Cellular, ISM, PCS SPDT 3.5GHz 50 Ohm 8-MSOPG | ￥17.16420 | 在线订购 |
 | | HMC435AMS8GETR | RF开关-射频器件 | SPDT非反射开关，直流-4 GHz MSOP8_3X3MM_EP | ￥13.00320 | 在线订购 |
 | | HMC284AMS8GE | RF其它IC和模块-射频器件 | RF Switch IC Cellular, ISM, PCS SPDT 3.5GHz 50 Ohm 8-MSOPG | 在线订购 | |
 | | HMC435AMS8GE | RF其它IC和模块-射频器件 | IC SWITCH SPDT 8MSOP | 在线订购 | |

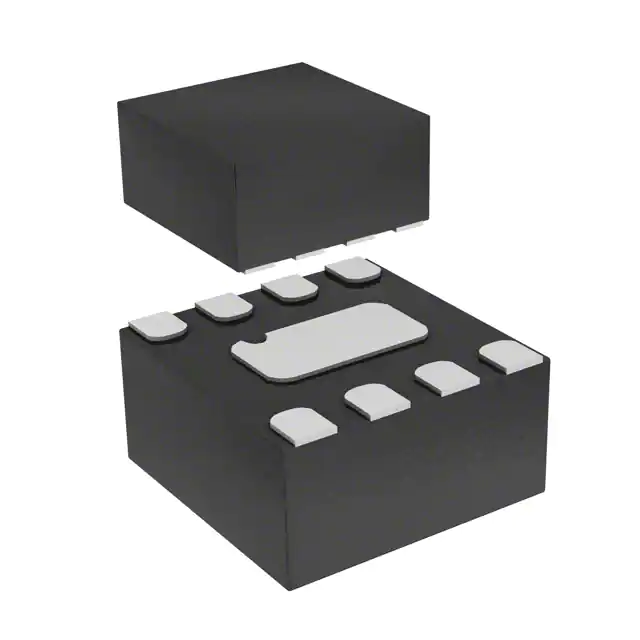

 | | HMC1055LP2CETR | RF其它IC和模块-射频器件 | IC MMIC SW SPST GAAS 8DFN | ￥28.75000 | 在线订购 |
 | | HMC1055LP2CE | RF其它IC和模块-射频器件 | IC MMIC SW SPST GAAS 8DFN | 在线订购 |
