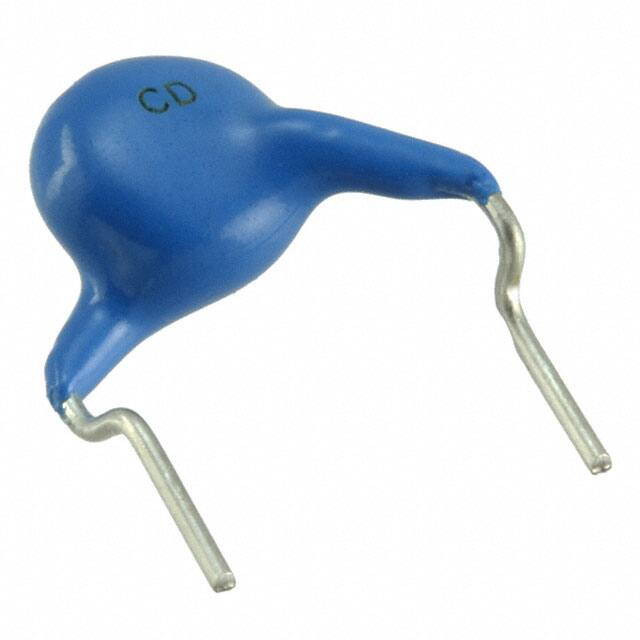

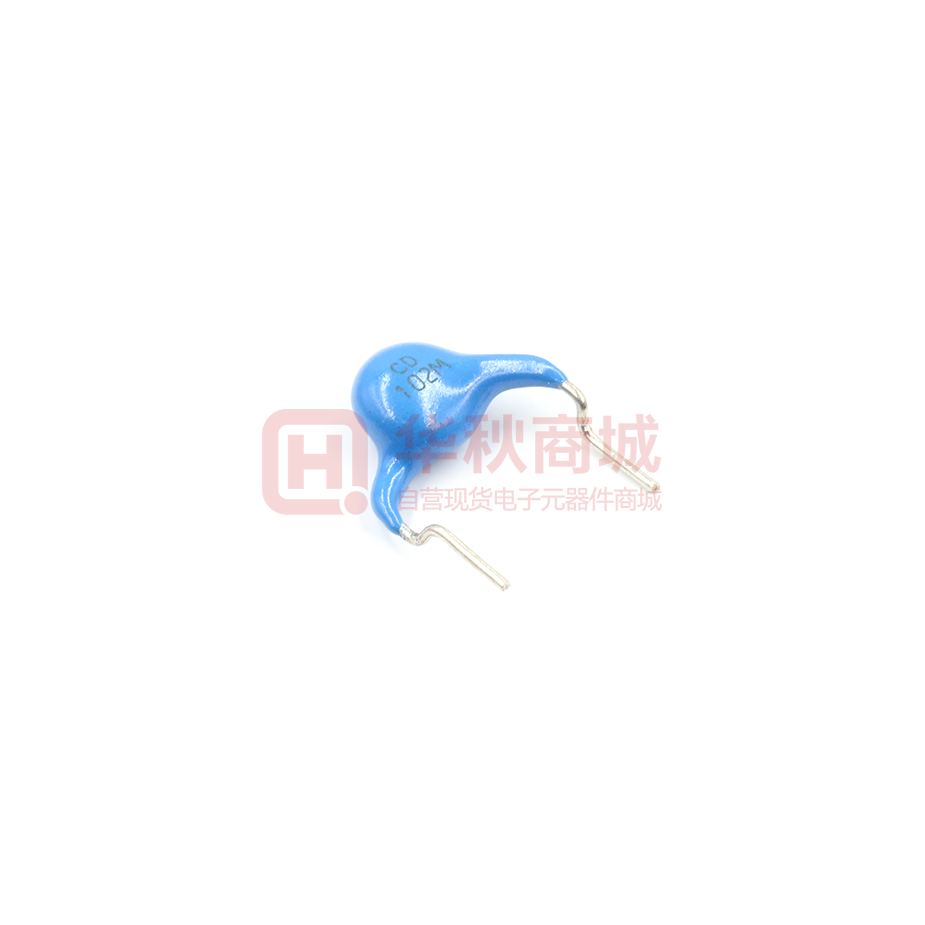

CD 和 CS 系列安全圆盘电容器
TDK 推出带引线的 CD45 和 CS45 系列圆盘类型高电压陶瓷电容器（CD and CS Series Safety Disc Capacitors）
发布时间：2018-06-14
TDK 的 CD 和 CS 系列安全圆盘电容器非常适合用于交流线对线和线对地滤波，达到 11 个不同国家的安全标准要求。这些 CD45 和 CS45 系列是具有高介电强度、无卤素涂层的陶瓷圆盘电容器，采用盘带封装样式，方便自动插装。TDK 的安全圆盘电容器能够承受 125°C 的工作温度，并具有 7.5 mm - 10 mm 引线间距，电容范围高达 10 nF。
CD 和 CS 系列安全圆盘电容器特性
CD 和 CS 系列特性和优势
阻燃型增强外绝缘层可防止火灾、电击和其它潜在危害
符合 11 个国家的安全标准
符合欧洲 II 类（增强绝缘）安全标准 VDE、SEV、SEMKO、BS
CS 系列耐压能力达 2600 VAC
CD 系列耐压能力达 4000 VAC
这款产品兼容无卤素外部树脂涂层
针对“线对地”和“线对线”应用的 X1/Y2 绝缘子类
CD 和 CS 系列安全圆盘电容器应用
交流线路噪声滤波器
切换电源供应方和交流时，耦合初级和次级电路
适配器
AC/DC 电源
照明
太阳能微型逆变器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | CD45-E2GA102M-NKA | 安规电容-电容器 | 直插陶瓷电容/独石电容 CAP_D7X6MM_TM 1nF ±20% 440V E | ￥0.27050 | 在线订购 |
 | | CD45-B2GA221K-NKA | 安规电容-电容器 | 贴片电容（MLCC） 径向 220pF ±10% 440V B | ￥3.63024 | 在线订购 |
 | | CD45SL2GA220JYNKA | 安规电容-电容器 | 22 pF ±5% 440VAC 陶瓷电容器 SL 径向，圆片式 | ￥3.12201 | 在线订购 |
| | CD45SL2GA680JYNKA | 安规电容-电容器 | 贴片电容（MLCC） 径向 68pF ±5% 440V SL | ￥4.30443 | 在线订购 |
| | CD45SL2GA470JYNKA | 安规电容-电容器 | 贴片电容（MLCC） 径向 47pF ±5% 440V SL | ￥0.49790 | 在线订购 |
 | | CD45-B2GA101K-NKA | 安规电容-电容器 | 贴片电容（MLCC） 径向 100pF ±10% 440V B | ￥0.23793 | 在线订购 |
 | | CD45-B2GA471K-NKA | 安规电容-电容器 | 贴片电容（MLCC） 径向 470pF ±10% 440V B | ￥0.53892 | 在线订购 |
| | CD45SL2GA100JYNKA | 安规电容-电容器 | 10 pF ±5% 440VAC 陶瓷电容器 SL 径向，圆片式 | ￥3.12201 | 在线订购 |
| | CD45SL2GA150JYNKA | 安规电容-电容器 | 15 pF ±5% 440VAC 陶瓷电容器 SL 径向，圆片式 | ￥3.63024 | 在线订购 |
| | CD45SL2GA330JYNKA | 安规电容-电容器 | 33 pF ±5% 440VAC 陶瓷电容器 SL 径向，圆片式 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | CS45SL2GA220JYNKA | 安规电容-电容器 | 22 pF ±5% 300VAC/440VAC 陶瓷电容器 SL 径向，圆片式 | ￥3.28796 | 在线订购 |
 | | CS45SL2GA150JYNKA | 安规电容-电容器 | 贴片电容（MLCC） 径向 15pF ±5% 300V，440V S2L | ￥3.28796 | 在线订购 |
 | | CS45SL2GA100JYNKA | 安规电容-电容器 | 贴片电容（MLCC） 径向 10pF ±5% 300V，440V S2L | ￥3.28796 | 在线订购 |
| | CS45SL2GA330JYNKA | 安规电容-电容器 | 33 pF ±5% 300VAC/440VAC 陶瓷电容器 SL 径向，圆片式 | ￥3.54726 | 在线订购 |
 | | CS45SL2GA470JYNKA | 安规电容-电容器 | 贴片电容（MLCC） 径向 47pF ±5% 300V，440V S2L | ￥3.54726 | 在线订购 |
 | | CS45SL2GA680JYNKA | 安规电容-电容器 | CAP CER 68PF 300/440VAC SL | 在线订购 | |
| | CS45SL2GA220JANKA | 安规电容-电容器 | 22 pF ±5% 300VAC/440VAC 陶瓷电容器 SL 径向，圆片式 | ￥9.28303 | 在线订购 |
 | | CS45SL2GA330JANKA | 安规电容-电容器 | 贴片电容（MLCC） 径向 33pF ±5% 300V，440V S2L | ￥9.28303 | 在线订购 |
 | | CS45SL2GA150JANKA | 安规电容-电容器 | 贴片电容（MLCC） 径向 15pF ±5% 300V，440V S2L | 在线订购 | |
 | | CS45SL2GA100JANKA | 安规电容-电容器 | 贴片电容（MLCC） 径向 10pF ±5% 300V，440V S2L | ￥9.28303 | 在线订购 |
