CoolSET™ PWM 反激式控制器，具有集成式 MOSFET
Infineon 的准谐振反激式控制器（CoolSET™ PWM Flyback Controller with Integrated MOSFET），带 700 V 和 800 V 集成 MOSFET
发布时间：2018-06-14
Infineon CoolSET 系列将 Infineon 的最新控制器与最新的 700 V 和 800 V CoolMOS™ P7 系列集成在一起。该系列无需散热器，具有更小的封装，可降低 BOM 数。采用通孔和表面贴装式封装。
借助专利申请中的创新准谐振实现方式，智能化的数字自适应算法让 PWM 控制器能在不同交流线路输入条件下最大限度减少开关频率的扩频。这种创新的方式允许 SMPS 设计人员设计具有更高的开关频率，以充分利用更小的磁性元件并降低系统 BOM 成本。
CoolSET™ PWM 反激式控制器，具有集成式 MOSFET特性
特点
级联配置
可调节线路输入过压、欠压保护
VCC 和电流检测引脚短路至接地保护
创新的准谐振开关方案
可选择的有源猝发模式进入/退出配置
通过自动重启方案实施的保护模式
优势
级联配置快速启动
可靠的 SMPS，带全面的输入保护，如线路过压保护、欠压、VCC 和 CS 引脚短路至接地保护
针对高能效和易用性的 EMI 滤波器设计的创新、新颖的准谐振开关方案
双通道有源猝发模式进入/退出配置，以优化不同的设计的轻负载效率
自动重启方案最大限度降低工作中断
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

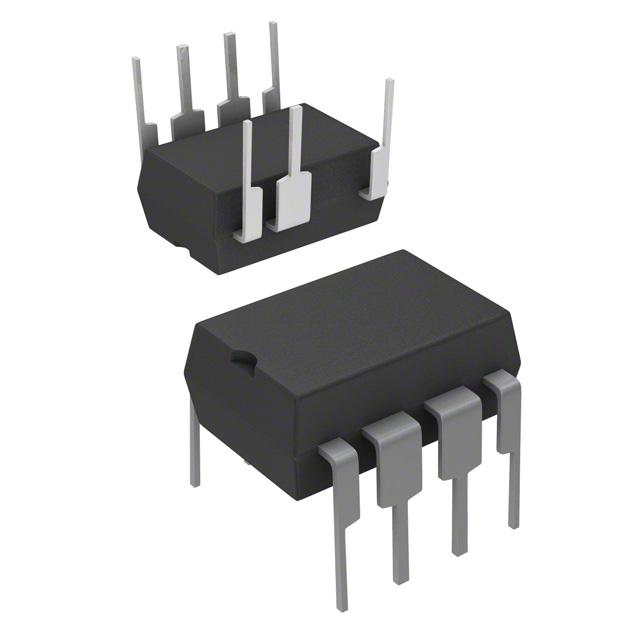

 | | ICE5QR4770AZXKLA1 | AC-DC开关电源芯片-电源管理 | IC OFFLINE SWITCH FLYBACK 7DIP | ￥15.38700 | 在线订购 |
| | ICE5QR4780AZXKLA1 | AC-DC开关电源芯片-电源管理 | IC OFFLINE SWITCH FLYBACK 7DIP | ￥10.59380 | 在线订购 |
 | | ICE5QR0680AZXKLA1 | AC-DC开关电源芯片-电源管理 | 离线转换器 反激 拓扑 PG-DIP-7 | ￥17.50230 | 在线订购 |
 | | ICE5QR4770AGXUMA1 | AC-DC开关电源芯片-电源管理 | IC CTLR QUASI-RES 12SOIC | ￥12.95150 | 在线订购 |
| | ICE5QR1680AGXUMA1 | AC-DC开关电源芯片-电源管理 | IC CTLR QUASI-RES 12SOIC | ￥12.93620 | 在线订购 |
 | | ICE5QR0680AGXUMA1 | AC-DC开关电源芯片-电源管理 | IC CTLR QUASI-RES 12SOIC | ￥14.39080 | 在线订购 |
| | ICE5QR2280AZXKLA1 | AC-DC开关电源芯片-电源管理 | IC CTLR QUASI-RES 7DIP | 在线订购 |
