HMC424A DC 至 13 GHZ GaAs MMIC 6 位数字衰减器
Analog Devices 的数字控制衰减器（HMC424A DC to 13 GHZ GaAs MMIC 6-Bit Digital Attenuator）适用于基站、微波和测试/测量应用
发布时间：2018-06-14
ADI HMC424A 是一款 DC 至 13 GHZ 频率 GaAs MMIC 6 位数字衰减器。这种衰减器具有 31.5 dB 总衰减，位值为 0.5 最低有效位 (LSB)、1 dB、2 dB、4 dB、8 dB 和 16 dB。具体优势包括 ±0.5 dB（典型值）误差，每位单个控制线路，180 mW 功率。有多种封装选择，包括 CLCC、VFQFN、SMD 和裸芯片。成品器件的工作温度范围为 -55 °C 至 +85 °C。HMC424A 非常适合用于通信应用，如基站、微波和测试/测量。
HMC424A DC 至 13 GHZ GaAs MMIC 6 位数字衰减器特性
衰减值：31.5 dB
容差：±0.3 dB、±0.5 dB
频率范围：DC 至 13 GHz
功率：180 mW
阻抗：50 欧姆
工作温度范围：-55 °C 至 +85°C
ESD 敏感性 (HBM)：类别 1A
封装/外壳：CLCC、VFQFN、SMD、芯片
HMC424A DC 至 13 GHZ GaAs MMIC 6 位数字衰减器应用
测试与计量
微波
VSAT 无线电
光纤
基站
通信
军事通信 (Mil-Comm)
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

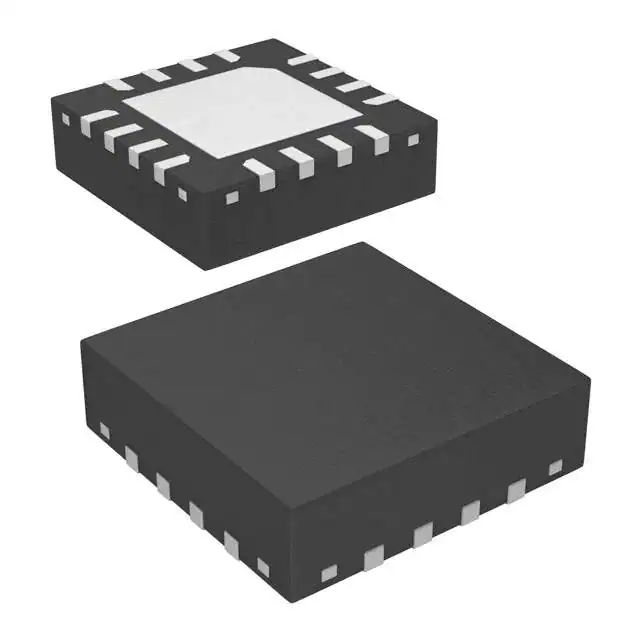

 | | HMC424ALP3E | RF衰减器-射频器件 | IC MMIC ATTENUATOR 6BIT 16QFN | 在线订购 | |
 | | HMC424ALP3ETR | RF衰减器-射频器件 | RF Attenuator 31.5dB ±0.3dB 0 ~ 13GHz 16-VFQFN Exposed Pad | ￥180.30050 | 在线订购 |
 | | HMC424A | RF衰减器-射频器件 | ATTENUATORDGTL6BITDIE | 在线订购 | |

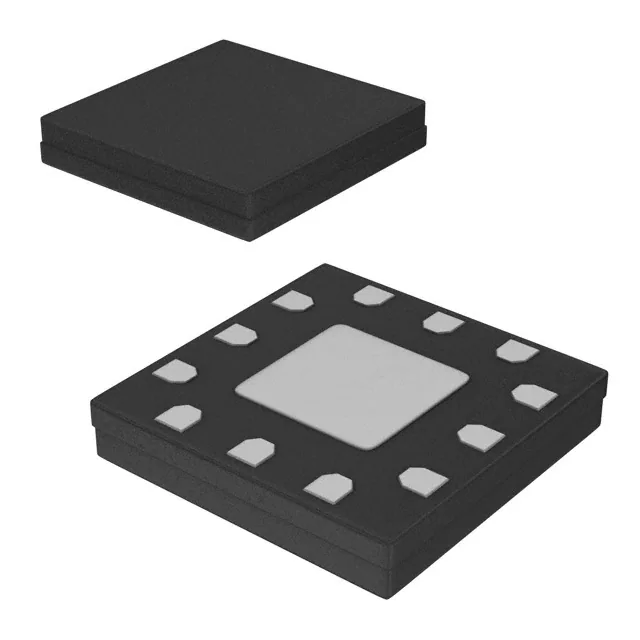

 | | HMC424ALH5TR | RF衰减器-射频器件 | RF Attenuator 31.5dB ±0.5dB 0 ~ 13GHz 12-VFQFN Exposed Pad | 在线订购 | |
 | | HMC424A-SX | RF衰减器-射频器件 | RF Attenuator 31.5dB ±0.3dB 0 ~ 13GHz Die | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | EV1HMC424ALP3 | RF其它IC和模块-射频器件 | EVALUATIONBOARDHMC424A | 在线订购 | |
 | | EV1HMC424AG16 | RF其它IC和模块-射频器件 | EVALUATION BOARD HMC424A | 在线订购 | |
 | | EV1HMC424ALH5 | RF其它IC和模块-射频器件 | EVALUATION BOARD HMC424A | 在线订购 | |
 | | 105406-HMC424LP3 | RF其它IC和模块-射频器件 | BOARD EVAL ATTENUATOR HMC424 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| HMC424Adatasheet | | - |  |
