锂离子充电管理控制器
![锂离子充电管理控制器](http://file1.elecfans.com/web2/M00/91/01/wKgZomTeH--AC7C1AAAfxthEW2w02.jpeg)
Microchip 推出小型单芯全集成式锂离子和锂聚合物控制器(Lithium-Ion Charge Management Controllers)
发布时间:2018-06-14
Microchip 的 MCP73831 和 MCP73832 充电管理产品是高度先进的线性充电管理控制器,适用于空间受限、成本敏感型应用。这些器件带有集成传输晶体管和集成电流检测功能,采用恒流/恒压充电算法,具有可选择预调节和充电终止功能。恒定电压调节固定提供四个选择(4.20 V、4.35 V、4.40 V 或 4.50 V),以满足新出现的电池充电要求。使用一个外部电阻器设定恒流值。在高功率或高环境温度条件下,MCP73831/2 器件会根据核心温度限制充电电流。这种热调节功能,优化了充电周期时间,同时保持了器件的可靠性。MCP73831 和 MCP73832 器件采用 8 引脚、2 mm x 3 mm DFN 封装或采用 5 引脚 SOT-23 封装。其小巧的物理尺寸,以及较少的外部元件数,使得 MCP73831/2 非常适合用于便携式应用。对于通过 USB 端口充电的应用,MCP73831/2 符合所有关于 USB 电源总线的规格要求。
锂离子充电管理控制器特性
线性充电管理控制器:集成传输晶体管、集成电流检测、反向放电保护
高精确度预设电压调节:+0.75%
四个电压调节选择:4.20 V、4.35 V、4.40 V 和 4.50 V
可编程充电电流:15 mA 至 500 mA
可选择预调节:10%、20%、40% 或禁用
可选择充电结束控制:5%、7.5%、10% 或 20%
充电状态输出:三态输出 (MCP73831)、开漏输出 (MCP73832)
自动省电
热调节
温度范围:-40°C 至 +85°C
封装:8 引脚、2 mm x 3 mm DFN 或 5 引脚 SOT-23
锂离子充电管理控制器应用
锂离子/锂聚合物电池充电器
个人数据助理
蜂窝电话
数码相机
MP3 播放器
蓝牙耳机
USB 充电器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | PRT-10217 | 其他分类 | LIPO CHARGER BASIC - MICRO-USB | 在线订购 | |
![]() | | 1304 | 其他分类 | MICRO USB LIION/LIPOLY CHARGER | 在线订购 | |
![]() | | 1904 | 其他分类 | LI-ION LI-POLYMER CHARGER BOARD | 在线订购 | |
| PRT-12711 | 其他分类 | SPARKFUN USB LIPOLY CHARGER - SI | 在线订购 | ||
![]() | | PRT-10401 | 其他分类 | LIPO CHARGER BASIC - MINI-USB | 在线订购 | |
![]() | | MCP7383XRD-PPM | 开发板/评估板/验证板(废弃) | REFERENCE DESIGN PWR-PTH MCP7383 | 在线订购 | |

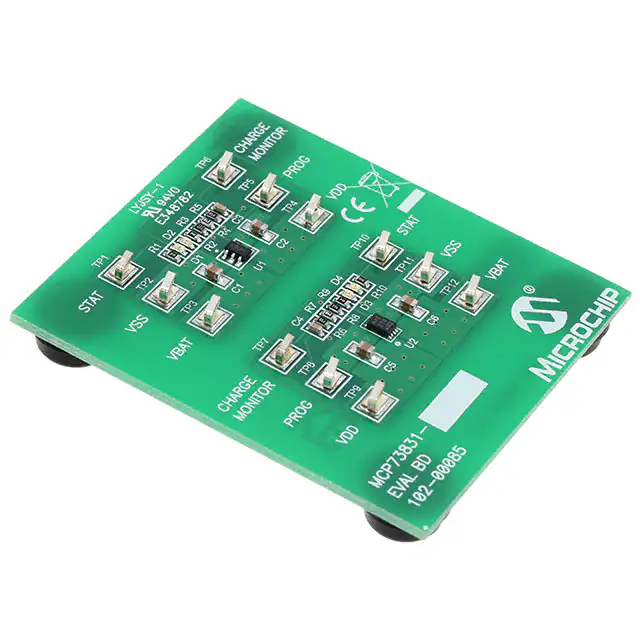

![]() | | MCP73831EV | 开发板/评估板/验证板(废弃) | MCP73831 - Power Management, Battery Charger Evaluation Board | ¥687.17000 | 在线订购 |
![]() | | MIKROE-2033 | 其他分类 | CHARGER CLICK | 在线订购 | |

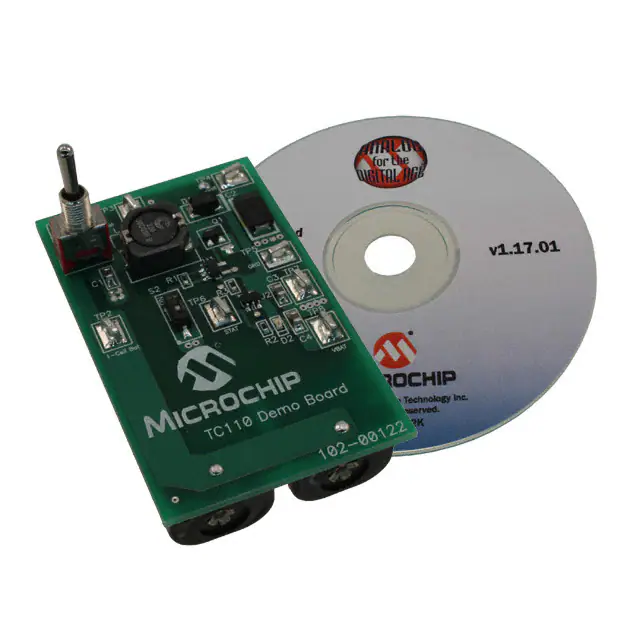

![]() | | TC110DM | 开发板/评估板/验证板(废弃) | BOARD EVAL BATT CHARGER TC110 | 在线订购 | |
| PRT-11231 | 其他分类 | SPARKFUN POWER CELL - LIPO CHARG | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

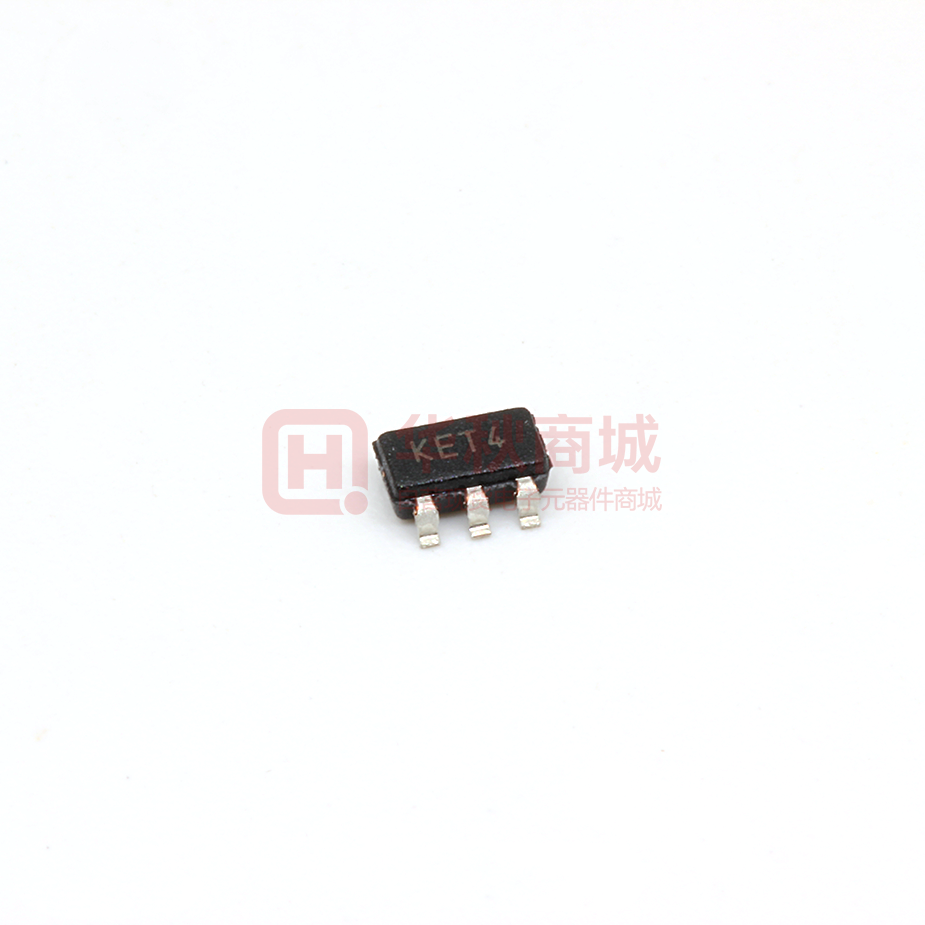

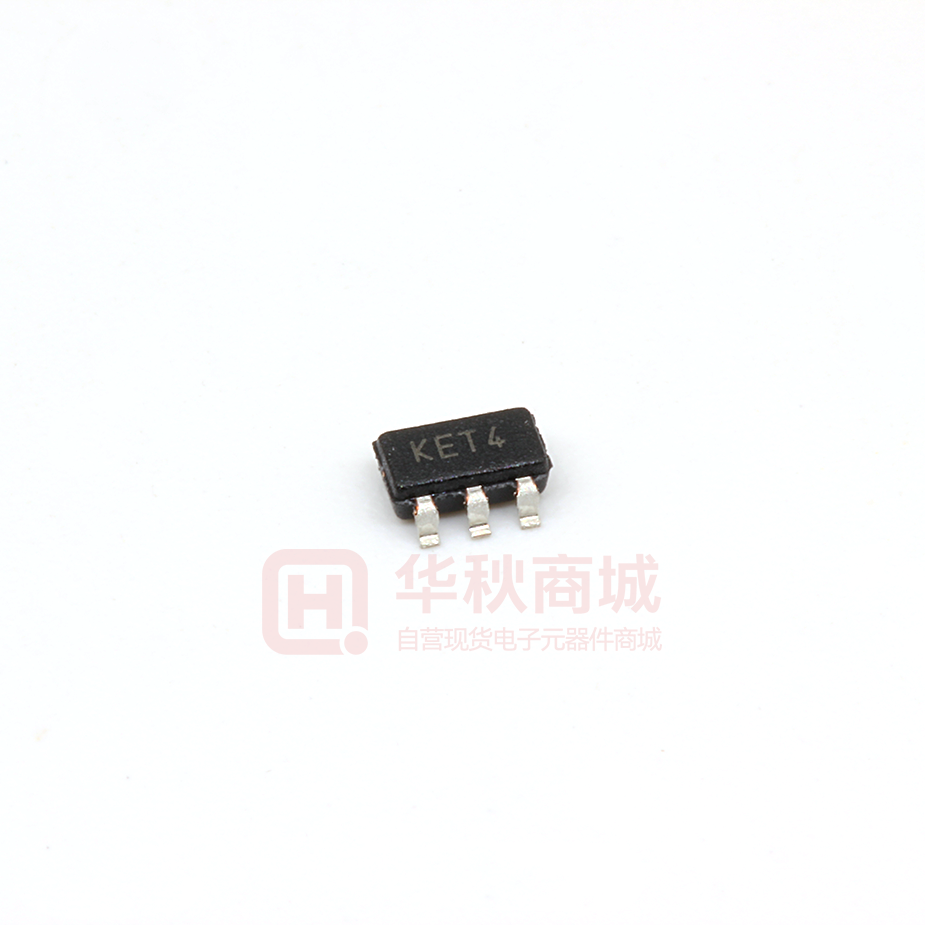

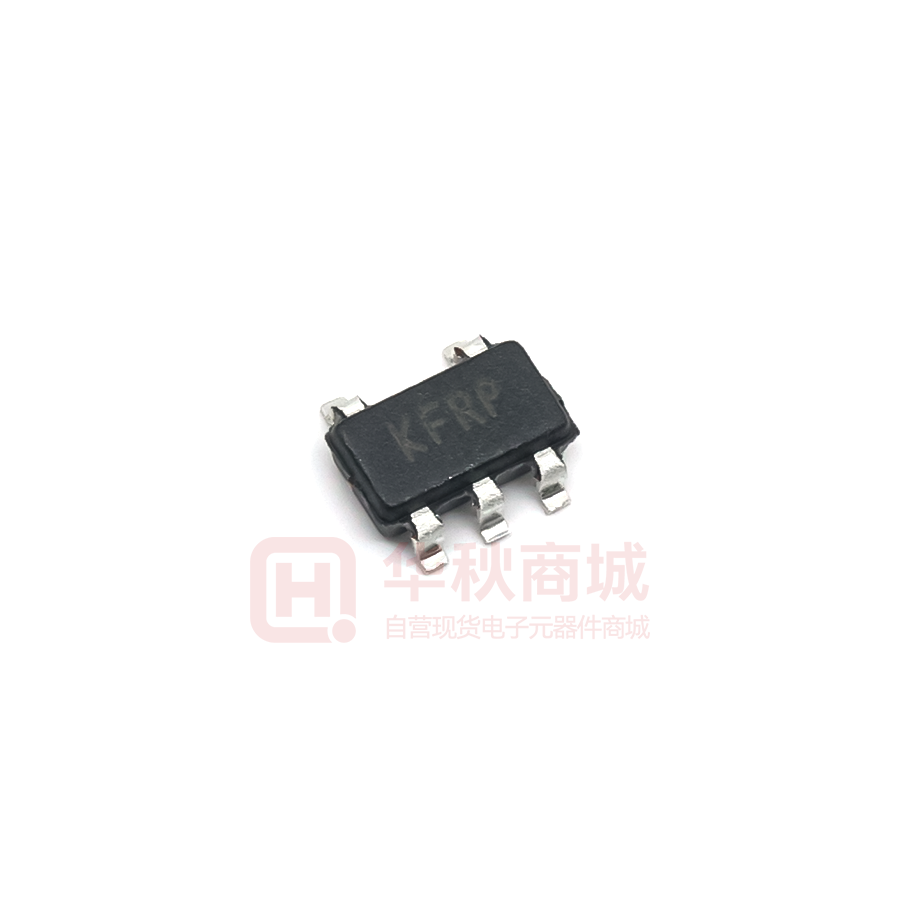

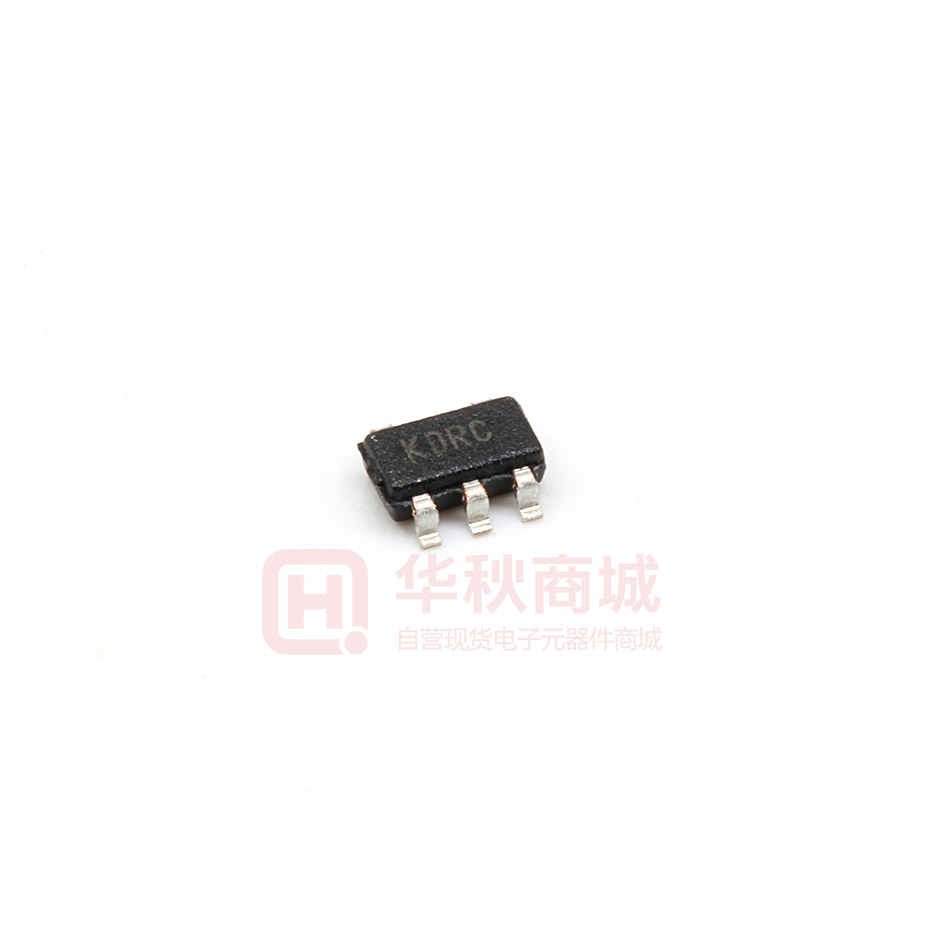

![]() | | MCP73831T-2ACI/OT | 电池充电管理-电源管理 | 微型单电池、完全集成的锂离子、锂聚合物电荷管理控制器 SOT23-5 | ¥5.69360 | 在线订购 |
![]() | | MCP73831T-2DCI/OT | 电池充电管理-电源管理 | IC CONTROLLR LI-ION 4.2V SOT23-5 | ¥6.17760 | 在线订购 |
![]() | | MCP73831T-2ACI/MC | 电池充电管理-电源管理 | IC CONTROLLER LI-ION 4.2V 8DFN | ¥8.47800 | 在线订购 |
![]() | | MCP73831-2ATI/MC | 电池充电管理-电源管理 | IC CONTROLLER LI-ION 4.2V 8DFN | ¥5.83000 | 在线订购 |
![]() | | MCP73831T-3ACI/OT | 电池充电管理-电源管理 | IC CONTRLLR LI-ION 4.35V SOT23-5 | ¥5.48508 | 在线订购 |
![]() | | MCP73831-2ACI/MC | 电池充电管理-电源管理 | IC CONTROLLER LI-ION 4.2V 8DFN | ¥5.61525 | 在线订购 |
![]() | | MCP73831T-2ATI/OT | 电池充电管理-电源管理 | 小型单电池、全集成锂离子、锂聚合物电荷管理控制器SOT23-5 | ¥6.39360 | 在线订购 |
![]() | | MCP73831-3ACI/MC | 电池充电管理-电源管理 | IC CONTROLLER LI-ION 4.35V 8DFN | ¥7.40040 | 在线订购 |
![]() | | MCP73831-4ADI/MC | 电池充电管理-电源管理 | IC CONTROLLER LI-ION 4.40V 8DFN | ¥6.16000 | 在线订购 |
![]() | | MCP73831-2DCI/MC | 电池充电管理-电源管理 | IC CONTROLLER LI-ION 4.2V 8DFN | 在线订购 |
