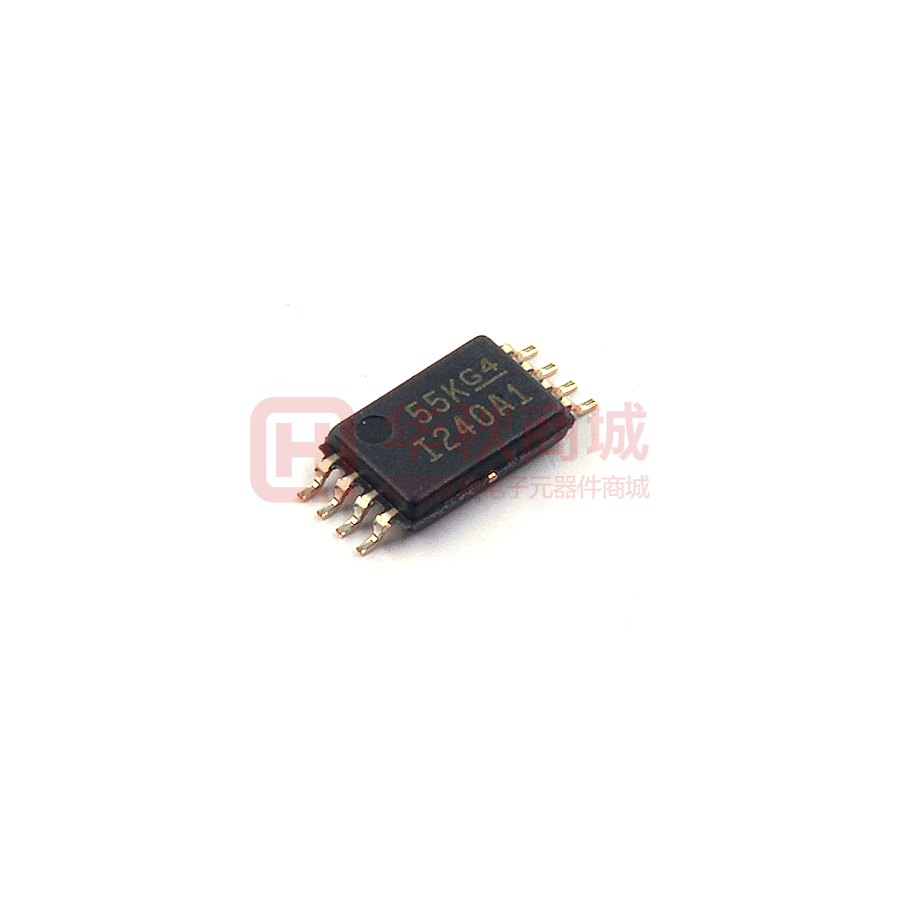

INA240 电流检测放大器
Texas Instruments 提供 INA240 高/低压侧、双向、零漂、电流检测放大器（INA240 Current-Sense Amplifiers），该器件具有增强型脉宽调制 (PWM) 抑制功能
发布时间：2018-06-14
Texas Instruments 的 INA240 是电压输出、电流感测放大器，具有增强型 PWM 抑制功能，能在 –4 V 到 80 V 的宽共模电压范围内检测分流电阻两端的压降，且与电源电压无关。负共模电压允许器件的工作电压低于接地电压，从而可适应典型螺线管应用的反激周期。增强型 PWM 抑制功能可为使用脉宽调制 (PWM) 信号的系统（例如，电机驱动和螺线管控制系统）中的较大共模瞬变 (ΔV/Δt) 进行高水平的抑制。凭借该功能，可精确测量电流，而不会使输出电压产生较大的瞬变及相应的恢复纹波。该器件可由 2.7V 至 5.5V 的单电源供电，其电源电流最大消耗为 2.4 mA。共有四种固定增益可供选用：20 V/V、50V/V、100V/V 和 200V/V。借助零飘移架构的低偏移特性，能够以低至 10 mV 满量程的分流电路最大压降实现电流检测。所有版本的器件均在 -40°C 至 +125°C 扩展工作温度范围内工作，且采用 8 引脚 TSSOP 封装。
INA240 电流检测放大器特性
增强型 PWM 抑制功能
出色的 CMRR：
132 dB DC CMRR
50 kHz 时 93 dB AC CMRR
宽共模电压范围：-4 V 至 80 V
精确度：
增益：
增益误差：0.20%（最大值）
增益漂移：2.5ppm/°C（最大值）
失调：
失调电压：±25 µV（最大值）
失调漂移：250 nV/°C（最大值）
有效增益：
INA240A1: 20 V/V
静态电流：2.4 mA（最大值）
INA301A3：50 V/V
INA240A3: 100 V/V
INA240A4: 200 V/V
INA240 电流检测放大器应用
电机控制
螺线管和阀门控制
电源管理
致动器控制
压力机稳压器
电信设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | INA240EVM | 运算放大器-运算放大器及比较器 | EVALBOARDFORINA240 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | INA240A1PWR | 电流检测放大器-运算放大器及比较器 | 电流检测放大器 1电路 TSSOP8_4.4X3MM 2.7~5.5V 2V/µs | ￥5.60520 | 在线订购 |
 | | INA240A2PWR | 电流检测放大器-运算放大器及比较器 | 电流检测放大器 1电路 TSSOP8_4.4X3MM 2.7~5.5V 2V/µs | ￥16.75080 | 在线订购 |
 | | INA240A3PWR | 电流检测放大器-运算放大器及比较器 | . | ￥12.19320 | 在线订购 |
| | INA240A4PWR | 电流检测放大器-运算放大器及比较器 | ICAMPCURRENTSENSE8-TSSOP | ￥14.31500 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| 使用分立式电流感应放大器的LED 照明中的精密亮度和色彩混合 | | 412KB | 680次 |  | |
| 开关电源中的电流模式控制 | | 367KB | 939次 | | |
| INA240中文资料 | | - | | ||
| INA240datasheet | | - | |
