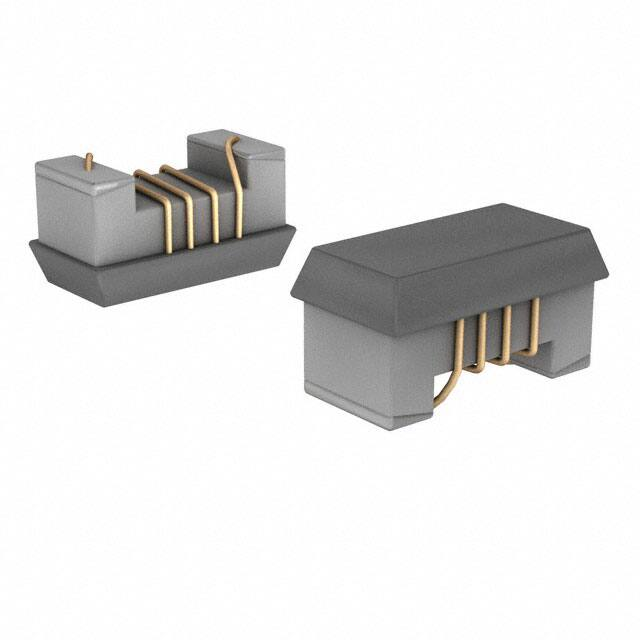

WE-KI HC 系列 SMD 高电流绕线式陶瓷电感器
![WE-KI HC 系列 SMD 高电流绕线式陶瓷电感器](http://file1.elecfans.com/web2/M00/91/01/wKgZomTeHt6ANThuAAAaio0FYM455.jpeg)
Wurth Electronics 提供 WE-KI HC 系列 SMD 高电流绕线式陶瓷电感器(WE-KI HC Series SMD High-Current Wirewound Ceramic Inductors),这些器件采用 0402 和 0603 规格封装
发布时间:2018-06-14
高频应用要求品质系数高的线圈。相比正常陶瓷器件,Wurth Electronics 的 WE-KI HC 系列的品质因数提升达 40%,且自共振频率高达 16 GHz。该系列的另一个亮点是额定电流相比同类产品实现了翻倍,而 DC 电阻则降低了 60%。该系列产品非常适用于电信领域的高频应用,适合在较高电流下工作。该系列包括两种封装:0402 和 0603。
WE-KI HC 系列采用不会造成铁芯损耗的非磁性导电型陶瓷磁芯,并实现了高 Q 值。配有环氧树脂盖帽,用于保护电线和进行拾放工艺。该系列还具有更大的电线直径,可适应更大的电流。WK-KI HC 系列采用兼容性与 WE-KI 系列相同的封装和焊盘。
WE-KI HC 系列 SMD 高电流绕线式陶瓷电感器特性
电感值范围 1 nH 至 390 nH
高品质因数 Q
高自共振频率
高电流达 2.3 A
2% 电感容限
工作温度:-40°C 至 +125°C
WE-KI HC 系列 SMD 高电流绕线式陶瓷电感器应用
专用于射频应用
非常适合高电流应用
宽带滤波器
去耦
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 744916027 | 固定电感器-电感器 | 固定电感器 0402 2.7nH ±0.2nH 1.5A 560mΩ 13GHz 24@250MHz | 在线订购 | |
![]() | | 744916036 | 固定电感器-电感器 | FIXED IND 3.6NH 1.7A 45 MOHM SMD | 在线订购 | |
![]() | | 744916039 | 固定电感器-电感器 | FIXED IND 3.9NH 1.7A 45 MOHM SMD | 在线订购 | |
![]() | | 744916043 | 固定电感器-电感器 | FIXED IND 4.3NH 1.6A 40 MOHM SMD | 在线订购 | |
![]() | | 744916047 | 固定电感器-电感器 | FIXED IND 4.7NH 1.5A 60 MOHM SMD | 在线订购 | |
![]() | | 744916056 | 固定电感器-电感器 | FIXED IND 5.6NH 1.6A 48 MOHM SMD | 在线订购 | |
![]() | | 744916062 | 逻辑 - 信号开关,多路复用器,解码器 | FIXED IND 6.2NH 1.6A 50 MOHM SMD | 在线订购 | |
![]() | | 744916068 | 固定电感器-电感器 | 固定电感器 0402 6.8nH ±2% 1.5A 55mΩ 5.8GHz 28@250MHz | 在线订购 | |
![]() | | 744916087 | 固定电感器-电感器 | FIXED IND 8.7NH 1.5A 65 MOHM SMD | 在线订购 | |
![]() | | 744916095 | 固定电感器-电感器 | 固定电感器 0402 9.5nH ±2% 1.4A 75mΩ 4.7GHz 28@250MHz | 在线订购 | |
![]() | | 744916111 | 固定电感器-电感器 | 固定电感器 0402 11nH ±2% 1.4A 65mΩ 4.7GHz 29@250MHz | 在线订购 | |
![]() | | 744916112 | 固定电感器-电感器 | 固定电感器 0402 12nH ±2% 1.2A 70MΩ 4.4GHz 28@250MHz | 在线订购 | |
![]() | | 744916113 | 固定电感器-电感器 | 固定电感器 0402 13nH ±2% 870mA 140mΩ 4.2GHz 27@250MHz | 在线订购 | |
![]() | | 744916116 | 固定电感器-电感器 | 固定电感器 0402 16nH ±2% 850mA 130mΩ 3.7GHz 27@250MHz | 在线订购 | |
![]() | | 744916118 | 固定电感器-电感器 | FIXED IND 18NH 900MA 120 MOHM | 在线订购 | |
![]() | | 744916122 | 固定电感器-电感器 | FIXED IND 22NH 800MA 250 MOHM | 在线订购 | |
![]() | | 744916136 | 固定电感器-电感器 | 固定电感器 0402 36nH ±2% 480mA 360mΩ 2.8GHz 26@250MHz | 在线订购 | |
![]() | | 744916143 | 固定电感器-电感器 | FIXED IND 43NH 450MA 520 MOHM | 在线订购 | |
![]() | | 744916147 | 固定电感器-电感器 | 固定电感器 0402 47nH ±2% 420mA 580mΩ 2.4GHz 28@250MHz | 在线订购 | |
![]() | | 744917018 | 固定电感器-电感器 | FIXED IND 1.8NH 2.1A 33 MOHM SMD | 在线订购 |
