Wurth Electronics 白光 LED (White LEDs)采用两种类型:PLCC 中低功率和陶瓷高功率
发布时间:2018-06-14
除了可见光、IR 和 UV LED 之外,Wurth Electronics 还提供两种标准封装白光 LED:PLCC 中低功率 LED 和陶瓷高功率 LED。
白色 PLCC LED 系列 WL-SWTP 可提供的尺寸有 3014、3022和5630,具有五个经典色温范围:2700 K、3000 K、4000 K、5000 K 和 6000 K。3014 封装尺寸是一种针对室内通用和工业照明以及改装和背光灯应用的解决方案。这是 PLCC 3528 的 T8/T5 替代品。3022 封装尺寸适用于所有通用照明解决方案。紧凑的尺寸和高亮度使之成为室内和室外通用照明和显示器背光应用的完美解决方案。该系列产品也适用于装饰条、LED 模块和其他装饰和娱乐灯。这一最大 LED 就是 PLCC 5630 产品系列,是 LED 灯管、环境灯泡和天花板灯的理想解决方案。其高能效使之成为紧凑型荧光灯和工业照明应用的理想替代品。凭借广泛的色温和高 CRI 选择,这些 LED 可用于私人和工业楼宇的照明。
采用 3535 陶瓷封装尺寸的高功率白光 LED 是下一代信号和一般照明光源。高亮度使得它们适合用于直接和间接通用照明、显示背光和信号灯。工业应用包括高、低棚照明。由于其高能效,因此成为室外应用的理想选择。凭借陶瓷基板结构和良好的热管理能力,其工作温度范围可提高至 +125°C
白光 LED特性

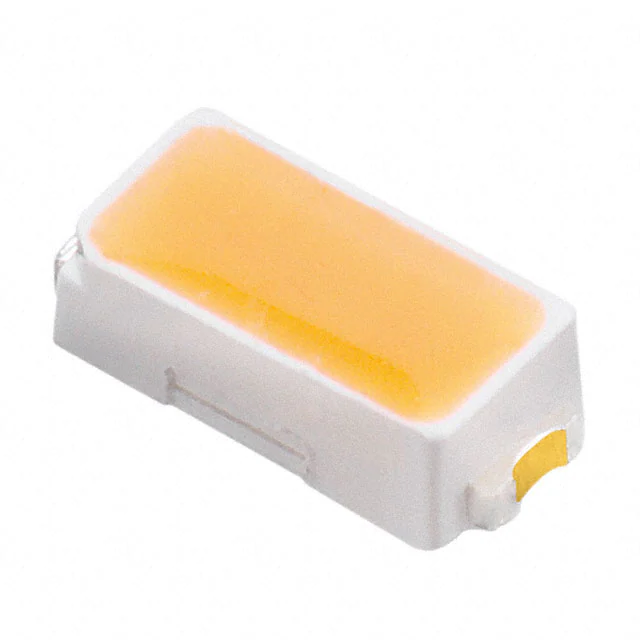

顶端 LED:WL-SWTP:SMD 白色顶视 PLCC
开关速度快
无红外辐射
高 CRI
纤薄而微小的尺寸
低功耗
适用于所有表面贴装组装方法
顶视
宽视角
各种不同的色温
结至焊点热阻:38° K/W
LED 结温:130°C
典型能效128 lm/W(5000 K 时)
高功率陶瓷:WL-SWTC:SMD 白色顶视陶瓷 LED
开关速度快
无红外辐射
高亮度
最小侧排放
无色透明硅胶透镜
顶视
光通维持率:测试结果符合 IES LM-80 标准
与二次光学器件灵活耦合
各种不同的色温
紧凑的封装
结至焊点热阻:8°C/W
LED 结温:150°C
湿气敏感性等级:2
白光 LED应用
顶端 LED:
信号灯
室内显示屏
背光
通用照明、工业和商业照明系统
装饰和娱乐照明
开关灯
LED 照明灯具
无线移动设备、消费电子和工业应用的指示灯和背光
LED 装饰灯条
LCD 平面背光
LED 背光照明和 SMD 型指示灯
LED 模块
光导管应用
室内、室外和建筑照明系统
射灯、高棚灯和低棚灯
显示器和电视背光
通用照明白光 LED
高功率陶瓷:
室内照明:聚光灯、射灯、货架灯
户外照明:街道、安防、隧道、停车场、行人灯
工业照明:高棚灯和低棚灯
消费照明:手电筒
农业设备照明
信号和标志灯具
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 158301250 | 发光二极管/LED-光电器件 | LED Lighting WL-SWTP White, Cool 5000K 3V 20mA 120° 1206 (3016 Metric) | ¥3.16412 | 在线订购 |
![]() | | 158301240 | 发光二极管/LED-光电器件 | LED WL-SWTP NEU WHITE 4000K 1206 | ¥1.24820 | 在线订购 |
![]() | | 158301227 | 发光二极管/LED-光电器件 | LED WL-SWTP WARM WHT 2700K 1206 | ¥1.24820 | 在线订购 |
![]() | | 158302240 | 发光二极管/LED-光电器件 | LED WL-SWTP NEU WHITE 4000K 2SMD | ¥1.87229 | 在线订购 |
![]() | | 158302260 | 发光二极管/LED-光电器件 | LED WL-SWTP COOL WHT 6000K 2SMD | ¥1.87229 | 在线订购 |
