屏蔽和半屏蔽功率电感器系列
Bourns 的 SRP5020TA、SRP2313AA、SRN2009T、SRN2508A 和 SRN3010TA 屏蔽和半屏蔽功率电感器(Shielded and Semi-Shielded Power Inductor Series)
发布时间:2018-06-14
Bourns Inductive Components 的 SRP5020TA 和 SRP2313AA 型号高电流屏蔽功率电感器系列达到了汽车电子应用的质量要求。这些电感器系列采用金属粉末磁芯制造,具有高饱和电流、低直流电阻、宽工作温度和屏蔽结构,可实现低电磁辐射。
SRP5020TA 和 SRP2313AA 系列通过 AEC-Q200 鉴定,通常用于汽车应用的驾驶辅助设备、信息娱乐系统和照明领域。它们在消费电子、工业、医疗、电信和其他需要更高可靠性的电子应用中还适合用于 DC/DC 转换器和电源。
SRN2009T 型号半屏蔽功率电感器系列拥有紧凑的尺寸和扁平外形,最大高度仅为 0.95 mm。工作温度高达 +125°C。
厚度低于 1 mm 的 SRN2009T 系列使得这些电感器非常适用于超薄电子组件,如可穿戴设备、HDD、SSD、智能手机和 LCD 显示屏。
SRN2508A 和 SRN3010TA 型号半屏蔽功率电感器系列拥有紧凑的尺寸和扁平外形,最大高度仅为 1 mm。与非屏蔽电感器相比,这些电感器以较低的辐射提供了有效的磁屏蔽,成本要比同等尺寸传统铁氧体屏蔽电感器低。
SRN2508A 和 SRN3010TA 型号均通过 AEC-Q200 鉴定,工作温度高达 +125°C。这些电感器的典型汽车应用包括驾驶辅助设备、信息娱乐系统和照明。其他合适的非汽车应用包括可穿戴设备、HDD、SSD、智能电话和 LCD 显示器。
屏蔽和半屏蔽功率电感器系列特性
SRP5020TA 和 SRP2313AA 型号
屏蔽结构
金属合金粉末磁芯
高饱和电流
通过 AEC-Q200 鉴定
符合 RoHS 规范且无卤素
SRN2009T 型号
半屏蔽结构
电感范围:0.33μH 至 10μH
额定电流高达 2.1 A
外形扁平:0.95 mm(最高)
符合 RoHS 规范且无卤素
SRN2508A 和 SRN3010TA 型号
半屏蔽结构
外型扁平
通过 AEC-Q200 鉴定
符合 RoHS 规范且无卤素
屏蔽和半屏蔽功率电感器系列应用
SRP5020TA 和 SRP2313AA 型号
汽车系统:驾驶辅助、信息娱乐、照明
DC/DC 转换器
电源
SRN2009T 型号
DC/DC 转换器
电源
可穿戴设备
HDD,SSD
智能手机
LCD 显示器
SRN2508A 和 SRN3010TA 型号
汽车系统:驾驶辅助、信息娱乐、照明
DC/DC 转换器
电源
可穿戴设备
HDD,SSD
智能手机
LCD 显示器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

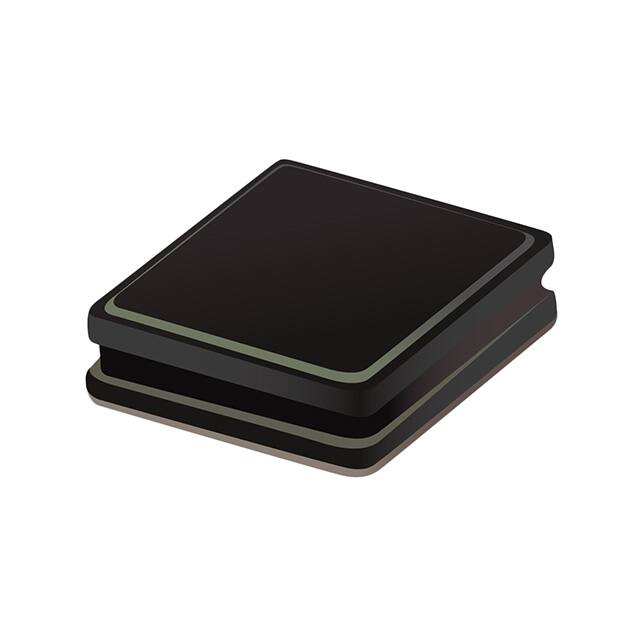

| SRN2009T-2R2M | 固定电感器-电感器 | FIXED IND 2.2UH 900MA 160MOHM SM | ¥1.21889 | 在线订购 | |
| SRN2009T-1R0M | 固定电感器-电感器 | SRN2009T-1R0M | ¥1.21889 | 在线订购 | |
| SRN2009T-100M | 固定电感器-电感器 | 固定电感器 0806 10µH ±20% 550mA 1Ω 60MHz 15@1MHz | ¥0.80253 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

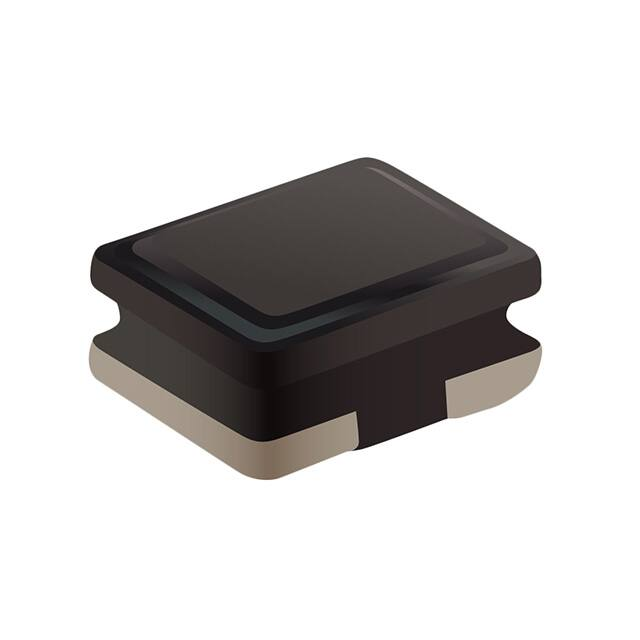

| SRN2508A-1R5M | 固定电感器-电感器 | FIXED IND 1.5UH 1.05A 170MOHM SM | ¥0.96046 | 在线订购 | |
| SRN2508A-100M | 固定电感器-电感器 | 固定电感器 1008 10µH ±20% 450mA 930mΩ 50MHz 10@1MHz | 在线订购 | ||
| SRN2508A-1R0M | 固定电感器-电感器 | 1 µH 半屏蔽 鼓芯,绕线式 电感器 1.2 A 120 毫欧 1008(2520 公制) | ¥2.79010 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

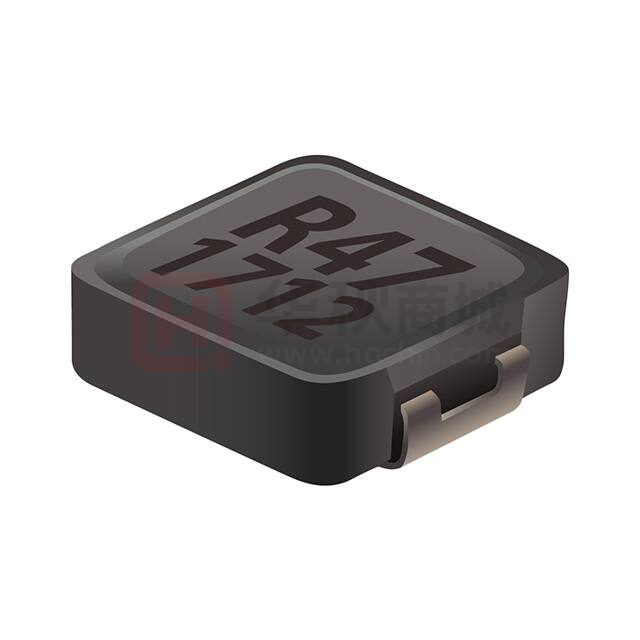

| SRN3010TA-150M | 固定电感器-电感器 | 固定电感器 Nonstandard 15µH ±20% 700mA 510mΩ 35MHz 22@1MHz | ¥1.03011 | 在线订购 | |
| SRN3010TA-1R0Y | 固定电感器-电感器 | 固定电感器 Nonstandard 1µH ±30% 2.1A 55mΩ 170MHz 10@1MHz | ¥1.50387 | 在线订购 | |
| SRN3010TA-1R5Y | 固定电感器-电感器 | FIXED IND 1.5UH 1.9A 70 MOHM SMD | ¥1.50387 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

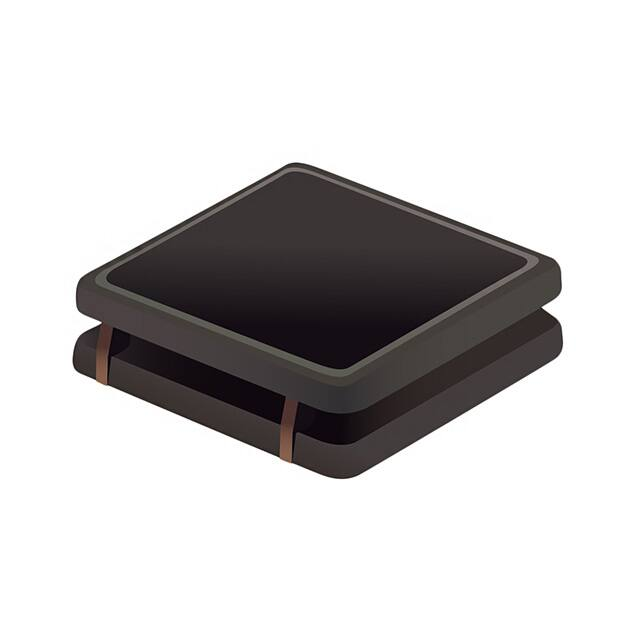

| SRP2313AA-230M | 固定电感器-电感器 | 固定电感器 Nonstandard 23µH ±20% 18A 11mΩ 5MHz 30@100KHz | ¥38.41217 | 在线订购 | |
| SRP2313AA-1R5M | 固定电感器-电感器 | SRP2313AA-1R5M | ¥62.38819 | 在线订购 | |
| SRP2313AA-220M | 固定电感器-电感器 | 固定电感器 Nonstandard 22µH ±20% 18A 11mΩ 5MHz 30@100KHz | ¥38.41217 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

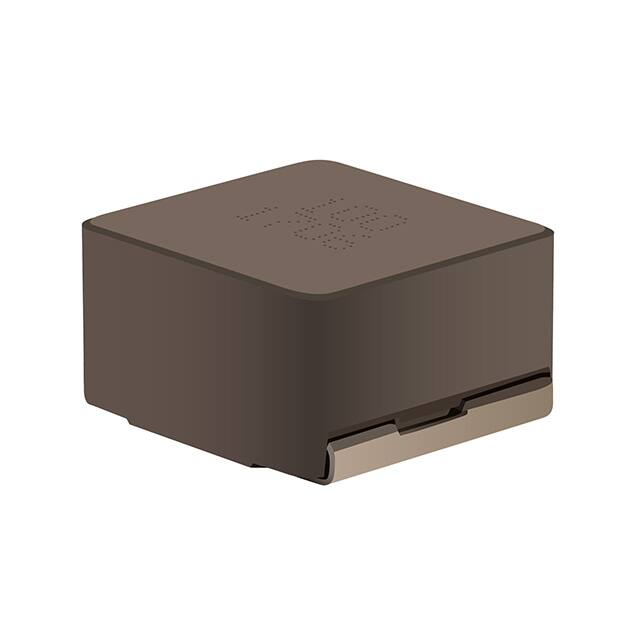

| SRP5020TA-1R2M | 固定电感器-电感器 | 固定电感器 Nonstandard 1.2µH ±20% 6.2A 28mΩ 58MHz 14@100KHz | 在线订购 | ||
| SRP5020TA-1R5M | 功率电感-电感器 | 功率电感 1.5µH ±20% 5020 1.80mm 5.70 x 5.20mm 26.5mΩ 5.5A | ¥11.13964 | 在线订购 | |
| SRP5020TA-1R0M | 功率电感-电感器 | 功率电感 1µH ±20% 5020 1.80mm 5.70 x 5.20mm 17.5mΩ 7A | ¥11.13964 | 在线订购 |
