多层陶瓷贴片电容器 (MLCC)
![多层陶瓷贴片电容器 (MLCC)](http://file1.elecfans.com/web2/M00/91/00/wKgZomTeHNaAas7ZAACBbQ_Q4YY06.jpeg)
Wurth Electronics 的 MLCC 产品组合(Multilayer Ceramic Chip Capacitors (MLCC))具有 1 类和 2 类特性的各种封装尺寸
发布时间:2018-06-14
Wurth Electronics MLCC 采用 0402 至 1812 封装尺寸,适合一般用途。该产品组合具有 1 类和 2 类陶瓷特性。1 类陶瓷电容器的特点是介电常数小;因此,它们具有较小的容量。它们的温度和电压依赖性是线性的,不易老化。通用型 NP0 WCA-CSGP 系列是 1 类电容器的一个例子。2 类陶瓷电容器具有更高的介电常数,提供更高的容量。它们的温度和电压的依赖性是非线性的,并且存在老化。X7R 和 X5R 属于 2 类电容。
Wurth Electronics 还提供 WCAP-CSSA 系列,由通过多层技术制造的 X1/Y2 和 X2 片式单片陶瓷电容器组成,并且是用于干扰抑制的安全组件。该系列用作电源滤波器。WCAP-CSSA 陶瓷电容器系列提供 1808、1812 和 2211 封装尺寸。
多层陶瓷贴片电容器 (MLCC)特性
MLCC
推荐焊接:回流焊和/或波峰焊
工作温度:
-55°C 至 +125°C(NP0 和 X7R)
-55°C 至 +85°C (X5R)
电容特性:
±15% (X5R 和 X7R)
±30 ppm/°C;±0.54% (NP0)
电压:
10 V/16 V/25 V/100 V(NP0 和 X7R)
6.3 V/10 V/16 V/25 V (X5R)
端子:Cu/Ni/Sn
高电气精度和稳定性陶瓷(X7R 和 X5R)
NP0:
高性能陶瓷
高电容稳定性
不易老化
安全应用
隔离和浪涌保护
IT 和电信设备
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

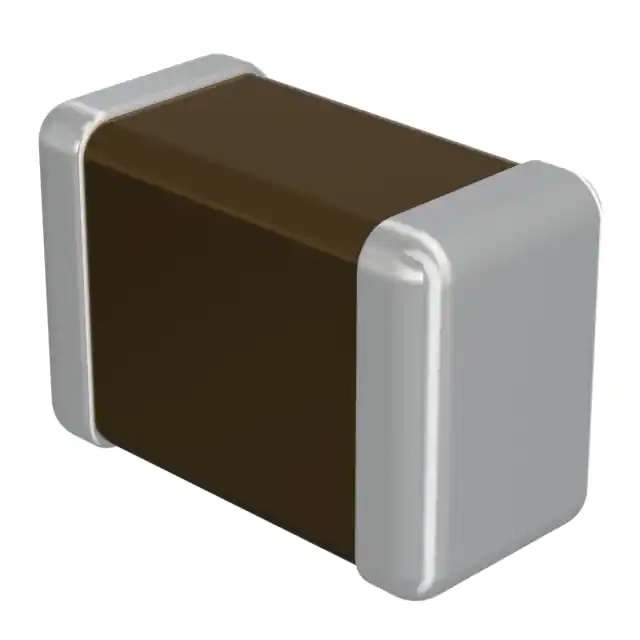

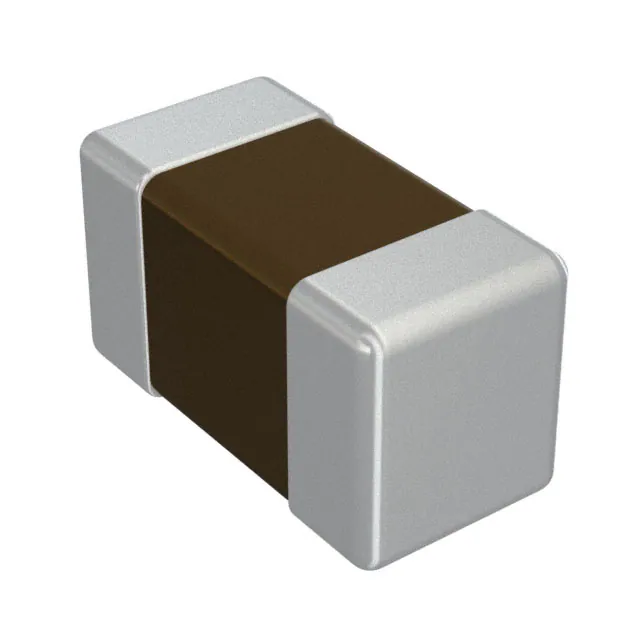

![]() | | 885012206006 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0603 | ¥0.12733 | 在线订购 |
![]() | | 885012208026 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 1206 10nF ±10% 16V X7R | ¥0.59423 | 在线订购 |
![]() | | 885012006046 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0603 1.5pF ±0.5pF 50V C0G(NP0) | ¥0.17827 | 在线订购 |
![]() | | 885012006039 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0603 150pF ±5% 25V C0G(NP0) | ¥0.84790 | 在线订购 |
![]() | | 885012006029 | 贴片电容(MLCC)-电容器 | 885012006029 | 在线订购 | |
![]() | | 885012206048 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0603 220nF ±10% 16V X7R | ¥0.24618 | 在线订购 |
![]() | | 885012005053 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0402 4.7pF ±0.5pF 50V C0G(NP0) | ¥0.08490 | 在线订购 |
![]() | | 885012006042 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0603 470pF ±5% 25V C0G(NP0) | 在线订购 | |
![]() | | 885012007058 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0805 150pF ±5% 50V C0G(NP0) | ¥0.33107 | 在线订购 |
![]() | | 885012106007 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0603 330nF ±20% 10V X5R | ¥0.84790 | 在线订购 |
![]() | | 885012006010 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0603 220pF ±5% 10V C0G(NP0) | ¥0.17827 | 在线订购 |
![]() | | 885012208046 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 1206 1nF ±10% 25V X7R | ¥0.51782 | 在线订购 |
![]() | | 885012006012 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0603 470pF ±5% 10V C0G(NP0) | ¥0.24618 | 在线订购 |
![]() | | 885012206072 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0603 150nF ±10% 25V X7R | ¥0.33956 | 在线订购 |
![]() | | 885012208009 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 1206 100nF ±10% 10V X7R | ¥0.58574 | 在线订购 |
![]() | | 885012209019 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 1210 100nF ±10% 25V X7R | ¥2.11373 | 在线订购 |
![]() | | 885012005029 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0402 47pF ±5% 16V C0G(NP0) | ¥0.08490 | 在线订购 |
![]() | | 885012005009 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 0402 22pF ±5% 10V C0G(NP0) | ¥0.08490 | 在线订购 |
![]() | | 885362211015 | 逻辑 - 专用逻辑 | CAP CER 2200PF 250VAC X7R 1812 | 在线订购 | |
![]() | | 885012209028 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) 1210 10µF ±10% 25V X7R | 在线订购 |
