UCC21225A 隔离式双通道栅极驱动器
Texas Instruments 提供 UCC21225A 4 A、6 A、2.5 kVRMS 隔离式双通道栅极驱动器（UCC21225A Isolated Dual-Channel Gate Driver），采用 LGA 封装
发布时间：2018-06-14
Texas Instruments 的 UCC21225A 是一款隔离式双通道栅极驱动器，具有 4 A 拉电流和 6 A 灌电流能力，采用节省空间的 5 mm x 5 mm LGA-13 封装。该器件设计用于驱动高达 5 MHz 的功率 MOSFET、IGBT 和 SiC MOSFET，具有一流的传播延迟和脉宽失真性能，适合那些要求极高功率密度的应用。
输入侧通过一个 2.5 kVRMS 增强型隔离栅与两个输出驱动器隔离，且最小共模瞬态抗扰度 (CMTI) 为 100V/ns。在两个次级侧驱动器之间具有内部功能性隔离能力，可支持高达 700 VDC 的工作电压。
该驱动器可配置为两个低压侧驱动器、两个高压侧驱动器或一个空载时间 (DT) 可编程的半桥驱动器。禁用引脚在设为高电平时可同时关断两个输出，此外，还允许该器件在悬空或接地时正常运行。作为一种故障安全保护措施，初级侧逻辑故障时会将两个输出强制为低电平。
该器件接受高达 25 V 的 VDD 电源电压。3V 到 18V 的宽输入电压 VCCI 范围使得该驱动器适用于连接数字和模拟控制器。所有电源电压引脚均具有欠压闭锁 (UVLO) 保护功能。
凭借上述所有高级特性，UCC21225A 能在广泛的电源应用中实现高效率、高电源密度和稳健性。
UCC21225A 隔离式双通道栅极驱动器特性
通用：双路低压侧、双路高压侧或半桥驱动器
节省空间型 5 mm x 5 mm LGA-13 封装
工作温度范围：-40°C 至 +125°C
开关参数：
19 ns 典型传播延迟
10 ns 最小脉冲宽度
5 ns 最大延迟匹配度
6 ns 最大脉宽失真度
共模瞬态抗扰度 (CMTI) 大于 100 V/ns
抗扰度：高达 4600 V
4A 峰值拉电流，6A 峰值灌电流输出
TTL 和 CMOS 兼容输入
3V 至 18V 输入 VCCI 范围，可连接数字和模拟控制器
高达 25 V 的 VDD 输出驱动器电源，带有 5 V UVLO
可编程空载时间
抑制短于 5 ns 的输入脉冲和瞬态噪声
可针对电源定序快速禁用
安全相关及管理批准：
3535 VPK 隔离能力，符合 DIN V VDE V 0884-10 和 DIN EN 61010-1标准（已计划）
符合 UL 1577 规定的 1 分钟 2500 VRMS 隔离要求（已计划）
CSA 元件认可通告 5A、IEC 60950-1、IEC 61010-1 最终设备标准（已计划）
GB4943.1-2011 的 CQC 认证（已计划）
UCC21225A 隔离式双通道栅极驱动器应用
服务器、电信、IT 和工业基础设施
离线 AC / DC 电源中的隔离式转换器
电机驱动和 DC 至 AC 太阳能逆变器
LED 照明
BEV 和 HEV 电池充电器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

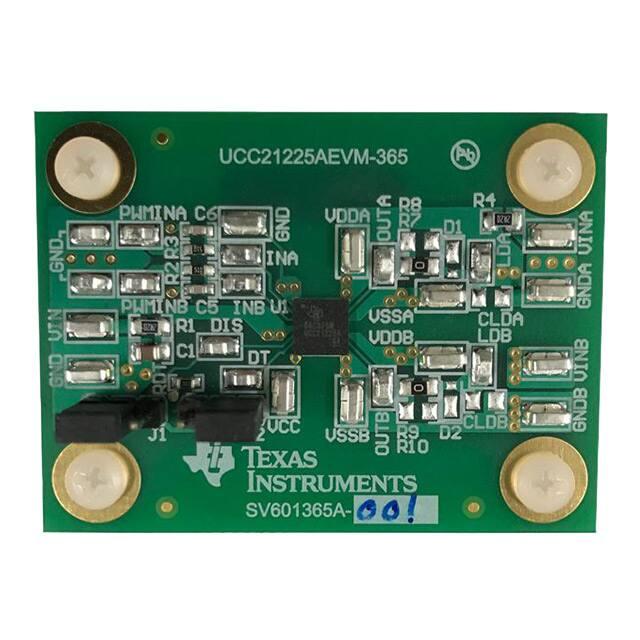

 | | UCC21225AEVM-365 | 评估和演示板和套件-开发板/套件/编程器 | UCC21225A 栅极驱动器 电源管理 评估板 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | UCC21225ANPLT | 步进电机驱动器-电机产品 | UCC21225ANPLT | ￥24.09480 | 在线订购 |
