WE-LHMI 高电流功率电感器
![WE-LHMI 高电流功率电感器](http://file1.elecfans.com/web2/M00/91/03/wKgaomTeG4uAI_ioAAA2NcvNLfQ50.jpeg)
Würth 推出采用多种尺寸以适合不同应用的 WE-LHMI 高电流功率电感器(WE-LHMI High Current Power Inductors)
发布时间:2018-06-14
Wurth Electronics 推出 WE-LHMI 系列新一代高电流功率电感器。该系列有 4x4x2 mm、7x7x3 mm、7x7x5 mm、10x10x4 mm 和 13x13x3.5 mm 多种尺寸,总能找到最适合您电路设计的那一款。
该系列具有 0.1 µH 至 22 µH(电流高达 40 A)的宽电感值范围,经过微调后降低了 DCR 值,因此非常适合用于 FPGA 和图形卡的高能效负载点或 DC/DC 转换器。该产品还可用于电池供电型设备,而电池供应电型设备的能效每增加一个百分点即可明显延长运行时间。
WE-LHMI 高电流功率电感器特性
设计紧凑
磁屏蔽
高电流能力
能够处理高瞬态电流尖峰
无噪声、无漏磁场
工作温度:-40°C 至 +125°C
WE-LHMI 高电流功率电感器应用
DC/DC 转换器 - 用于高电流电源
DC/DC 转换器 - 用于现场可编程门阵列 (FPGA)
POL 转换器
PDA、数码相机等便携式电源
主板/显卡
电池供电型设备
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

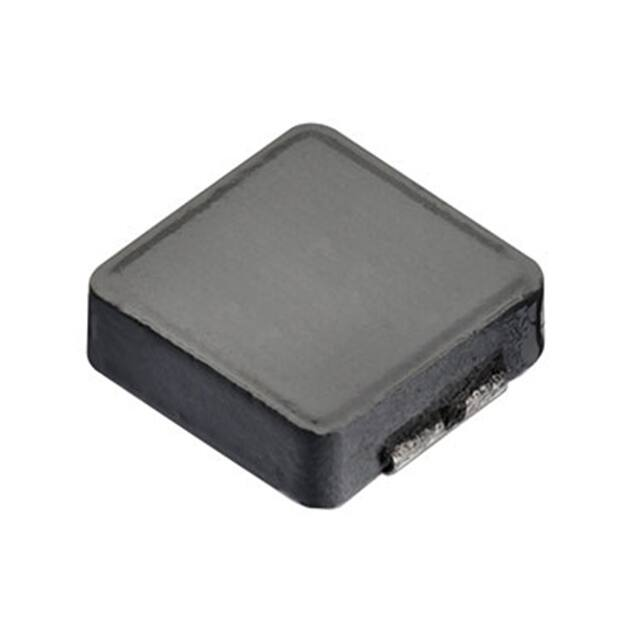

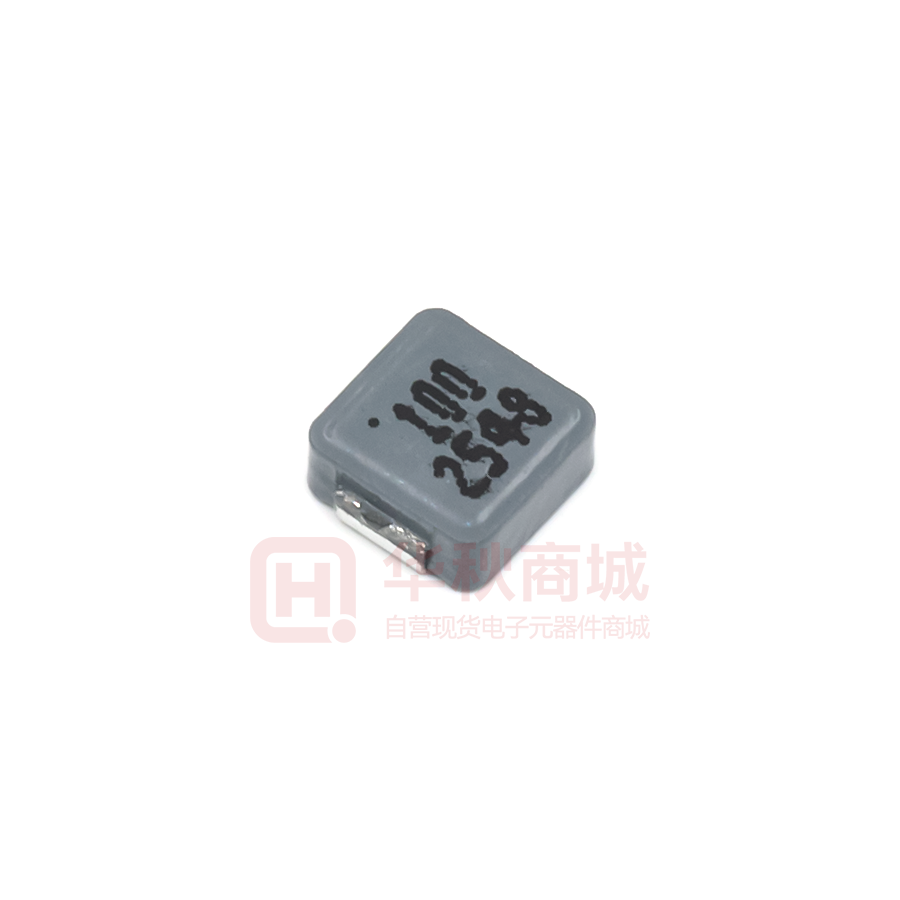

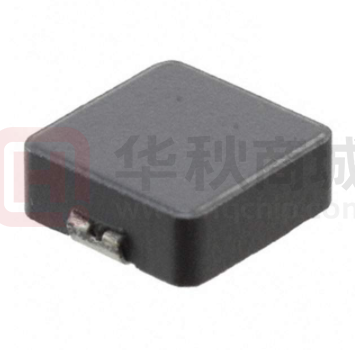

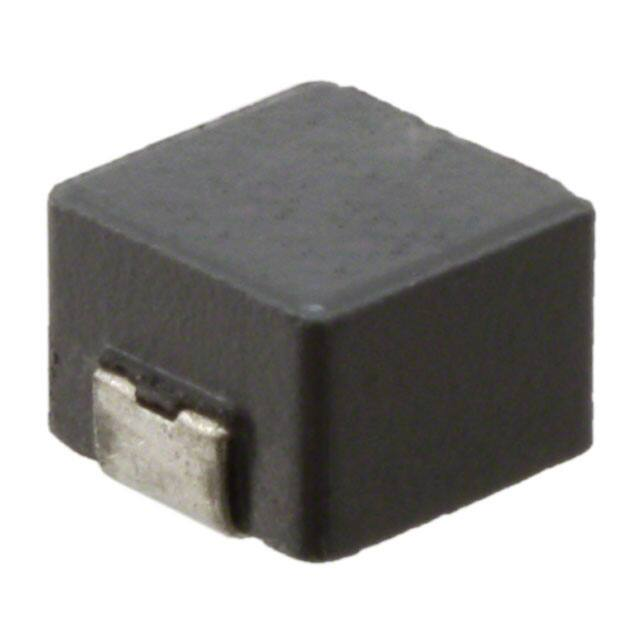

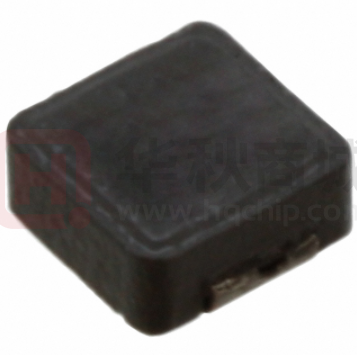

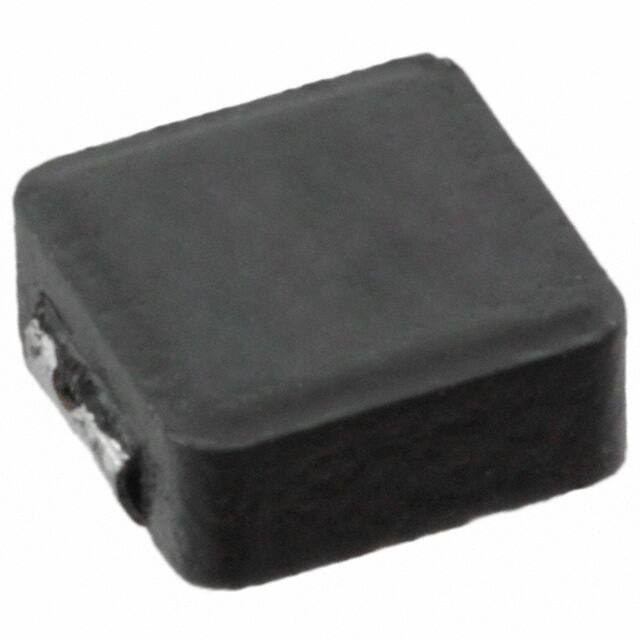

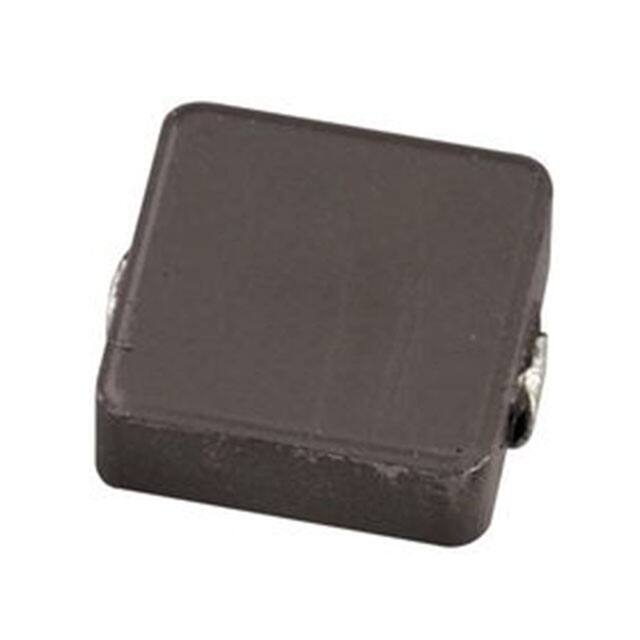

![]() | | 74437346220 | 功率电感-电感器 | 功率电感 ±20% 1.9A 22µH 190mΩ 7030 7.30 x 6.60mm 2.80mm | ¥11.79195 | 在线订购 |
![]() | | 744373240047 | 功率电感-电感器 | 功率电感 470nH ±20% 4020 1.80mm 4.45 x 4.06mm 14mΩ 6.8A | ¥13.80823 | 在线订购 |
![]() | | 74437324100 | 功率电感-电感器 | 功率电感 10µH ±20% 0420 1.80mm 4.45 x 4.06mm 243mΩ 1.5A 23MHz | ¥13.80823 | 在线订购 |
![]() | | 74437349033 | 功率电感-电感器 | 功率电感 3.3µH ±20% 7050 4.80mm 7.30 x 6.60mm 20.9mΩ 6A | ¥14.08048 | 在线订购 |
![]() | | 74437349220 | 功率电感-电感器 | 功率电感 22µH ±20% 7050 4.80mm 7.30 x 6.60mm 170mΩ 2.1A | ¥14.08048 | 在线订购 |
![]() | | 74437346022 | 功率电感-电感器 | 功率电感 2.2µH ±20% 7030 2.80mm 7.30 x 6.60mm 20mΩ 6.5A | 在线订购 | |
![]() | | 74437324068 | 功率电感-电感器 | 功率电感 6.8µH ±20% 0420 1.80mm 4.45 x 4.06mm 172mΩ 1.75A | ¥13.80823 | 在线订购 |
![]() | | 74437349047 | 功率电感-电感器 | 功率电感 4.7µH ±20% 7050 4.80mm 7.30 x 6.60mm 30.8mΩ 5A | ¥14.09231 | 在线订购 |
![]() | | 74437336033 | 功率电感-电感器 | 功率电感 3.3µH ±20% 5030 2.80mm 5.20 x 5.20mm 32mΩ 4.1A | ¥14.59237 | 在线订购 |
![]() | | 74437368100 | 功率电感-电感器 | 功率电感 10µH ±20% 1040 3.80mm 11.00 x 10.00mm 30mΩ 5.2A | ¥14.56920 | 在线订购 |
![]() | | 74437346018 | 固定电感器-电感器 | FIXED IND 1.8UH 6.8A 17 MOHM SMD | ¥11.79195 | 在线订购 |
![]() | | 74437346056 | 功率电感-电感器 | 功率电感 5.6µH ±20% 7030 2.80mm 7.30 x 6.60mm 48mΩ 3.6A | ¥11.79195 | 在线订购 |
![]() | | 744373560033 | 逻辑 - 信号开关,多路复用器,解码器 | FIXED IND 330NH 16A 2.57 MOHM | ¥11.91833 | 在线订购 |
![]() | | 74437356010 | 固定电感器-电感器 | 1 µH 屏蔽 模制 电感器 12.5 A 8.35 毫欧最大 非标准 | ¥11.91833 | 在线订购 |
![]() | | 74437356033 | 固定电感器-电感器 | 固定电感器 Nonstandard 3.3µH ±20% 7A 27.4mΩ 19MHz | ¥11.91833 | 在线订购 |
![]() | | 74437356082 | 固定电感器-电感器 | 8.2 µH 屏蔽 模制 电感器 4.3 A 59.3 毫欧最大 非标准 | 在线订购 | |
![]() | | 74437356100 | 逻辑 - 信号开关,多路复用器,解码器 | FIXED IND 10UH 3.7A 71.2 MOHM | 在线订购 | |
![]() | | 744373580033 | 固定电感器-电感器 | 330 nH 屏蔽 模制 电感器 18.5 A 2.15 毫欧最大 非标准 | 在线订购 | |
![]() | | 74437356015 | 固定电感器-电感器 | 固定电感器 Nonstandard ±20% 13.3mΩ 32MHz | 在线订购 | |
![]() | | 74437358047 | 固定电感器-电感器 | 74437358047 | 在线订购 |
