DZ9FxxS92 系列齐纳二极管
![DZ9FxxS92 系列齐纳二极管](http://file1.elecfans.com/web2/M00/91/03/wKgaomTeGxaACS2nAAAy1F2B7MQ86.jpeg)
Diodes Incorporated 的 DZ9FxxS92 系列齐纳二极管(DZ9FxxS92 Series Zener Diodes)适用于电压调节应用
发布时间:2018-06-14

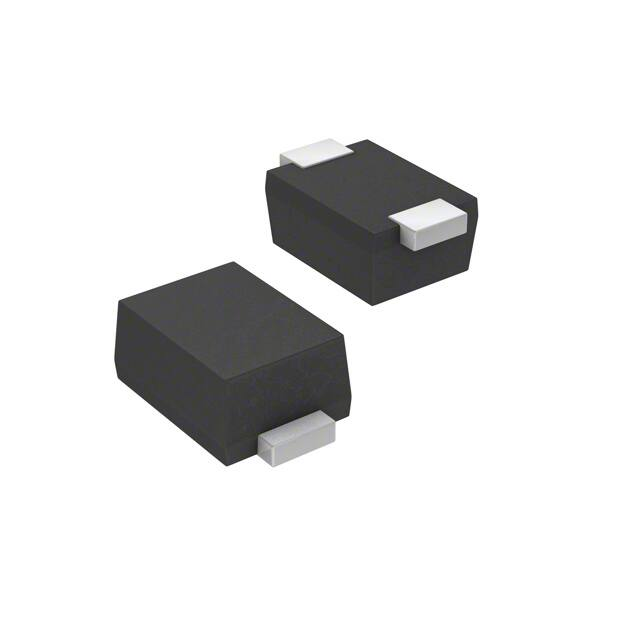

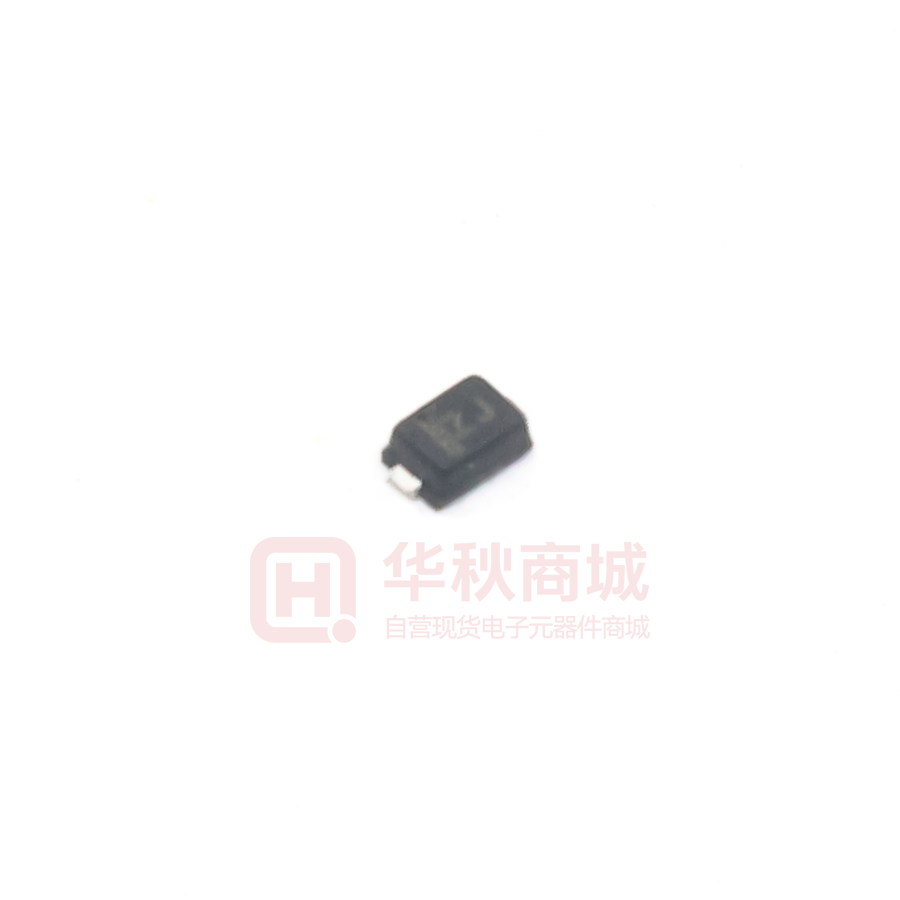

Diodes Incorporated 的 DZ9FxxS92 系列齐纳二极管采用超扁平 SOD923 表面贴装封装。DZ9FxxS92 系列齐纳二极管提供 2.7 V 至 24 V 齐纳电压。该器件采用全绿色 SOD923 封装,符合 RoHS 规范。
DZ9FxxS92 系列齐纳二极管特性
极小的表面贴装封装:
外形超扁平的扁平引线设计 [1.0 mm x 0.6 x 0.37 mm(典型值)]SOD923 封装和 [0.6 mm x 0.3 mm x 0.3 mm (典型值)] 极小封装X3-DFN0603-2 无引线封装实现了外形紧凑,适用于空间是首要考虑因素的最终系统
齐纳击穿电压具有紧公差:
齐纳击穿电压的变化经过了优化,可在标称值的 ±5% 范围内保持
低反向漏电流
凭借极低的漏电流(大多数齐纳电压下 R_MAX = 500 nA,DZ9FxxS92 系列有助于延长不在齐纳击穿模式下工作的便携式系统的电池寿命。
宽范围齐纳击穿电压:
DZ9FxxS92 系列提供 2.4 V 至 24 V 标称击穿电压
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | DZ9F3V9S92-7 | 齐纳/稳压二极管-二极管 | DIODE ZENER 3.9V 200MW SOD923 | ¥0.44680 | 在线订购 |
![]() | | DZ9F4V7S92-7 | 齐纳/稳压二极管-二极管 | DIODE ZENER 4.7V 200MW SOD923 | 在线订购 | |
![]() | | DZ9F5V1S92-7 | 齐纳/稳压二极管-二极管 | DIODE ZENER 5.1V 200MW SOD923 | ¥0.33260 | 在线订购 |
![]() | | DZ9F2V7S92-7 | 齐纳/稳压二极管-二极管 | DIODE ZENER 2.7V 200MW SOD923 | ¥0.43010 | 在线订购 |
![]() | | DZ9F4V3S92-7 | 齐纳/稳压二极管-二极管 | DIODE ZENER 4.3V 200MW SOD923 | ¥0.39075 | 在线订购 |
![]() | | DZ9F3V3S92-7 | 齐纳/稳压二极管-二极管 | DIODE ZENER 3.3V 200MW SOD923 | ¥0.59649 | 在线订购 |
![]() | | DZ9F3V0S92-7 | 齐纳/稳压二极管-二极管 | DIODE ZENER 3V 200MW SOD923 | ¥0.37654 | 在线订购 |
![]() | | DZ9F3V6S92-7 | 齐纳/稳压二极管-二极管 | 二极管 - 齐纳 3.6 V 200 mW ±5% 表面贴装型 SOD-923 | ¥0.36170 | 在线订购 |
![]() | | DZ9F5V6S92-7 | 齐纳/稳压二极管-二极管 | 二极管 - 齐纳 5.6 V 200 mW ±5% 表面贴装型 SOD-923 | ¥0.46243 | 在线订购 |
![]() | | DZ9F6V2S92-7 | 齐纳/稳压二极管-二极管 | 二极管 - 齐纳 6.2 V 200 mW ±5% 表面贴装型 SOD-923 | ¥0.42192 | 在线订购 |
