    计算模块3系列

    计算模块3系列

    Raspberry Pi 3(Compute Module 3 Series)采用灵活的外形,是嵌入式应用的理想选择

    发布时间:2018-06-14

    Raspberry Pi 计算模块3(CM3)和计算模块3精简版(CM3L)是对模块(SOMS)包含处理器,存储器,闪存的eMMC(仅CM3),和支持电源电路DDR2-SODIMM -机械兼容系统。这些模块是对原始Raspberry Pi计算模块(CM1)的修订版,允许设计人员在自己的自定义系统和外形中利用Raspberry Pi硬件和软件堆栈。此外,这些模块具有超出Raspberry Pi型号A / B板可用的额外IO接口,为设计人员提供了更多选项,并与之前的计算模块1反向兼容。

    CM3包含一个BCM2837处理器,与Raspberry Pi 3,1 GB LPDDR2 RAM和4 GB eMMC Flash使用的处理器相同。同时,CM3L产品与CM3相同,但不包括eMMC Flash,而SD / eMMC接口引脚可供用户连接自己的SD / eMMC设备。

    为了开始设计使用该模块的PCB,Raspberry Pi在经济实惠的开发套件中提供了一个带有单个模块的开源分线板。




    计算模块3系列特性

    • 48x GPIO

    • 2x I²C

    • 2x SPI

    • 2x UART

    • 2x SD/SDIO

    • 1x HDMI 1.3a

    • 1x USB2 HOST/OTG

    • 1x DPI(并行RGB显示)

    • 1x NAND接口(SMI)

    • 1个4通道CSI摄像头接口(每个通道高达1 Gbps)

    • 1x双通道CSI摄像头接口(每通道高达1 Gbps)

    • 1个4通道DSI显示接口(每通道高达1 Gbps)

    • 1x双通道DSI显示接口(每通道高达1 Gbps)

    • ARMv7指令集

    Associated Product
    图片数据手册产品型号产品分类产品描述价格操作

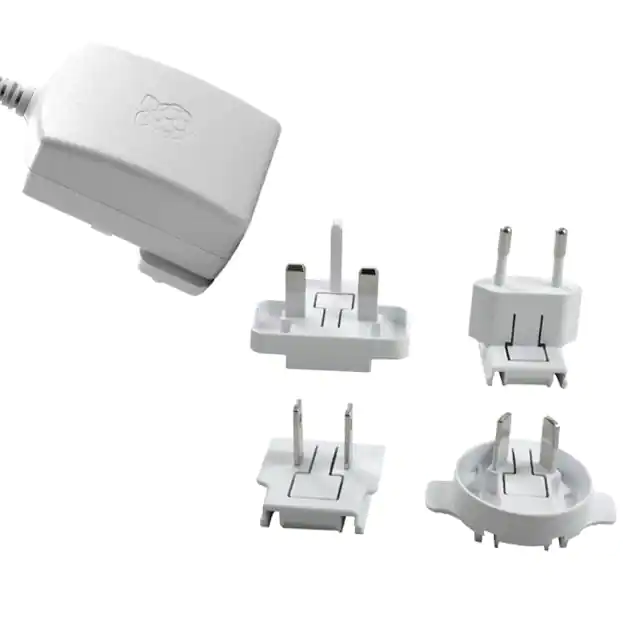

    T5989DV电源模块-电源管理T5989DVMICROUSBPOWERSUPPLY5在线订购
    RASPBERRY PI NOOBS 16GB开发板/套件/编程器配件-开发板/套件/编程器16GB SD CARD NOOBS SOFTWARE在线订购
    I/O BOARD扩充板-开发套件/万能板/PCB板-开发板/套件/编程器COMPUTE MODULE RASPBERRYPI3 I/O在线订购
    T5875DV电源模块-电源管理T5875DVMICROUSBPOWERSUPPLY5¥67.62000在线订购
    Compute Module 3 Series
    图片数据手册产品型号产品分类产品描述价格操作
    CM3 LITE开发板/评估板/验证板-开发板/套件/编程器RASPBERRY PI COMPUTE 3 LITE BCM2在线订购
    CM3 DEV KIT开发板/评估板/验证板-开发板/套件/编程器RASPBERRY PI COMPUTE 3 BCM2837在线订购
    CM3MCU,DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器COMPUTEMODULERASPBERRYPI3在线订购
