TLV1117 低压差稳压器
Texas Instruments 提供 TLV1117 （TLV1117 Low-Dropout Voltage Regulators）可调和固定式低压差稳压器
发布时间：2018-06-14
Texas Instruments 的 TLV1117 器件是一款低正向压差稳压器，设计用于提供高达 800 mA 的输出电流。该器件提供 1.5 V、1.8 V、2.5 V、3.3 V、5 V 和可调节输出电压选择。所有内部电路均设计用于在低至 1 V 的输入至输出压差下工作。压差在 800 mA 时的最大指定值为 1.3 V，且负载电流越低，压差越小。
TLV1117 低压差稳压器特性
提供 1.5 V、1.8 V、2.5 V、3.3 V、5 V 和可调节输出电压选择
输出电流 800 mA
在多个电流水平下有指定压差
0.2% 最大线路调节
0.4% 最大负载调节
TLV1117 低压差稳压器应用
电子收银系统
医疗、保健与健身应用
打印机
电器和白色家电
电视机顶盒
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

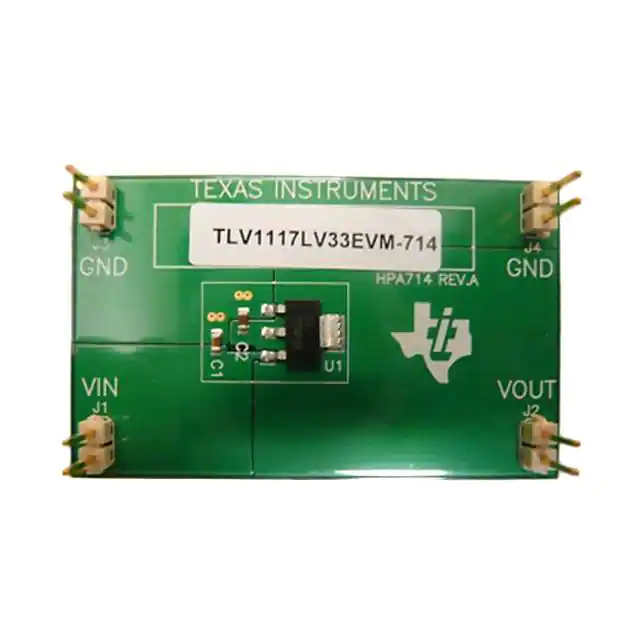

 | | TLV1117LV33EVM-714 | 线性稳压器-开发套件/万能板/PCB板-开发板/套件/编程器 | TLV1117LV33 1 - Single Channels per IC Positive Fixed Linear Voltage Regulator Evaluation Board | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TLV1117-33CDCYR | 线性稳压器/LDO-电源管理 | 75dB@（120Hz）800mA 1.3V@（800mA）固定式3.3V~3.3V正极1 4.7~15V SOT-223线性稳压器（LDO）ROHS | ￥1.86084 | 在线订购 |
 | | TLV1117-18CDCYR | 线性稳压器/LDO-电源管理 | TLV1117 SINGLE OUTPUT LDO, 800MA | ￥1.78200 | 在线订购 |
 | | TLV1117LV12DCYR | 线性稳压器/LDO-电源管理 | PMIC - Voltage regulator - Linear positive fixed 1 output 1A SOT-223-4 Vo=1.2V | ￥0.90494 | 在线订购 |
 | | TLV1117-33IDCYR | 线性稳压器/LDO-电源管理 | PMIC - 稳压器 - 线性 正 固定 1 输出 800mA SOT-223-4 Vo=3.3V | ￥1.61244 | 在线订购 |
 | | TLV1117-33IKVURG3 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3.3V 800MA TO252-3 | ￥9.11520 | 在线订购 |
| | TLV1117LV18DCYR | 线性稳压器/LDO-电源管理 | 可调和固定式低压差稳压器 Vo=1.8V Vo=1A SOT223 | ￥0.64811 | 在线订购 |
 | | TLV1117LV15DCYT | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.5V 1A SOT223-4 | ￥3.74000 | 在线订购 |
 | | TLV1117CKCT | 线性稳压器/LDO-电源管理 | IC REG LDO ADJ 0.8A TO220-3 | ￥9.46000 | 在线订购 |
| | TLV1117-15CDCY | 线性稳压器/LDO-电源管理 | IC REG LIN 1.5V 800MA SOT223-4 | ￥2.64000 | 在线订购 |
 | | TLV1117LV18DCYT | 线性稳压器/LDO-电源管理 | TLV1117LV 1-A, POSITIVE FIXED VO | ￥3.30000 | 在线订购 |
 | | TLV1117CKVURG3 | 线性稳压器/LDO-电源管理 | TLV1117 SINGLE OUTPUT LDO, 800MA | ￥4.36947 | 在线订购 |
| | TLV1117-25CDCYR | 线性稳压器/LDO-电源管理 | IC REG LDO 2.5V 0.8A SOT223 | ￥2.20320 | 在线订购 |
| | TLV1117CDCYR | 线性稳压器/LDO-电源管理 | 可调和固定低压降稳压器 Vo=1.25V SOT223 | ￥4.71960 | 在线订购 |
| | TLV1117-15CDCYR | 线性稳压器/LDO-电源管理 | IC REG LIN 1.5V 800MA SOT223-4 | ￥1.29255 | 在线订购 |
| | TLV1117LV30DCYR | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3V 1A SOT223-4 | ￥0.87108 | 在线订购 |
 | | TLV1117-33CKVURG3 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3.3V 800MA TO252-3 | ￥4.46732 | 在线订购 |
 | | TLV1117LV33DCYT | 线性稳压器/LDO-电源管理 | 线性稳压器/LDO SOT223 Vi=5.5V Vo=3.3V 固定 | ￥7.21440 | 在线订购 |
 | | TLV1117-50CDCYR | 线性稳压器/LDO-电源管理 | 固定式低压差稳压器 Vo=5V SOT223 | ￥2.29004 | 在线订购 |
 | | TLV1117LV33DCYR | 线性稳压器/LDO-电源管理 | 75dB@（120Hz）1A 1.3V@（800mA）固定式3.3V~3.3V正极1 4.7~15V SOT-223线性稳压器（LDO）ROHS | ￥1.05549 | 在线订购 |
| | TLV1117-33IDCY | 线性稳压器/LDO-电源管理 | TLV1117 SINGLE OUTPUT LDO, 800MA | ￥2.53000 | 在线订购 |
