LT8608 42 V、1.5 A 降压稳压器
![LT8608 42 V、1.5 A 降压稳压器](http://file.elecfans.com/web1/M00/57/E9/pIYBAFtNvyCANAX4AAAfDwsRSBY329.jpg)
Power by Linear 的 DC/DC 开关稳压器(LT8608 42 V, 1.5 A Step-Down Regulator)适合 EMI 关键型应用
发布时间:2018-06-13
Power by Linear/Analog Devices LT8608 是具有 1.7 μA 超低静态电流的 42 V、1.5 A 同步降压型开关稳压器。顶部和底部的电源开关都已集成,包括所有必要的电路,以最大限度减少对外部元件的需要。低纹波 Burst Mode® 可在非常低的输出电流下保持高能效,并同时将输出纹波维持在 10 mV 以下。同步引脚可同步至外部时钟,或对开关频率扩频调制以实现低 EMI 工作。采用峰值电流模式拓扑结构的内部补偿允许使用小型电感器,并获得快速瞬态响应和良好的环路稳定性。EN/UV 引脚具有精确的 1 V 阈值,可用于设定 VIN 欠压锁定或关断 LT8608,将输入电源电流降至低于 1 μA。该器件采用 10 引脚 LT8608 封装,具有 -40 °C 至 +125 °C 温度范围 (TJ)。LT8608 非常适合具有严格 EMI 要求的应用。
LT8608 42 V、1.5 A 降压稳压器特性
输入电压:3 V 至 42 V
开关频率:200 kHz 至 2 MHz
12 VIN、0.5 A、5 VOUT 时的能效达 92%
超低静态电流猝发模式运行:< 2.5 μA IQ 调节 12 VIN至 3.3 VOUT
输出电流:1.5 A
输出纹波 < 10 mVP-P
快速最短导通时间:35 ns
工作温度范围:-40°C 至 +125°C (TJ)

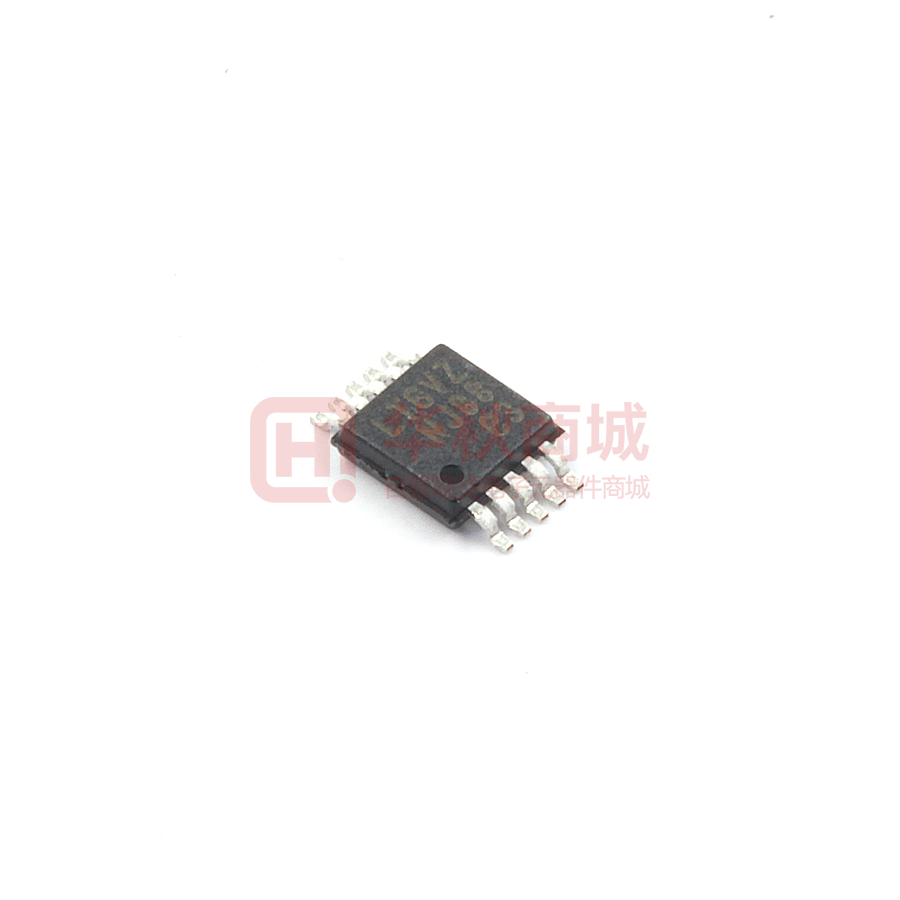

封装/包装:10-MSOP-EP
LT8608 42 V、1.5 A 降压稳压器应用
EMI 关键应用
通用降压应用
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | LT8608EMSE#PBF | DC-DC电源芯片-电源管理 | 降压开关稳压器 0.778~42V 1.5A MSOP10 裸露焊盘 | ¥23.97600 | 在线订购 |
![]() | | LT8608IMSE#PBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.778V 1 输出 1.5A 10-TFSOP,10-MSOP(0.118",3.00mm 宽)裸露焊盘 | ¥33.31800 | 在线订购 |
![]() | | LT8608HMSE#PBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.778V 1 输出 1.5A 10-TFSOP,10-MSOP(0.118",3.00mm 宽)裸露焊盘 | ¥34.32000 | 在线订购 |
![]() | | LT8608EDC#TRMPBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.778V 1 输出 1.5A 8-WFDFN 裸露焊盘 | ¥25.19000 | 在线订购 |
![]() | | LT8608IDC#TRMPBF | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 0.778V 1 输出 1.5A 8-WFDFN 裸露焊盘 | ¥27.72000 | 在线订购 |
![]() | | LT8608HDC#TRMPBF | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 1.5A 8DFN | ¥33.44000 | 在线订购 |
![]() | | LT8608IMSE#TRPBF | DC-DC电源芯片-电源管理 | IC REG BUCK ADJ 1.5A 10MSOP | ¥22.69080 | 在线订购 |
