Pmod™ CAN:具有集成式收发器的 CAN 2.0B 控制器
![Pmod™ CAN:具有集成式收发器的 CAN 2.0B 控制器](http://file1.elecfans.com/web2/M00/91/01/wKgaomTeFVqAGfP_AABOf9WDij444.jpeg)
Digilent 这款产品(Pmod™ CAN: CAN 2.0B Controller with Integrated Transceiver)采用 Microchip 的 MCP25625,是 CAN 通信的理想之选
发布时间:2018-06-13
Digilent Pmod™ CAN 是带有集成式收发器的 CAN 2.0B 控制器。嵌入的 Microchip MCP25625 芯片直接连接到物理 CAN 总线,符合高速 (1 Mb/s)、低静态电流、电磁兼容性和静电放电等汽车要求。Pmod™ CAN 实现各种各样的外部设备与微控制器和现场可编程栅阵列 (FPGA) 开发板之间的 CAN 通信。借助库和示例代码,用户可以轻松连接 Pmod™ CAN 与 Digilent Basys MX3™、PIC32 微控制器板、采用 Xilinx 7 系列 FPGA 器件的多款 Digilent FPGA 板以及 Arduino 板。
来自 Microchip Technology 的 MCP25625 是一种完整的、高性价比、小封装的 CAN 解决方案,可以轻松地添加到任何具有可用串行外设接口 (SPI) 的微控制器。MCP25625 直接与工作在 2.7 V 至 5.5 V 之间的微控制器连接,而无需在设计中使用外部电平转换器。此外,MCP25625 直连物理 CAN 总线,支持高速 CAN 收发器的所有要求。
Pmod™ CAN:具有集成式收发器的 CAN 2.0B 控制器特性
具有集成式收发器的 CAN 2.0B 控制器
适用于汽车应用
高达 1 Mb/s 下工作
高达 10 MHz SPI 时钟速度
用于安全连接的标准 DB9 连接器。
1.4" × 1.8" (3.6 cm × 4.6 cm) 小 PCB 尺寸带来了设计灵活性
带 SPI 的 12 引脚 Pmod™ 连接器
遵循 Digilent Pmod™ 接口 2A 型规范 1.1.0
Pmod™ CAN:具有集成式收发器的 CAN 2.0B 控制器应用
汽车
家庭自动化
工业自动化
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | MCP25625T-E/ML | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER 1/1 28QFN | ¥14.65560 | 在线订购 |
![]() | | MCP25625-E/SS | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER 1/1 28SSOP | ¥23.59422 | 在线订购 |

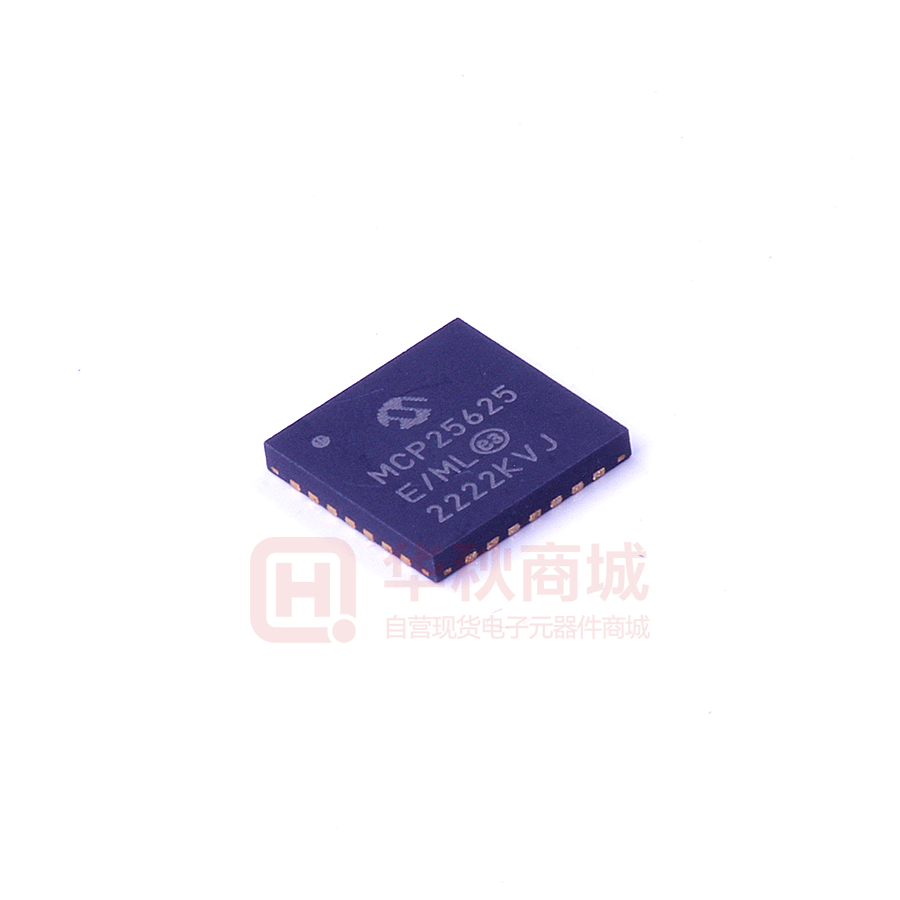

![]() | | MCP25625-E/ML | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC TRANSCEIVER 1/1 28QFN | ¥10.19930 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | 410-353 | 线性 - 比较器 | PMOD CAN CONTROLLER MCP25625 | 在线订购 |
