LT3965/LT3965-1 8 开关 LED 调光器
用于汽车、摄像头和显示器应用的 Linear Technology LED 驱动器（LT3965/LT3965-1 8-Switch LED Dimmer）
发布时间：2018-06-13

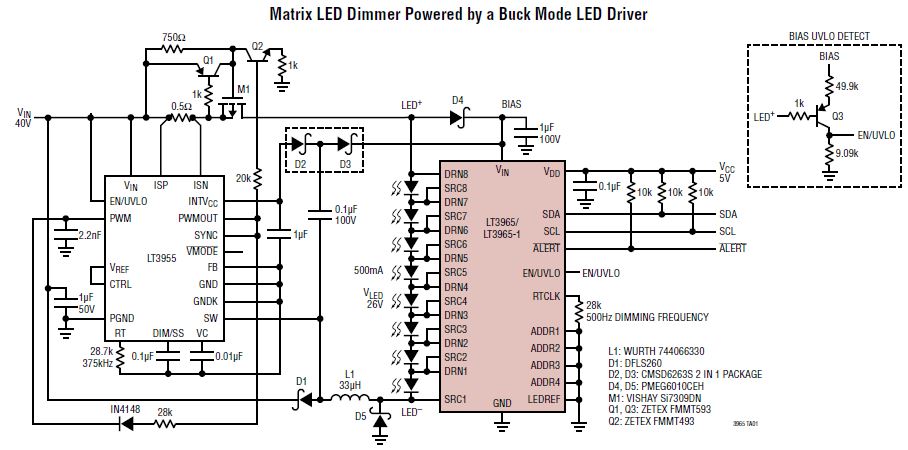

LTC LT3965/LT3965-1 是一款 LED 旁路开关器件，适用于在使用共同电流源的灯串中对单个 LED 调光。该器件具有 8 个可单独控制的浮动源 17 V/330 mΩ NMOS 开关。八个开关可以并联和/或串联连接，以对灯串中一个或多个 LED 实施电流旁路。LT3965 初始化状态为所有开关关断（LED 亮），LT3965-1 初始化状态为所有开关接通（LED 灭）。LT3965/LT3965-1 采用 I2C 串行接口与微控制器进行通信。8 个通道均可以独立编程，以对处于恒定导通、恒定关断、带或不带渐暗过渡模式的 PWM 调光 LED 灯串实施旁路。渐变过渡选择在 PWM 调光状态之间提供 11 位分辨率对数过渡。LT3965/LT3965-1 带有一个内部时钟发生器，并且还支持使用外部时钟源的 PWM 调光。该器件采用 28 引脚 TSSOP 封装，具有 -40 °C 至 +125 °C 的温度范围 (TJ)。LT3965/LT3965-1 极为适合汽车、摄像头和显示器中的 LED 应用。
LT3965/LT3965-1 8 开关 LED 调光器特性
八个输出
拓扑：降压、升压型
调光：I²C、PWM
电源电压：8 V 至 60 V
每个通道的电流输出：500 mA
工作温度范围：-40°C 至 +125°C (TJ)
封装/外壳：28-TSSOP-EP，28-TSSOP
LT3965/LT3965-1 8 开关 LED 调光器应用
汽车 LED 前大灯组
大屏幕 LED 显示器
自动摄像头闪光灯设备
RGBW 调色照明
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT3965EFE#PBF | LED/照明驱动器-电源管理 | IC LED BYPASS SWITCH 28TSSOP | 在线订购 | |
| | LT3965IFE#PBF | LED/照明驱动器-电源管理 | IC LED BYPASS SWITCH 28TSSOP | 在线订购 | |
 | | LT3965IFE-1#PBF | LED/照明驱动器-电源管理 | LED 驱动器 IC 8 输出 DC DC 稳压器 降压，升压 I²C，PWM 调光 500mA 28-TSSOP-EP | 在线订购 | |
| | LT3965EFE-1#PBF | LED/照明驱动器-电源管理 | IC LED BYPASS SWITCH 28TSSOP | 在线订购 |
