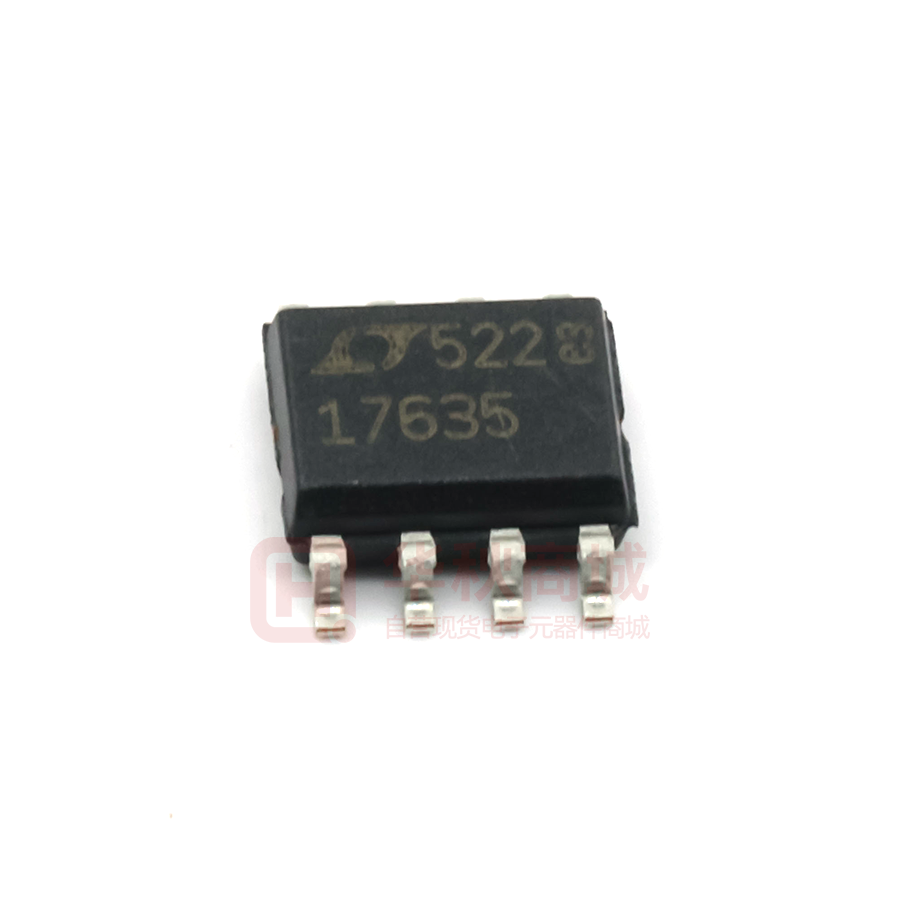

LT1763 500 mA 低压差 (LDO) 稳压器
Linear Technology 的微功耗 LT1763 PMIC （LT1763 500 mA Low Dropout (LDO) Regulators）适用于智能手机、电池供电型和手持设备应用
发布时间：2018-06-13
LTC LT1763 系列电源管理集成电路 (PMIC) 是微功耗、低噪声、低压差稳压器。LT1736 系列能够提供 500 mA 的输出电流，压差为 300 mV。低 30 μA 静态电流使之成为手持式和电池供电型系统的理想选择。加上外部 0.01 μF 旁路电容器，输出噪声在 10 Hz 至 100 kHz 带宽内下降至 20 μVRMS，因此低输出噪声成为关键特性。LT1763 稳压器能以低至 3.3 μF 的输出电容器来稳定。内部保护电路包括反向电池保护、限流、热限制以及反向电流保护。器件的固定输出电压为 1.5 V、1.8 V、2.5 V、3 V、3.3 V 和 5 V，作为可调节器件时基准电压为 1.22 V。这些稳压器采用 8 引脚 SOIC/SO 和 12-DFN 封装。LT1763 非常适用于移动电话/智能手机、电池供电型和手持设备应用。
LT1763 500 mA 低压差 (LDO) 稳压器特性
输出电压（最小值/固定）：1.22 V 至 5 V
输出电压（最大值）：20 V
输出电流：500 mA
保护功能：过流、超温、反极性
工作温度范围：-40 °C 至 +125°C
封装/外壳：8-SOIC、12-DFN、8-SO
LT1763 500 mA 低压差 (LDO) 稳压器应用
手机/智能电话
电池供电型设备
手持设备
平板电脑/笔记本电脑
GPS
测试与测量
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT1763CS8-2.5#TRPBF | 线性稳压器/LDO-电源管理 | PMIC - 稳压器 - 线性 正 固定 1 输出 500mA 8-SO | ￥19.56960 | 在线订购 |
 | | LT1763CS8#TRPBF | 线性稳压器/LDO-电源管理 | 500mA低噪声LDO微功率稳压器 SOIC8_150MIL_EP Vo=1.22~20V | ￥24.99120 | 在线订购 |
 | | LT1763CS8#PBF | 线性稳压器/LDO-电源管理 | LT1763CS8#PBF | ￥27.71280 | 在线订购 |
 | | LT1763CS8-1.5#PBF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.5V 500MA 8SOIC | ￥26.95000 | 在线订购 |
| | LT1763CS8-2.5#PBF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 2.5V 500MA 8SOIC | ￥26.95000 | 在线订购 |
 | | LT1763CDE-3.3#PBF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3.3V 500MA 12DFN | ￥42.35760 | 在线订购 |
| | LT1763CDE-1.8#PBF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.8V 500MA 12DFN | ￥27.61000 | 在线订购 |
| | LT1763CS8-1.8#PBF | 其他分类 | IC REG LINEAR 1.8V 500MA 8SOIC | ￥40.24080 | 在线订购 |
 | | LT1763IDE-3.3#PBF | 线性稳压器/LDO-电源管理 | LT1763IDE-3.3#PBF | ￥25.41132 | 在线订购 |
| | LT1763IDE-5#PBF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 5V 500MA 12DFN | ￥29.70000 | 在线订购 |
| | LT1763IS8-3.3#PBF | 线性稳压器/LDO-电源管理 | LT1763IS8-3.3#PBF | ￥29.70000 | 在线订购 |
| | LT1763IDE#PBF | 线性稳压器/LDO-电源管理 | PMIC - 稳压器 - 线性 正 可调式 1 输出 500mA 12-DFN（4x3） | ￥40.00904 | 在线订购 |
| | LT1763IS8-5#PBF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 5V 500MA 8SOIC | ￥20.90000 | 在线订购 |
| | LT1763IS8-2.5#PBF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 2.5V 500MA 8SOIC | ￥29.70000 | 在线订购 |
| | LT1763IS8#PBF | 线性稳压器/LDO-电源管理 | LT1763IS8#PBF | ￥36.92520 | 在线订购 |
 | | LT1763MPS8#PBF | 线性稳压器/LDO-电源管理 | PMIC - 稳压器 - 线性 正 可调式 1 输出 500mA 8-SO | ￥57.88649 | 在线订购 |
| | LT1763CS8-5#TRPBF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 5V 500MA 8SOIC | ￥29.57040 | 在线订购 |
 | | LT1763CS8-3.3#TRPBF | 线性稳压器/LDO-电源管理 | PMIC - 稳压器 - 线性 正 固定 1 输出 500mA 8-SO | ￥24.32160 | 在线订购 |
| | LT1763CS8-3.3#PBF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3.3V 500MA 8SOIC | ￥24.80760 | 在线订购 |
| | LT1763CS8-5#PBF | 线性稳压器/LDO-电源管理 | IC REG LINEAR 5V 500MA 8SOIC | ￥30.45600 | 在线订购 |
