LM73605/LM73606 同步降压型电压转换器
Texas Instruments LM73605 和 LM73606 （LM73605/LM73606 Synchronous Step-Down Voltage Converters）是 3.5 V 至 36 V、5 A 同步降压转换器
发布时间：2018-06-13
Texas Instruments LM73605 和 LM73606 系列器件是易于使用的同步降压型 DC-DC 转换器，能驱动高达 5 A (LM73605) 或 6 A (LM73606) 的负载电流，采用 3.5 V 至 36 V 电源供电。LM73605a 和 LM73606 以极小的解决方案尺寸提供卓越的能效和输出精度特性。采用峰值电流模式控制。其它特性例如可调节开关频率、外部时钟同步、FPWM 选项、电源良好标志、精确使能、可调节软启动和跟踪为各种应用提供灵活、易于使用的解决方案。轻负载自动频率折返和可选的外部偏置提升了整个负载范围内的效率。该系列只需要很少的外部元件，采用适用于简单 PCB 布局的引脚分配，具有最佳的 EMI 和热性能。保护功能包括热关断、输入欠压锁定、逐周期限流和输出短路保护。LM73605 和 LM73606 器件引脚对引脚兼容，用于简单电流调节功能。
LM73605EVM-5V-2MHZ 评估模块 (EVM) 是一块完全组装且经过测试的电路板，用于评估 LM73605 同步降压转换器。EVM 工作电压为 6 V 至 36 V 输入，提供 5 V 输出电压，5 A 最大负载电流。
LM73605/LM73606 同步降压型电压转换器特性
同步整流
可湿性侧翼 QFN 封装 (WQFN)
低静态电流
0.8 μA 关断模式（典型值）
15 µA 无负载活动模式（典型值）
宽电压转换范围：
tON_MIN = 60 ns（典型值）
tOFF_MIN = 70 ns（典型值）
低 MOSFET 导通电阻：
RDS (ON)_HS = 53 mΩ（典型值）
RDS (ON)_LS = 31 mΩ（典型值）
外部偏置输入可提高能效
引脚可选择自动模式或强制的 PWM 工作模式
可调频率范围：350 kHz 至 2.2 MHz
可与外部时钟同步
内部补偿
电源良好标志
精密使能用于设置系统 UVLO
灵活的软启动功能：
启动到预偏压负载
固定或可调节软启动时间
输出电压跟踪
逐周期限流
带打嗝模式的短路保护
热关断保护
LM73605/LM73606 同步降压型电压转换器应用
工业分布式电源应用
电信系统
通用宽 VIN 稳压
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LM73606EVM-5V-400K | 开发板/评估板/验证板-开发板/套件/编程器 | LM73606 - DC/DC，步降 1，非隔离 输出评估板 | ￥512.86195 | 在线订购 |
 | | LM73605EVM-5V-400K | 开发板/评估板/验证板-开发板/套件/编程器 | LM73605EVM-5V-400K | ￥512.86195 | 在线订购 |
| | LM73605EVM-5V-2MHZ | 开发板/评估板/验证板-开发板/套件/编程器 | LM73605EVM-5V-2MHZ | ￥512.86195 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LM73605QRNPTQ1 | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 5A 30WQFN | ￥21.43800 | 在线订购 |
 | | LM73606QRNPTQ1 | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 1V 1 输出 6A 30-WFQFN 裸露焊盘 | ￥34.54920 | 在线订购 |
| | LM73605QRNPRQ1 | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 5A 30WQFN | ￥9.29880 | 在线订购 |
| | LM73606QRNPRQ1 | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 6A 30WQFN | ￥51.99876 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | LM73606RNPT | DC-DC电源芯片-电源管理 | 降压 开关稳压器 IC 正 可调式 1V 1 输出 6A 30-WFQFN 裸露焊盘 | ￥30.94200 | 在线订购 |

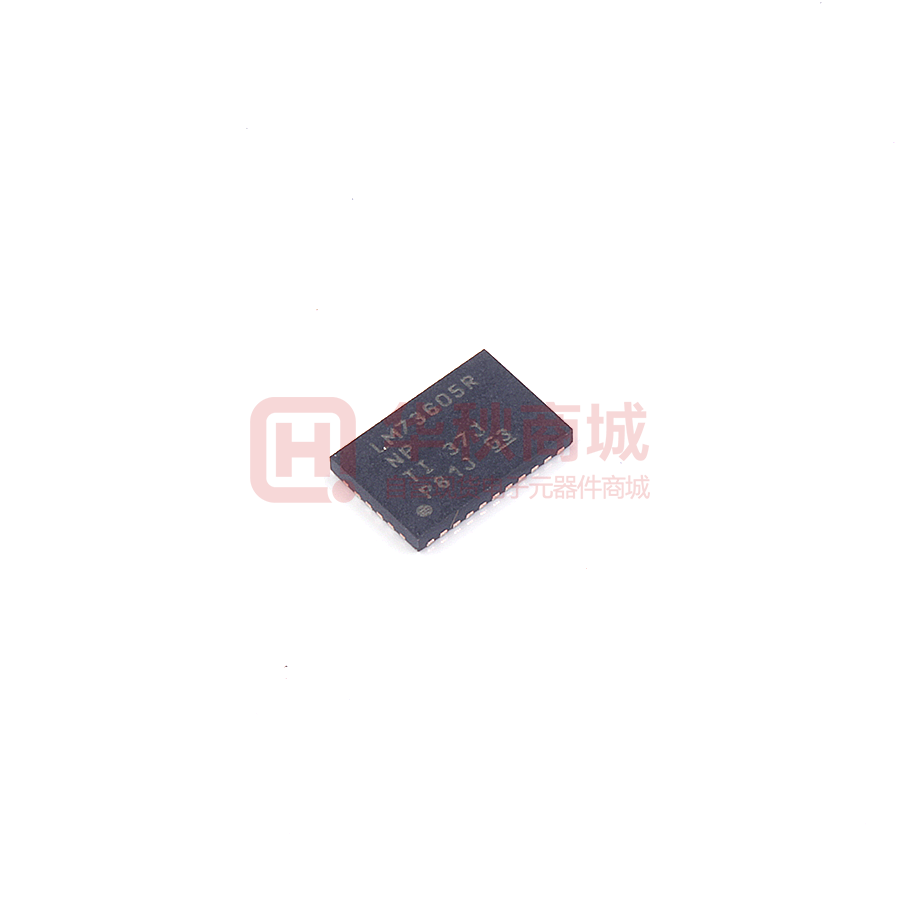

| | LM73605RNPT | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 5A 30WQFN | ￥31.11369 | 在线订购 |
| | LM73605RNPR | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 5A 30WQFN | ￥13.27320 | 在线订购 |
