DWM1001 UWB/BLE 模块和开发工具

Decawave 的模块( DWM1001 UWB/BLE Module and Development Tools）结合了 DW1000 UWB TXRX、Nordic Semiconductor 的 nRF52832 MCU 和一个 3 轴加速计，能够实现快速 RTLS 应用部署

发布时间：2018-06-13

Decawave 的 DWM1001 模块基于 DW1000 超宽带（UWB）收发器 IC，是一个 IEEE 802.15.4-2011 UWB 实现。该模块集成了 UWB 和蓝牙天线、所有射频电路、一个 Nordic Semiconductor nRF52832 BLE MCU 和一个 3 轴加速计。每个模块可以配置为实时定位系统（RTLS）的锚点或标签，也可以充当网络网关设备。BLE 允许客户与电话和平板电脑进行连接，以进行配置或实现可视化目的。当进入/离开预定义区域时，通过唤醒或关闭标签，BLE 还可以用于使用定位点进行电源管理。内置的天线和电源管理功能极大地简化了标签和锚点的设计，同时加速计能够优化电池寿命，并通过自适应闪光率使用大量标签。

特性
Decawave DW1000 UWB 收发器 Nordic nRF52832 BLE 微控制器运动传感器：ST 3 轴加速计	UWB 通道 5 印制 PCB 天线（6.5 GHz），BLE 片式天线预加载“随时可用”RTLS 固件低功耗设计，供电电压：2.8 V 至 3.6 V
优势
能够使用锚点、标签和网关快速让整个 RTLS 系统启动并运行加快产品设计，实现更快的上市速度（TTM）并降低开发成本随时可用的嵌入式固件最大限度地减少了软件开发	用户应用领域可定制低功耗硬件设计和软件架构，实现了长电池寿命 FCC 和 ETSI 认证：目标 2018 年 1 季度

目标应用

工厂自动化
卫生保健
安全与保障

4. 物流

5. 仓储

6. 农业

开发板 - DWM1001-DEV

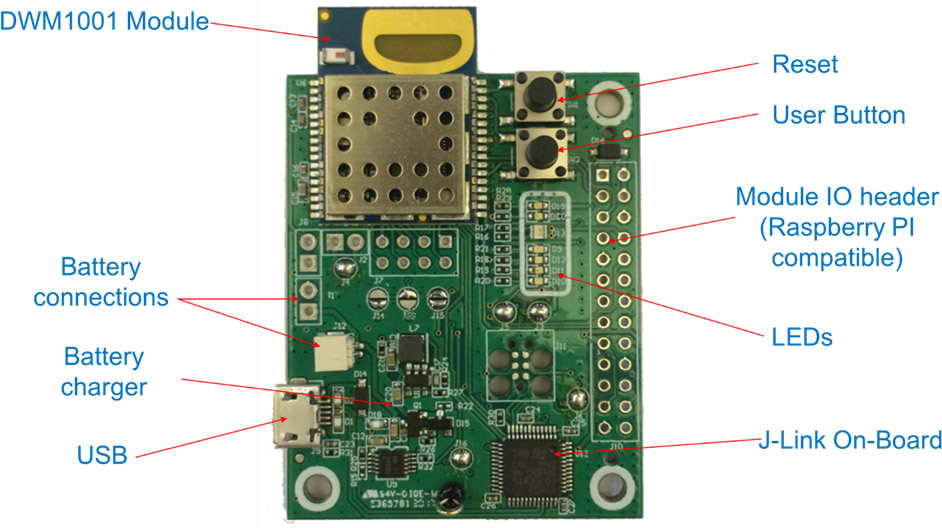

DWM1001-DEV 开发板包括了DWM1001 模块、电池连接器和充电电路、LED、按钮、Raspberry Pi 和 USB 连接器。此外，该板还配备 J-Link OB，增加了调试和虚拟 COM 端口功能。

特性
通过板上针座访问所有 DWM1001 GPIO 和接口 J-Link 支持调试和刷新电池连接器和充电电路重置和用户定义按钮和 LED 26 针 Raspberry Pi 兼容针座（不包括）
优势
支持 UWB 和智能蓝牙® 通过 J-Link OB 提供刷新和调试支持灵活的架构设计系统级模块应用的嵌入式 API 用于通过 SPI、UART 和 BLE 进行配置和控制的外部 API

MDEK1001 RTLS 套件

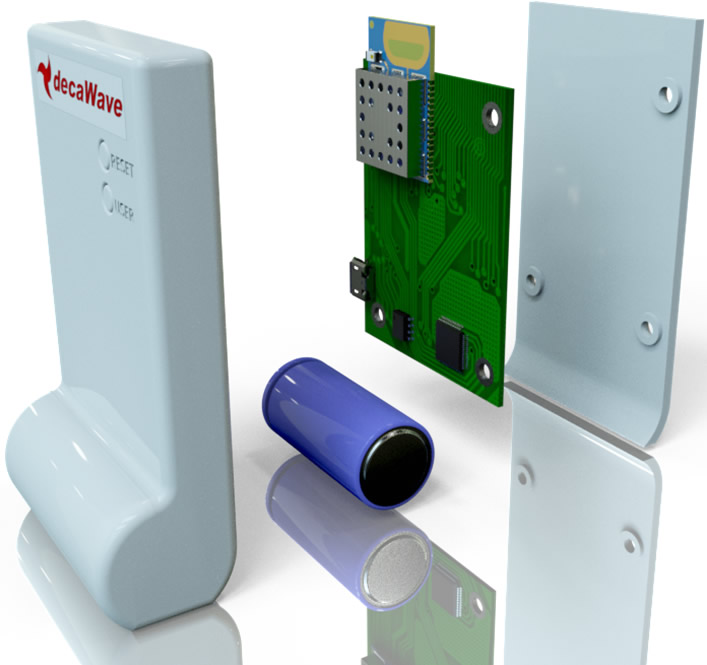

MDEK1001 为对可扩展 RTLS 网络解决方案感兴趣的客户提供了必需的硬件、软件和开发环境，以便他们快速评估其功能和性能。该评估套件包括 12 个开发板（DWM1001-DEV）和一个可用于配置网络和设备可视化（需要兼容平板电脑）的 Android 应用。该套件将与边界路由器功能兼容，且每个单元都可用作开发平台，因为它基于 DWM1001-DEV，可提供 USB 刷新/调试并访问所有模块的 GPIO。

用户评估步骤
将 4 个以上的单元安装在墙上并启动它们将剩余单元通电在平板电脑应用中找到这些单元将单元配置为锚点（墙）或标签上传平面图（可选）在屏幕上可视化标签位置直接从移动应用修改更新速率

特性	优势
高度可配置的锚点和标签系统默认定位速率：1 Hz，最大：10 Hz 基于运动传感器活动的自适应更新速率典型 X-Y 定位精度：<10 厘米	开箱即用的无线 RTLS 使用 Android 应用配置并可视化 RTLS 网络快速评估 DWM1001 模块功能将固件定制到应用的 API 结合多个套件，并构建概念验证

Dev Boards and Kits
图片	数据手册	产品型号	产品分类	产品描述	价格	操作
		DWM1001-DEV			￥257.22861	在线订购
		MDEK1001	时钟/计时 - 时钟缓冲器，驱动器	DWM1001 KIT-NO BATTERIES		在线订购

DWM1001 Module
图片	数据手册	产品型号	产品分类	产品描述	价格	操作
		DWM1001				在线订购

特性
Decawave DW1000 UWB 收发器 Nordic nRF52832 BLE 微控制器运动传感器：ST 3 轴加速计	UWB 通道 5 印制 PCB 天线（6.5 GHz），BLE 片式天线预加载“随时可用”RTLS 固件低功耗设计，供电电压：2.8 V 至 3.6 V
优势
能够使用锚点、标签和网关快速让整个 RTLS 系统启动并运行加快产品设计，实现更快的上市速度（TTM）并降低开发成本随时可用的嵌入式固件最大限度地减少了软件开发	用户应用领域可定制低功耗硬件设计和软件架构，实现了长电池寿命 FCC 和 ETSI 认证：目标 2018 年 1 季度
