LTM4651 DC/DC µModule® 稳压器
![LTM4651 DC/DC µModule® 稳压器](http://file.elecfans.com/web1/M00/57/EC/pIYBAFtNxTaANsu9AABJJK4Khkg506.jpg)
Linear 的非隔离式反相输出 μModule 稳压器(LTM4651 DC/DC µModule® Regulator)可以从正输入电源电压产生 -26.5 V 至 -0.5 V 的输出
发布时间:2018-06-13
Linear Technology 的 LTM4651 是一款超低噪声、58 V、24 W DC/DC μModule 反相拓扑稳压器。它从正输入电源电压(VIN)调节出负输出电压(VOUT-),设计用于满足 EN55022 的辐射要求。传统的辐射要求可以通过添加标准的滤波组件来满足。
封装中包括开关控制器、功率 MOSFET、电感器、滤波器和支持组件。只要输入和输出电压符合 LTM4651 的安全工作区标准,LTM4651 就可以将 VOUT 调节到 -0.5 V 和 -26.5 V 之间的值:VIN + |VOUT-| ≤58 V。该模块支持 250 kHz 至 3 MHz 的开关频率范围(默认为 400 kHz),且可以同步至外部时钟。
尽管它是一个反相拓扑结构稳压器,但不需要电平转换电路来连接 LTM4651 的 RUN、PGOOD 或 CLKIN 引脚;这些引脚以 GND 为基准。
LTM4651 采用 15.0 mm x 9.0 mm x 5.01 mm BGA 封装,端子表面处理采用 SnPb 或符合 RoHS。

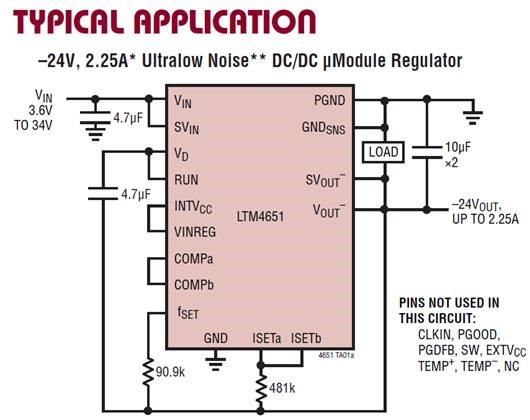

典型应用

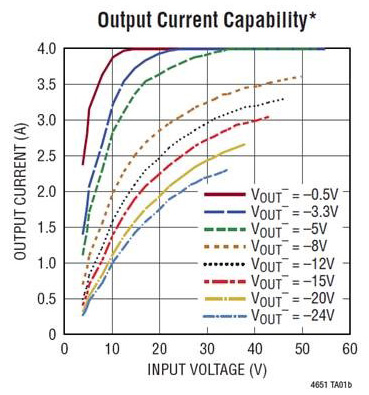

输出电流能力
LTM4651 DC/DC µModule® 稳压器特性
宽输入电压范围:3.6 V 至 58 V
符合 EN55022 B 类标准
高达 4 A 输出电流
12 VIN 至 -24 VOUT 的 24 W 输出,PLOSS = 5 W,TA = 60°C,tRISE = 60°C,200 LFM
输出电压范围:-26.5 V ≤ VOUT- ≤ -0.5 V
安全工作区域:VIN + | VOUT- | ≤ 58 V,在负载、线路和温度范围内实现了 ±1.67 % 的直流输出电压最大总误差(-40°C 至 +125°C)
完全低 EMI 开关模式电源
与多个 LTM4651 并行和当前共享
恒频电流模式控制
频率同步范围:250 kHz 至 3 MHz
电源良好指示灯和可编程软启动
过流 / 过压 / 过热保护
15.0 mm x 9.0 mm x 5.01 mm BGA 封装
LTM4651 DC/DC µModule® 稳压器应用
航空电子、工业控制和测试设备
视频、成像和仪器
48 V 电信和网络电源
射频系统
