Si828x ISOdriver 栅极驱动器
Silicon Labs Si828x 隔离式栅极驱动器系列（Si828x ISOdriver Gate Drivers）为逆变器和电机驱动提供极致保护
发布时间：2018-06-13
Silicon Labs 全新的 Si828x ISOdriver 产品组合是 4 amp 隔离式栅极驱动器系列，具有对 IGBT 驱动应用至关重要的去饱和检测和次级侧上电指示功能，可保护电源逆变器和电机驱动应用中的绝缘栅双极晶体管 (IGBT) 开关。
Si828x ISOdriver 系列可提供工业级隔离，包括可选的 DC-DC 转换器、快速去饱和检测、出色的定时特性以及卓越的抗噪和瞬态抗扰能力等。
Si828x 的特征是配合去饱和检测的 4 amp 栅极驱动器，用于监视 IGBT 的过流，发生过流时 Si828x 驱动器在将控制器更新为故障状态的同时，会启动开关的控制关断功能，进而为 IGBT 和系统提供保护。其他的集成功能包括分离式输出、防止寄生性栅极导通的米勒箝位、驱动器功率状态以及向控制器反馈故障。

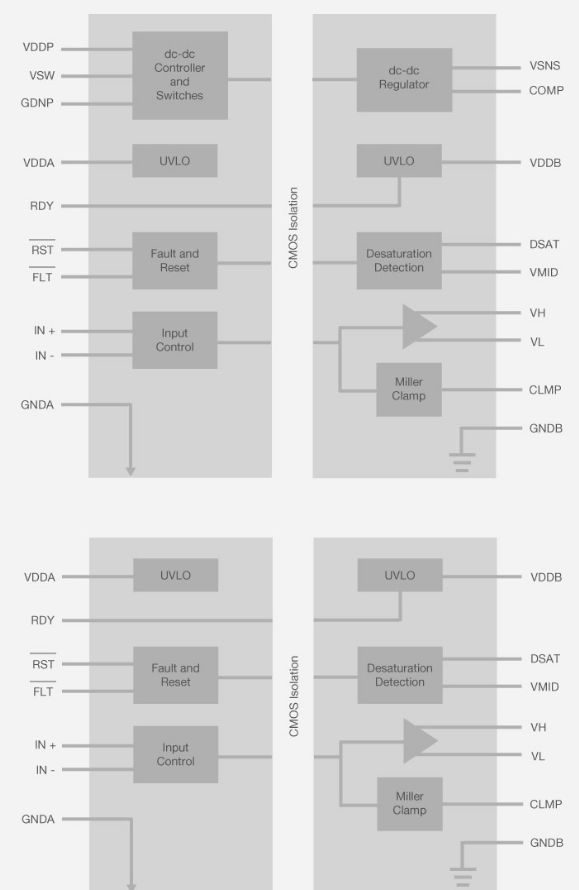

原理图
Si828x ISOdriver 栅极驱动器特性
工业级隔离：高瞬态抗扰能力、高可靠性、5 kVRMS 承受能力
隔离式栅极驱动器市场中最全面的特性集成
可选的 DC-DC 集成转换器能简化电路板布局和驱动器电源设计
业内最快速的去饱和检测：比竞争对手产品速度快达 10 倍
具有低传播延迟 (< 55 ns) 的最快、最精确的定时规格：优于光耦合器解决方案 10 倍，优于竞争对手 CMOS 解决方案 2 倍
高压条件下保持长使用寿命（1000 V 条件下 100 年）
Si828x ISOdriver 栅极驱动器应用
电机控制
电源逆变器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SI8285_86-KIT | 开发板/评估板/验证板（废弃） | EVALUATIONKITFORSI8285ANDSI | ￥216.00024 | 在线订购 |
 | | SI8281-KIT | 开发板/评估板/验证板（废弃） | EVALUATIONKITFORSI8281DEVICE | 在线订购 | |
 | | SI8284-KIT | 开发板/评估板/验证板（废弃） | EVALUATIONKITFORSI8284DEVICE | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | SI8286BD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISI5KVGATEDRIVER16SOIC | 在线订购 | |
| | SI8286CD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISI5KVGATEDRIVER16SOIC | 在线订购 | |
| | SI8285BD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISI5KVGATEDRIVER16SOIC | 在线订购 | |
| | SI8285CD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISI5KVGATEDRIVER16SOIC | 在线订购 | |
_tmb.jpg) | | SI8282BD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISI5KVGATEDRIVER20SOIC | 在线订购 | |
| | SI8281BD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISI5KVGATEDRIVER20SOIC | 在线订购 | |
| | SI8281CD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | 4A Gate Driver Capacitive Coupling 5000Vrms 1 Channel 20-SOIC | 在线订购 | |
| | SI8282CD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISI5KVGATEDRIVER20SOIC | 在线订购 | |
 | | SI8283BD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISI5KVGATEDRIVER24SOIC | 在线订购 | |
| | SI8283CD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISI5KVGATEDRIVER24SOIC | 在线订购 | |
| | SI8284BD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISI5KVGATEDRIVER24SOIC | 在线订购 | |
| | SI8284CD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | OPTOISI5KVGATEDRIVER24SOIC | 在线订购 | |
 | SI8287BD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | 4.0AMPDRIVERWITHDESATDETECT | 在线订购 | ||
| SI8287CD-IS | 隔离式栅极驱动器-信号隔离器件及模块 | 4.0AMPDRIVERWITHDESATDETECT | 在线订购 |
