UCC24612 同步整流器控制器
Texas Instruments UCC24612 （UCC24612 Synchronous Rectifier Controllers）是高频率的多模同步整流器 (SR) 控制器
发布时间：2018-06-13
Texas Instruments UCC24612 是高性能同步整流器控制器和驱动器，用于标准和逻辑电平 N 沟道 MOSFET 功率器件。通过实施近乎理想的二极管仿真，UCC24612 降低了输出整流器损耗并间接降低了初级侧的损耗。漏源 (VDS) 检测控制方法使得 UCC24612 能与多个拓扑结构配合工作，如有源箝位反激式、QR/DCM/CCM 反激式、LLC 等。
集成的特性简化了设计工作，能让 UCC24612 在各种各样的应用和频率下具有出色的性能。宽工作 VDD和 VD 使其适用于具有高达 28 V 输出的系统中。能效和噪声抗扰度通过自适应最小关断时间得到增强。UCC24612-1 和 UCC24612-2 版本具有不同最小导通时间，从而提供更高的噪声抗扰度。连续导通模式 (CCM) 中的稳健工作通过比例式栅极驱动和 CCM 周期限制预关断得到进一步加强。
UCC24612 具有多个功能，从而提升了能效。具有短传播延迟的快速比较器降低了开关损耗。9.5 V 栅极驱动箝位，降低了 MOSFET 驱动损耗。依赖频率的待机模式进一步降低了待机功耗。这些特性有助于 UCC24612 在较大型系统中满足严格的能效标准，包括能源部 (DoE) VI 级和欧盟行为准则 (CoC) Tier 2。

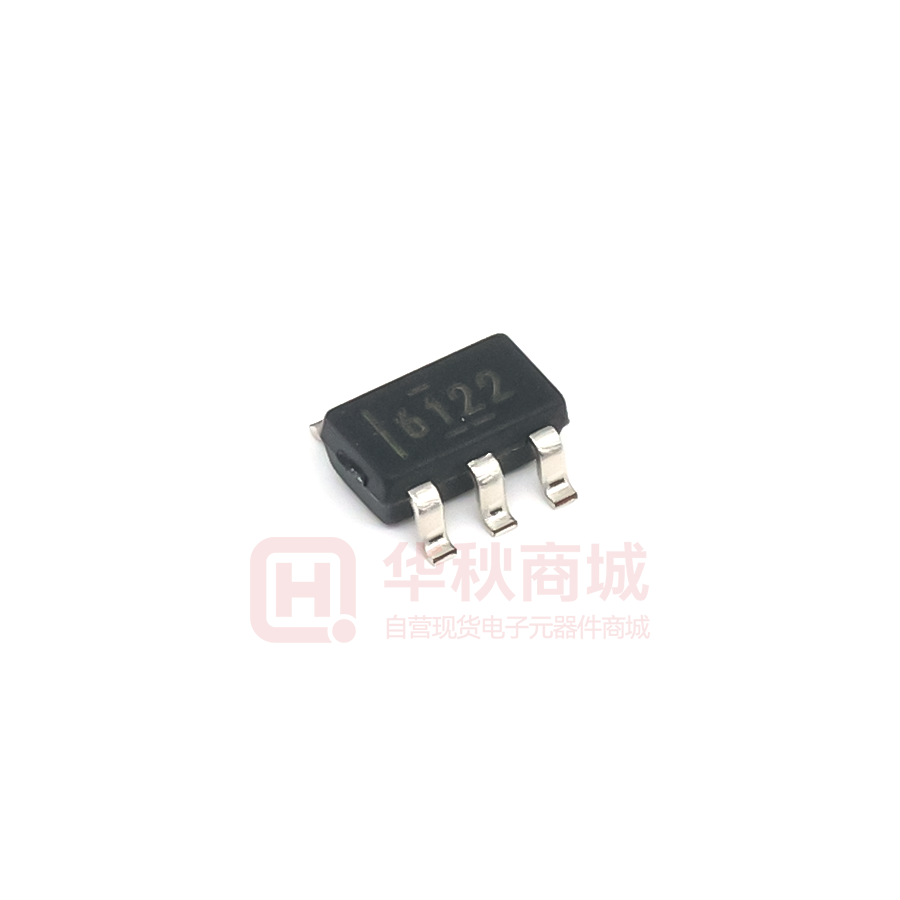

UCC24612 采用 SOT23-5 封装。
UCC24612 同步整流器控制器特性
支持有源箝位反激式、QR、DCM、CCM 反激式和 LLC 等拓扑结构
MOSFET VDS 检测高达 230 V
工作频率高达 100 kHz
UCC24612-1 1 MHz
UCC24612-2 800 kHz
宽 VDD 范围允许 5 V 至 28 V 输出系统的直接偏置
4 A 灌入电流，1 A 拉出栅极驱动器电流，具有比例栅极驱动
自适应最小关断时间实现更高的噪声抗扰度
周期限制预关断提高了 CCM 中的效率
高压侧或低压侧可配置
320 µA 待机电流的自动轻负载和休眠模式管理
16 ns 典型传播延迟
9.5 V 栅极驱动箝位减小驱动损耗
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | UCC24612-1EVM | 其他分类 | EVAL BOARD FOR UCC24612-1 | ￥1035.96978 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | UCC24612-2DBVT | AC-DC开关电源芯片-电源管理 | 电源控制器 转接器 SOT-23-5 | ￥6.95369 | 在线订购 |
| | UCC24612-1DBVT | AC-DC开关电源芯片-电源管理 | UCC24612-1DBVT | ￥7.42694 | 在线订购 |
| | UCC24612-1DBVR | AC-DC开关电源芯片-电源管理 | UCC24612-1DBVR | ￥2.57040 | 在线订购 |
| | UCC24612-2DBVR | AC-DC开关电源芯片-电源管理 | UCC24612-2DBVR | ￥4.11480 | 在线订购 |
