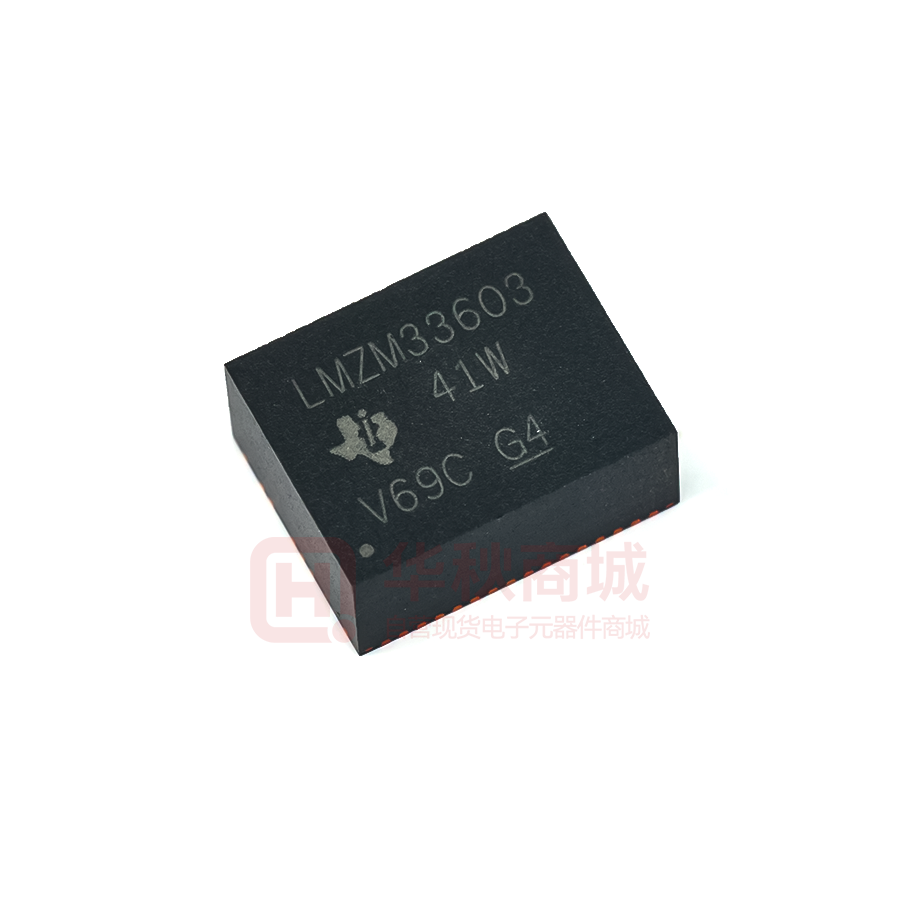

LMZM33602/03 降压型 DC/DC 电源模块
Texas Instruments LMZM33602 和 LMZM33603 4 V 至 36 V、2 A/3 A 降压型 DC/DC 电源模块（LMZM33602/03 Step-Down DC/DC Power Modules）采用紧凑的 7 mm x 9 mm x 4 mm QFN 封装
发布时间：2018-06-13
Texas Instruments 的 LMZM33602 和 LMZM33603 是简单易用的集成电源解决方案，在扁平的封装中集成了一个功率 MOSFET、一个 2 A/3 A 降压式 DC/DC 转换器、一个屏蔽式电感器和多个无源元件。这一电源解决方案仅需要四个外部元件，并免除了环路补偿和磁性元件的选择过程。
该器件的 9 mm x 7 mm x 4 mm 18 引脚 QFN 封装易于焊接到印刷电路板上，实现扁平、紧凑的负载点设计。完整的功能集包括电源良好、可编程 UVLO、预偏置启动、过流和过热保护，使得 LMZM33603 成为各种应用的出色供电器件。
LMZM33602/03 降压型 DC/DC 电源模块特性
完整的集成式电源解决方案
仅需要四个外部元件
极小的解决方案尺寸 < 100 mm2
9 mm x 7 mm x 4 mm QFN 封装
所有引脚均设于封装周边
引脚兼容 3 A LMZM33603 (LMZM33602)
具有 2 A LMZM33602 兼容引脚 (LMZM33603)
输出电压范围：
1 V 至 18 V (LMZM33602)
1 V 至 13.5 V @ 3 A (LMZM33603)
1 V 至 18 V @ 2 A (LMZM33603)
输入电压范围：4 V 至 16 V
能效高达 95%
可调开关频率（200 kHz 至 1.2 MHz）
与外部时钟同步
电源良好输出
符合 EN55011 B 级辐射 EMI 标准
IC 结的工作温度范围：-40°C 至 +125°C
工作环境温度：-40°C 至 +105°C
使用 LMZM33602 和 WEBENCH® Power Designer 以及 LMZM33603 和 WEBENCH® Power Designer 创建定制设计
LMZM33602/03 降压型 DC/DC 电源模块应用
工厂和楼宇自动化
智能电网和能源
工业
医疗
国防
反向输出应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMZM33602EVM | 开发板/评估板/验证板-开发板/套件/编程器 | LMZM33602 - DC/DC，步降 1，非隔离 输出评估板 | ￥534.11902 | 在线订购 |
| | LMZM33603EVM | 开发板/评估板/验证板-开发板/套件/编程器 | LMZM33603 - DC/DC，步降 1，非隔离 输出评估板 | ￥512.75683 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | LMZM33602RLRR | 隔离电源模块-电源管理 | LMZM33602RLRR | ￥71.33400 | 在线订购 |
| | LMZM33603RLRR | 隔离电源模块-电源管理 | LMZM33603RLRR | ￥55.91160 | 在线订购 |
