TLV906x 10 MHz,RRIO,CMOS运算放大器
德州仪器(TI)的TLV906x是10 MHz,轨到轨输入和输出(RRIO),1.8 V至5.5 V运算放大器(TLV906x 10 MHz, RRIO, CMOS Operational Amplifiers),可为具有挑战性的系统提供高性能
发布时间:2018-06-13
德州仪器(TI)的 TLV9061,TLV9062和TLV9064分别是单通道,双通道和四通道低压(1.8 V至5.5 V)运算放大器(运算放大器),具有轨到轨输入和输出摆幅功能。这些器件是高性价比的解决方案,适用于需要低压工作,小尺寸和高容性负载驱动的应用。尽管TLV906x的容性负载驱动为100 pF,但电阻性开环输出阻抗使得更高容性负载的稳定性变得更加简单。这些运算放大器专为低压工作(1.8 V至5.5 V)而设计,其性能规格与OPAx316和TLVx316器件类似。
TLV906x系列有助于简化系统设计,因为该系列具有单位增益稳定性,集成了RFI和EMI抑制滤波器,并且在过驱动条件下不提供相位反转。
微 尺寸封装,如SOT-553和WSON,适用于所有通道型号(单通道,双通道和四通道),以及行业标准封装,如SOIC,MSOP,SOT-23和TSSOP。
TLV906x 10 MHz,RRIO,CMOS运算放大器特性
轨到轨输入和输出
低输入失调电压:±0.3 mV
单位增益带宽:10 MHz
低宽带噪声:10 nV / √Hz
低输入偏置电流:0.5 pA
低静态电流:538μA
团结增益稳定
内部RFI和EMI滤波器
在低至1.8 V的电源电压下工作
由于电阻性开环输出阻抗,更容易通过更高的容性负载稳定
扩展温度范围:-40°C至+ 125°C
TLV906x 10 MHz,RRIO,CMOS运算放大器应用
电动自行车
烟雾探测器
暖通空调(加热,通风和空调)
电机控制:交流感应
冰箱
可穿戴设备
笔记本电脑
洗衣机
传感器信号调节
电源模块
条码扫描仪
有源滤波器
低侧电流检测
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

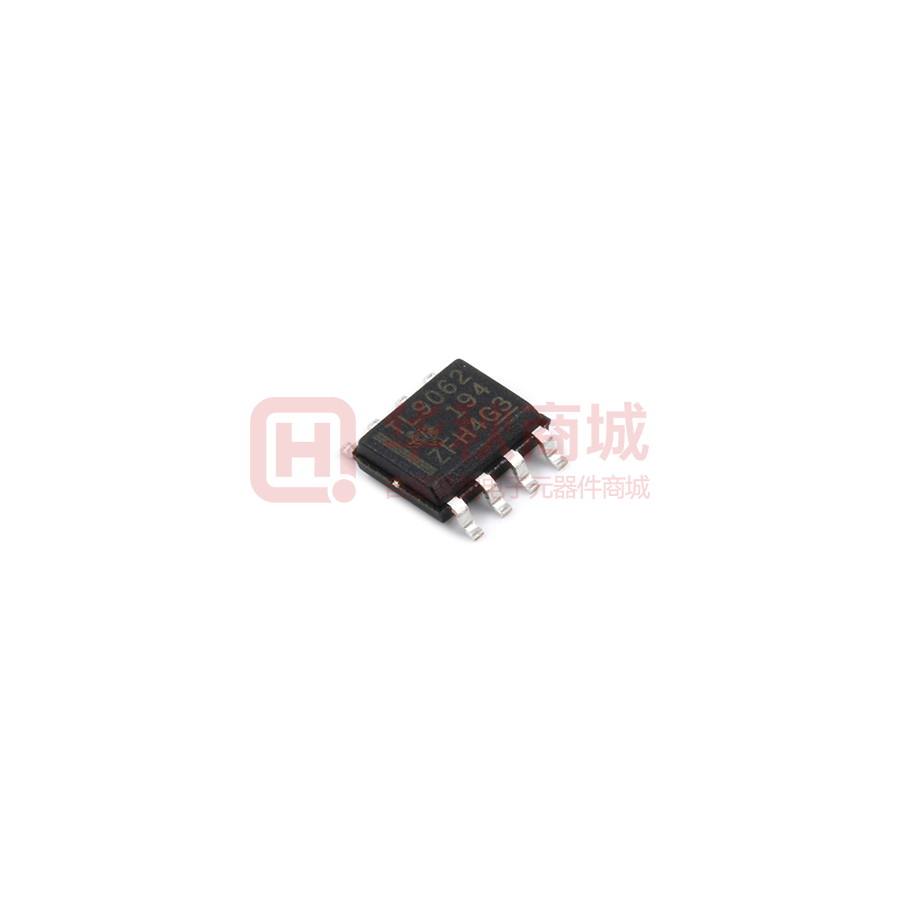

| TLV9062IDR | 通用放大器-运算放大器及比较器 | 双路、5.5V、10MHz 运算放大器 | ¥0.95084 | 在线订购 | |

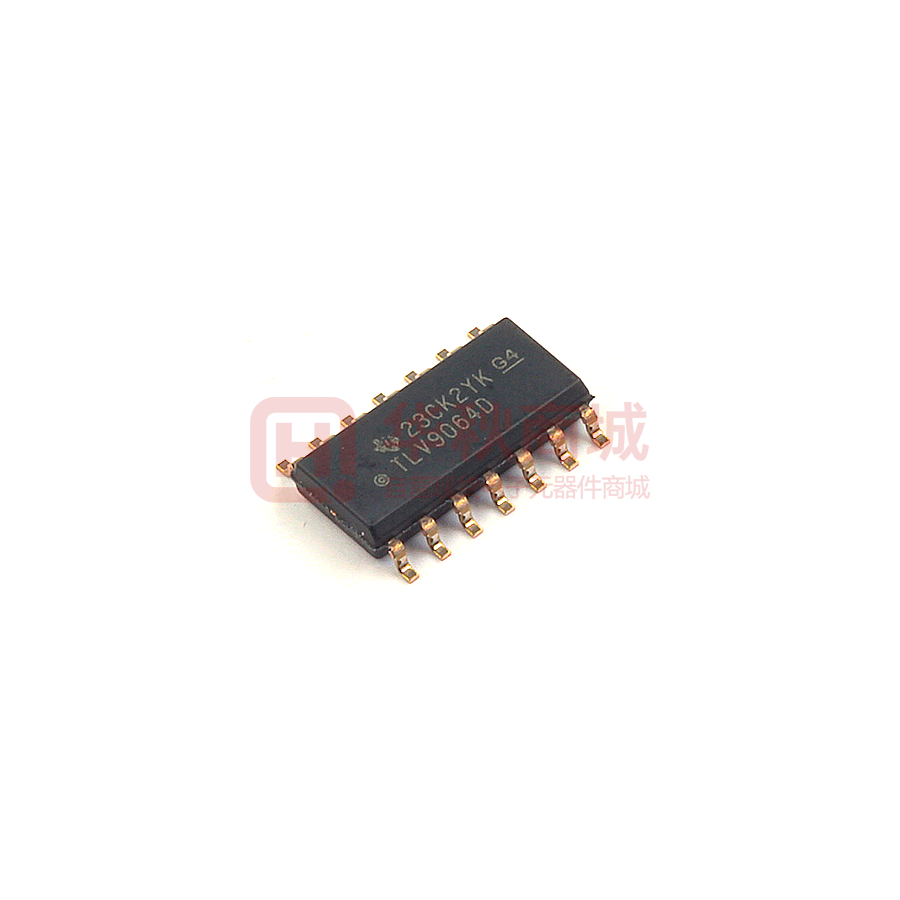

| TLV9064IDR | 通用放大器-运算放大器及比较器 | CMOS 放大器 4 电路 SOIC14 | ¥1.62810 | 在线订购 | |
| TLV9062IDSGT | 通用放大器-运算放大器及比较器 | IC CMOS 2 CIRCUIT 8WSON | ¥4.18000 | 在线订购 | |
| TLV9062IPWR | 通用放大器-运算放大器及比较器 | IC CMOS 2 CIRCUIT 8TSSOP | ¥0.98302 | 在线订购 | |
| TLV9064IPWT | 通用放大器-运算放大器及比较器 | IC CMOS 4 CIRCUIT 14TSSOP | ¥4.84000 | 在线订购 | |
| TLV9061IDPWR | 通用放大器-运算放大器及比较器 | IC CMOS 1 CIRCUIT 5X2SON | ¥2.24986 | 在线订购 | |
| TLV9062IDGKT | 通用放大器-运算放大器及比较器 | IC CMOS 2 CIRCUIT 8VSSOP | ¥3.85000 | 在线订购 |
