ADG1611/ADG1612/ADG1613 四 (4) SPST 开关
![ADG1611/ADG1612/ADG1613 四 (4) SPST 开关](http://file.elecfans.com/web1/M00/57/EB/pIYBAFtNwtWAORO-AAAo_4aDrrs009.jpg)
Analog Devices 的开关(ADG1611/ADG1612/ADG1613 Quad (4) SPST Switches)用于电池供电型通信和音/视频系统
发布时间:2018-06-13

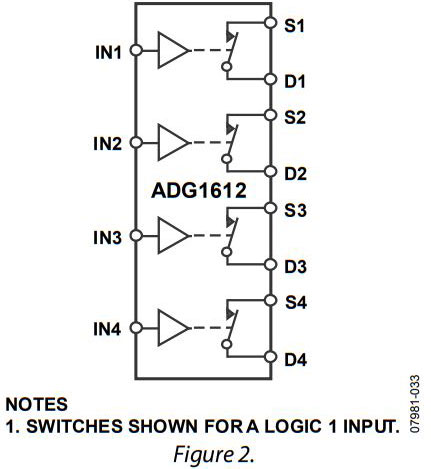

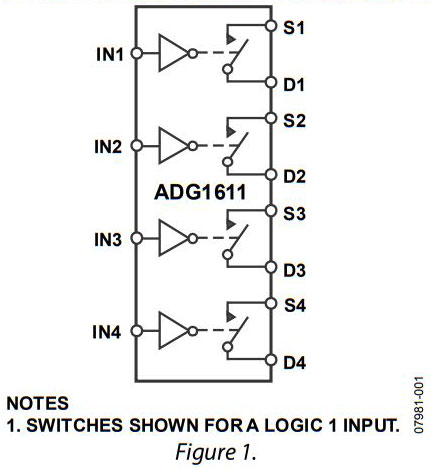

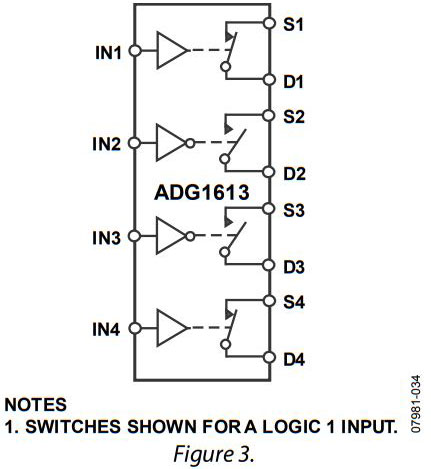

ADI 的 ADG1611、ADG1612 和 ADG1613 内置四个独立的单刀单掷 (SPST) 开关。ADG1611 和 ADG1612 的不同之处只是数字控制逻辑反向。ADG1611 开关导通时相应的控制输入端为逻辑 0,而 ADG1612 开关此时则需要逻辑 1。ADG1613 有两个开关的数字控制逻辑与 ADG1611 相似,其余两个开关的控制逻辑则相反。接通时,各开关在两个方向的导电性能相同,且输入信号范围可扩展至电源。断开条件下,将阻断等于或低于电源的信号电平。ADG1613 在闭合前先断开,适用于多路复用器应用。该设计的固有特性是切换数字输入时低电荷注入,用于把瞬变降至最小。对于低导通电阻和低失真至关重要的数据采集和增益开关应用,超低导通电阻使这些开关成为其理想的解决方案。导通电阻曲线在整个模拟输入范围内都非常平坦,可确保开关音频信号时拥有出色的线性度和低失真性能。CMOS 结构确保了超低功率耗散,因此非常适合用于便携式和电池供电型仪器。ADG1611/ADG1612/ADG1613 非常适用于电池供电型通信和音频/视频系统。
ADG1611/ADG1612/ADG1613 四 (4) SPST 开关特性
±3.3 V 至 ±8 V 双工作电源
3.3 V 至 16 V 单工作电源
1 Ω 导通电阻(典型值)
0.2 Ω 导通电阻平坦度
无需 VL 电源
3 V 逻辑兼容输入
轨至轨工作
ADG1611/ADG1612/ADG1613 四 (4) SPST 开关应用
电池供电型设备
手持设备
通信
医疗
音频/视频信号通路
继电器替代方案
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | ADG1612BCPZ-REEL7 | 模拟开关芯片-电子开关 | IC SWITCH QUAD SPST 16LFCSP | ¥34.45200 | 在线订购 |
![]() | | ADG1611BRUZ-REEL7 | 模拟开关芯片-电子开关 | IC SWITCH QUAD SPST 16TSSOP | ¥17.52840 | 在线订购 |
![]() | | ADG1611BRUZ | 模拟开关芯片-电子开关 | IC SWITCH QUAD SPST 16TSSOP | ¥55.44280 | 在线订购 |
![]() | | ADG1612BCPZ-REEL | 模拟开关芯片-电子开关 | IC SWITCH QUAD SPST 16LFCSP | ¥20.13000 | 在线订购 |
![]() | | ADG1611BCPZ-REEL7 | 模拟开关芯片-电子开关 | IC SWITCH QUAD SPST 16LFCSP | ¥45.53280 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
![]() | | EVAL-CN0276-SDPZ | 开发板/评估板/验证板(废弃) | BOARD EVAL CN0276-SDPZ | 在线订购 |
