TPS6306x 降压升压转换器
Texas Instruments TPS6306x （TPS6306x Buck-Boost Converters）是高输入电压、降压-升压转换器，具有 2 A 开关电流
发布时间：2018-06-13
Texas Instruments 的 TPS6306x 系列器件为通过三芯至六芯碱性、NiCd 和 NiMH 电池或者单芯或双芯锂离子或锂聚合物电池供电的产品提供电源解决方案。在使用双芯锂离子或锂聚合物电池时，输出电流可高达 2 A，放电后可将电压降至 5 V 或更低。这款降压-升压转换器基于固定频率、脉宽调制 (PWM) 控制器，使用同步整流来获得最高能效。负载电流低时，转换器进入省电模式，从而在较宽负载电流范围保持高能效。省电模式可禁用，以强制转换器恒频运行。这些开关中的最大平均电流限于典型值为 2.25 A 的电流。输出电压使用外部电阻分压器进行编程，或者在芯片内部固定。通过禁用该转换器可以将电池消耗降至最低。在关断期间负载与电池之间是断开的。

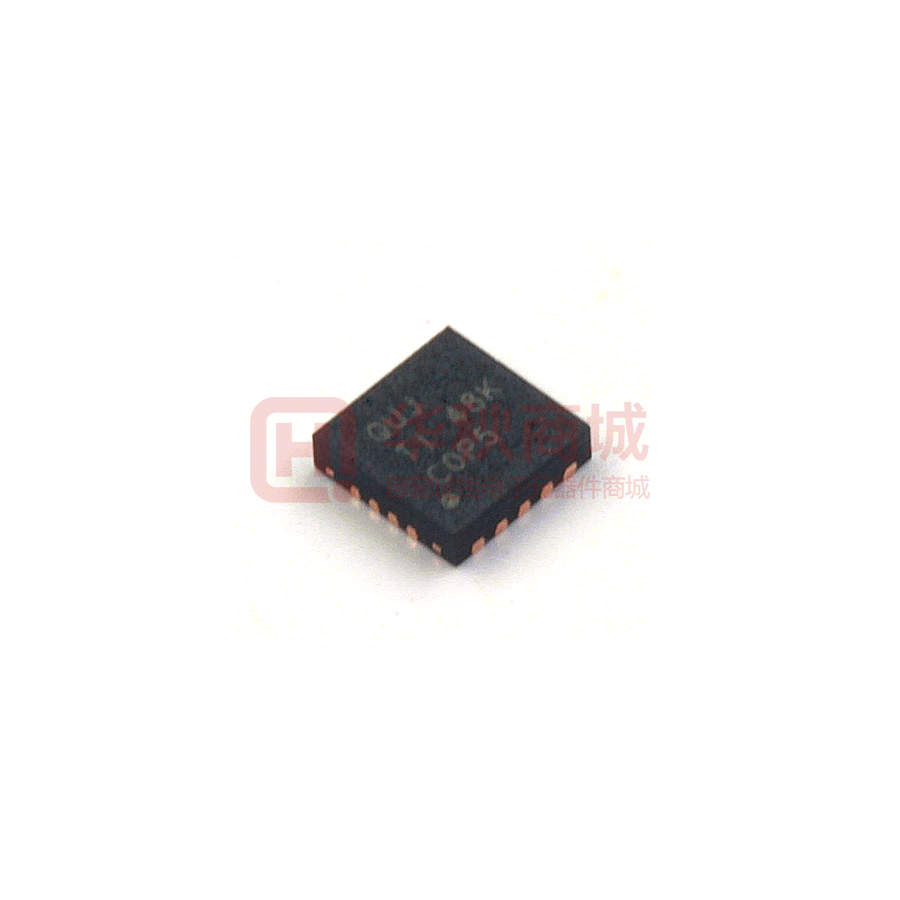

这些器件采用 3 mm x 3 mm、10 引脚 WSON (DSC)、PowerPAD 封装。
TPS6306x 降压升压转换器特性
输入电压范围：2.5 V 至 12 V
能效高达 93%
5 V (VIN< 10 V) 下的输出电流：降压模式下为 2 A
5 V (VIN> 4 V) 下的输出电流：升压模式下为 1.3 A
在降压和升压工作模式之间自动转换
典型器件静态电流 < 30 µA
2.5 V 至 8 V 恒定或可调输出电压
具有省电模式，可改善低输出功率时的能效
强制工作在 2.4 MHz 固定频率和同步功能选择
电源良好输出
降压-升压重叠控制
关断期间负载断开
超温保护
过压保护
TPS6306x 降压升压转换器应用
双芯锂离子应用
DSC 和便携式摄像机
笔记本电脑
工业计量设备
超移动 PC 和移动互联网设备
个人医疗产品
高功率 LED
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS63060EVM-619 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | TPS63060 - DC/DC, Step Up or Down 1, Non-Isolated Outputs Evaluation Board | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS63060DSCR | DC-DC电源芯片-电源管理 | 降压-升压型-40℃~+85℃@（TA）1降压升压可调2.5V~8V 2A 2.5V~12V 2.4MHz WSON10_3X3MM_EP DC-DC转换器ROHS | ￥6.28560 | 在线订购 |
 | | TPS63061DSCR | DC-DC电源芯片-电源管理 | TPS63061 2.5V TO 12V INPUT VOLTA | ￥12.05280 | 在线订购 |
 | | TPS63060DSCT | DC-DC电源芯片-电源管理 | IC REG BCK BST ADJ 2A 10WSON | ￥4.26600 | 在线订购 |
| | TPS63061DSCT | DC-DC电源芯片-电源管理 | 2.5V 至 12V 输入电压、效率为 93% 的 2.25A 开关限流降压/升压转换器 | ￥29.34325 | 在线订购 |
| | TPS63060MDSCTEP | DC-DC电源芯片-电源管理 | 具有 2A 开关电流的高输入电压降压/升压转换器 | ￥105.74282 | 在线订购 |
