    TPS6303x 降压升压转换器

    TPS6303x 降压升压转换器

    Texas Instruments TPS6303x (TPS6303x Buck-Boost Converters)是高能效单电感器降压升压转换器,具有 1 A 开关

    发布时间:2018-06-13

    Texas Instruments 的 TPS6303x 系列器件为通过双芯或三芯碱性、镍镉或镍氢以及单芯锂离子或锂聚合物电池供电的产品提供电源解决方案。在使用单芯锂离子或锂聚合物电池时,输出电流可高达 600 mA,放电后可将电压降至 2.5 V 或更低。降压转换器基于恒频、脉宽调制 (PWM) 控制器,可使用同步整流来获得最高能效。负载电流低时,转换器进入省电模式,从而在较宽负载电流范围保持高能效。省电模式可禁用,以强制转换器恒频运行。这些开关器件中的最大平均电流被限制为 1000 mA(典型值)。输出电压可通过外部电阻分压器进行编程,或者由芯片内部固定。通过禁用该转换器可以将电池消耗降至最低。在关断期间负载与电池之间是断开的。

    TPS6303x 器件工作在 -40°C 至 +85°C 自然风冷温度范围内。这些器件采用 10 引脚 VSON 封装(QFN),体积为 2.5 mm x 2.5 mm (DSK)。


    TPS6303x 降压升压转换器特性

    • 输入电压范围:1.8 V 至 5.5 V

    • 1.2 V 至 5.5 V 恒定或可调输出电压。

    • 能效高达 96%

    • 降压模式下 3.3 V 输入时输出电流为 800 mA(VIN = 3.6 V 至 5.5 V)

    • 升压模式下 3.3 V 输入时输出电流可达 500 mA (VIN > 2.4 V)

    • 在降压和升压工作模式之间自动转换

    • 器件的静态电流小于 50 μA

    • 具有省电模式,可改善低输出功率时的能效

    • 可以强制定频工作和同步

    • 关断期间负载断开

    • 超温保护

    • 采用小型 2.5 mm x 2.5 mm、10 引脚 VSON 封装(QFN)


    TPS6303x 降压升压转换器应用

    1. 所有双芯和三芯碱性、镍镉或镍氢以及单芯锂电池供电型产品

    2. 便携式音频播放器

    3. 手机

    4. 个人医疗产品

    5. 白光 LED

    TPS6303x Buck-Boost Converters
    图片数据手册产品型号产品分类产品描述价格操作

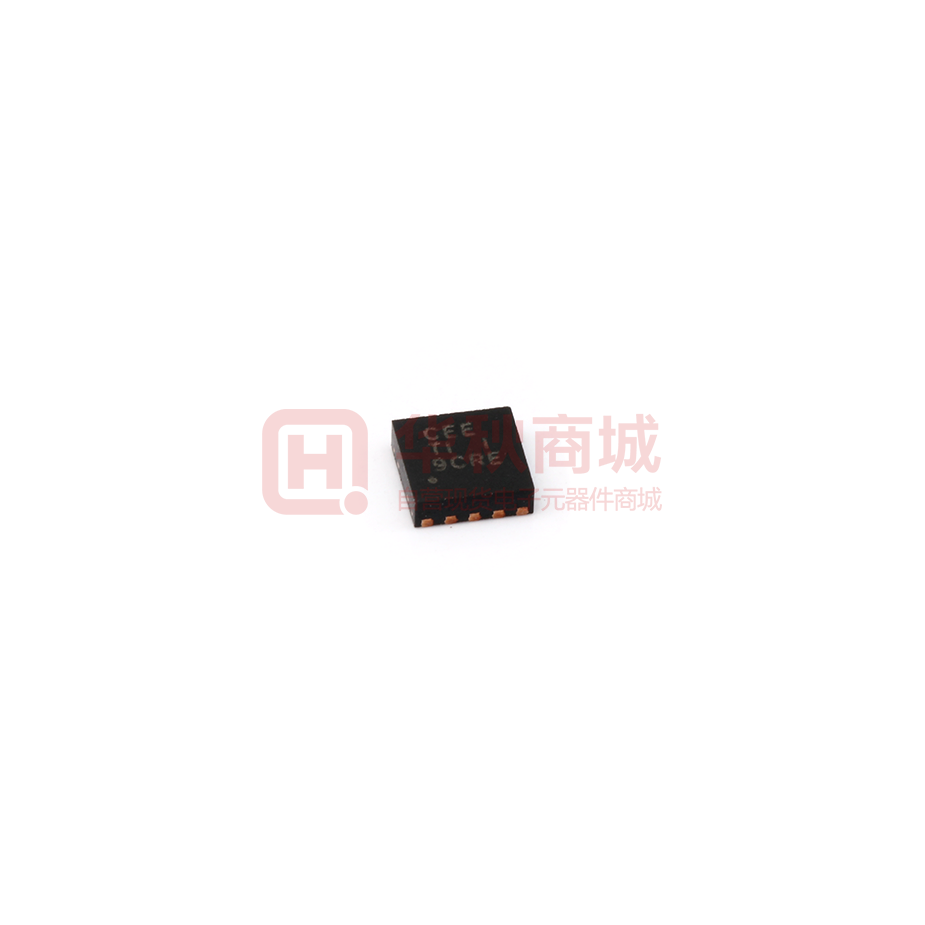

    TPS63031DSKRDC-DC电源芯片-电源管理具有 1A 开关的高效率、单电感器、降压升压转换器¥5.88924在线订购
    TPS63030DSKTAC-DC开关电源芯片-电源管理IC REG BCK BST ADJ 900MA 10SON¥6.97680在线订购
    TPS63031DSKTDC-DC电源芯片-电源管理IC REG BUCK BST 3.3V 0.9A 10SON¥17.10171在线订购
    TPS63030DSKRDC-DC电源芯片-电源管理降压-升压型1降压升压1.2V~5.5V 1.8V~5.5V900mA 2.4MHz SON-10-EP(2.5x2.5)DC-DC转换器ROHS¥6.48000在线订购
