TLV9002 运算放大器
Texas Instruments TLV9002 (TLV9002 Operational Amplifier)是双通道、1 MHz、RRIO、1.8 V 至 5.5 V 运算放大器,用于优化系统成本
发布时间:2018-06-13
Texas Instruments TLV9002 是一种双通道、低压(1.8 V 至 5.5 V)运算放大器,具有轨至轨输入和输出摆幅能力。运算放大器提供了高性价比的解决方案,适合要求低压工作和高电容负载驱动的空间受限型应用,如烟雾探测器、可穿戴电子设备和小型电器。TLV9002 电容负载驱动为 500 pF,阻性开环输出阻抗使得该器件在较高的电容负载下易于稳定。这款运算放大器专用于低压工作(1.8 V 至 5.5 V),性能规格类似于 TLV600x 器件。
TLV9002 的稳健设计简化了电路设计。运算放大器具有单位增益稳定性、集成的 RFI 和 EMI 抑制滤波器以及过驱条件下无相反转。
TLV9002 运算放大器特性
轨至轨输入和输出
低输入补偿电压:±0.4 mV
单位增益带宽:1 MHz
低宽带噪声:27 nV/√Hz
低输入偏置电流:5 pA
低静态电流:每通道 60 μA
单位增益稳定
内置 RFI 和 EMI 滤波器
工作电压低至 1.8 V
由于阻性开环输出阻抗,在较高的电容负载下易于稳定
扩展温度范围:-40°C 至 +125°C
TLV9002 运算放大器应用
烟雾探测器
运动检测仪
可穿戴设备
大型和小型电器
EPOS
条形码扫描器
传感器信号调节
电源模块
个人电子设备
有源滤波器
HVAC:暖通空调
电机控制:AC 感应
低压侧电流检测
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

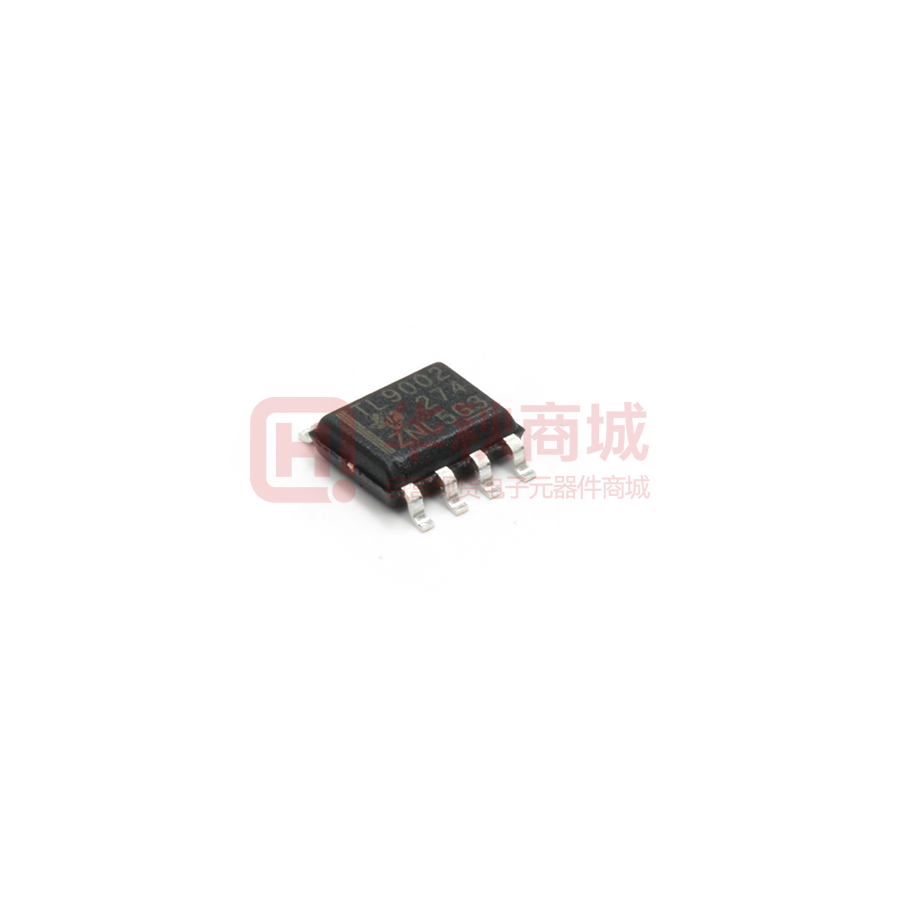

| TLV9002IDR | 通用放大器-运算放大器及比较器 | 低功耗、RRIO、1-MHz运算放大器,用于成本敏感系统 | ¥0.97481 | 在线订购 |
