TMUX1208 模拟多路复用器 (Mux)
![TMUX1208 模拟多路复用器 (Mux)](http://file1.elecfans.com/web2/M00/91/35/wKgaomTesx6AIsaoAAAySJ2mrQQ05.jpeg)
Texas Instruments 的多路复用器(TMUX1208 Analog Multiplexer (Mux))是从个人电子设备到楼宇自动化等应用的理想之选
发布时间:2018-12-20
Texas Instruments 的 TMUX1208 是一款通用的互补金属氧化物半导体 (CMOS) 多路复用器 (mux)。TMUX1208 提供 8:1 单端通道和 1.08 V 至 5.5 V 的宽工作电源,可用于从个人电子设备到楼宇自动化等广泛的应用。该器件在源极 (Sx) 和漏极 (D) 引脚上支持从 GND 到 VDD 的双向模拟和数字信号。
其逻辑输入具有 1.8 V 的逻辑兼容阈值,确保了在有效电源电压范围内工作时晶体管到晶体管逻辑 (TTL) 和 CMOS 逻辑的同时兼容性。TMUX1208 具有故障安全逻辑电路,允许在控制引脚在电源引脚之前施加电压,从而保护器件免受潜在损坏。
TMUX1208 模拟多路复用器 (Mux)特性
轨至轨工作
双向信号路径
低导通电阻:5 Ω
宽供电范围:1.08 V 至 5.5 V
工作温度范围:-40°C 至 +125°C
1.8 V 逻辑兼容阈值
故障安全逻辑
低供电电流:10 nA
渡越时间:14 ns
先开后合 (BBM) 式切换
静电放电 (ESD) 保护人体模型 (HBM):2,000 V
行业标准 TSSOP 和 SOIC 封装
TMUX1208 模拟多路复用器 (Mux)应用
模拟和数字多路复用(复用)/解多路利用(解复用)
暖通空调系统:加热、通风和空调
烟雾探测器
视频监控
电子收银机 (ePOS)
电池供电型设备
家电
消费类音频
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

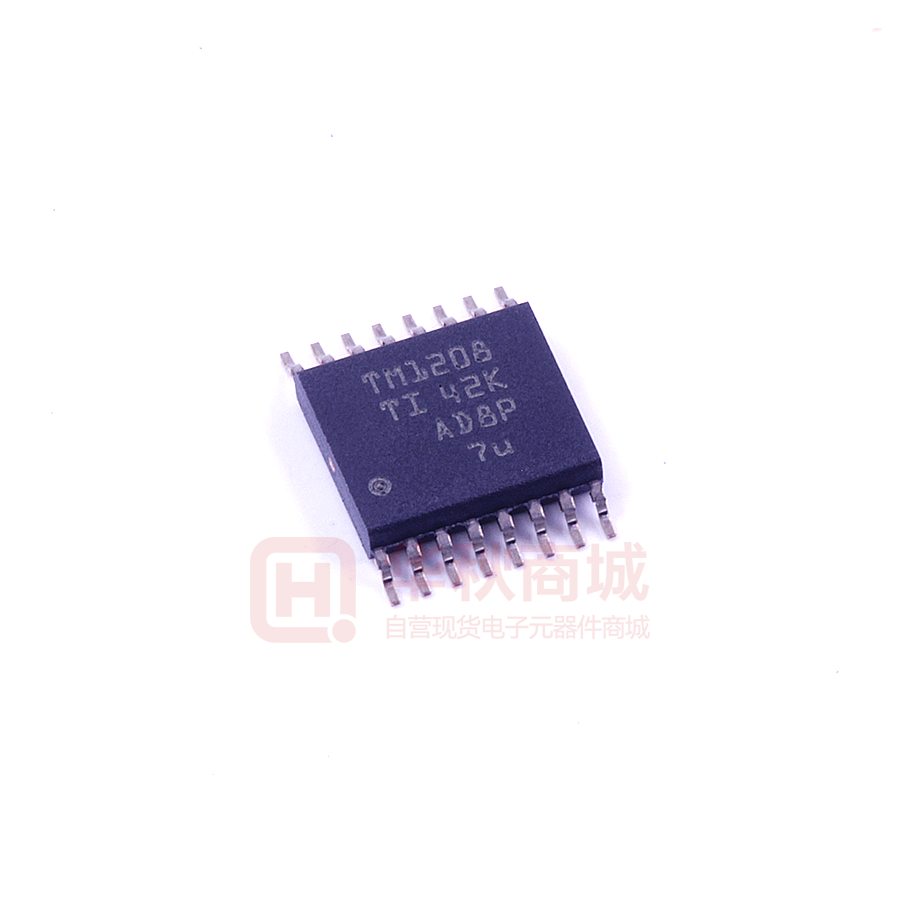

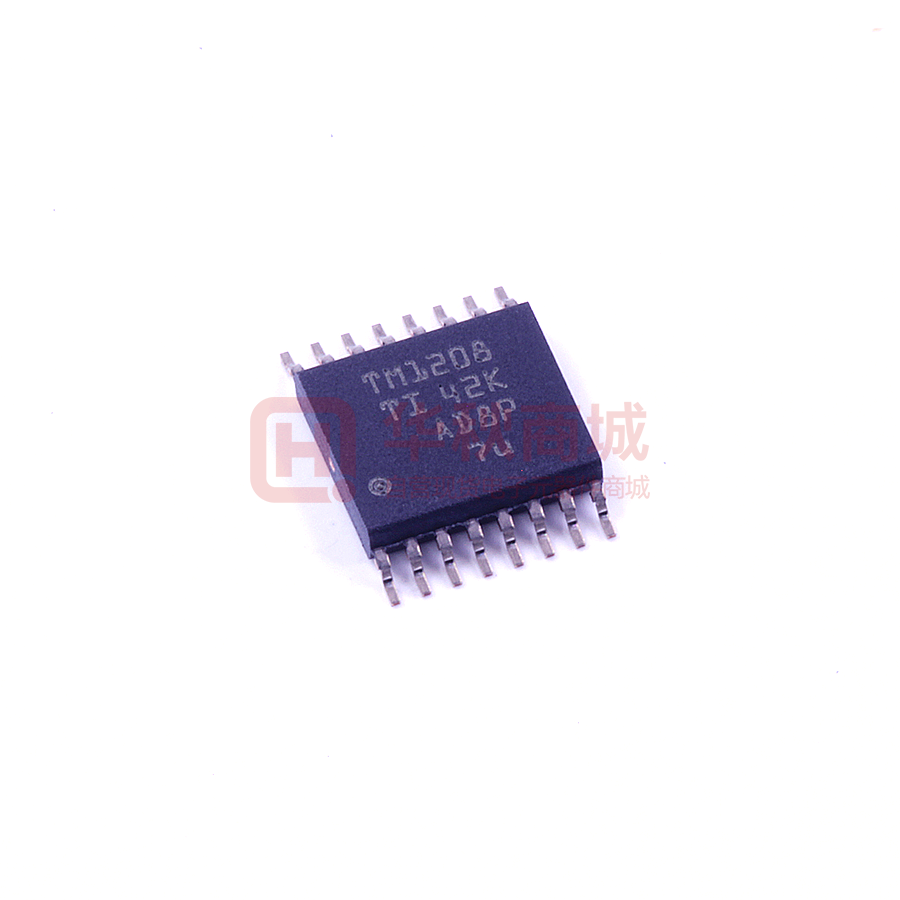

![]() | | TMUX1208PWR | 模拟开关芯片-电子开关 | IC SWITCH SINGLE 16TSSOP | ¥3.61800 | 在线订购 |
