ADP7104 低压差线性稳压器
Analog Devices 可靠的线性稳压器(ADP7104 Low Dropout Linear Regulator)专为测试、测量和噪声敏感型应用而设计
发布时间:2018-11-26
ADI 的 ADP7104 低压差 (LDO) 线性稳压器提供高达 500 mA 的输出电流,工作电压为 3.3 V 至 20 V。这款高输入稳压器非常适用于为在 19 V 至 1.22 V 电源轨下工作的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构,仅采用一个小型 1 μF 陶瓷输出电容器即可提供高功率电源抑制和低噪声,实现出色的线路和负载瞬态响应。
ADP7104 提供七种恒压输出选择和一个可调节版本,可通过外部反馈分压器,在 1.22 V 至 VIN - VDO 范围内调节输出电压。具体输出电压包括:1.22 V、1.5 V、1.8 V、2.5 V、3 V、3.3 V、5 V 和 9 V。该稳压器的输出噪声电压为 15 μVRMS,且不受输出电压影响。数字式电源良好输出允许电源系统监视输出电压的健康状况。用户可编程高精度欠压锁定功能有助于多个电源的排序。
ADP7104 采用 8 引脚、3 mm×3 mm LFCSP 和 8 引脚 SOIC 封装。LFCSP 提供了一种非常紧凑的解决方案,并且在扁平的小尺寸封装内可为需要高达 500 mA 输出电流的应用提供出色的散热性能。ADP7104 专为测试、测量和噪声敏感应用而设计。
ADP7104 低压差线性稳压器特性
最大输出电流:500 mA
输入电压范围:3.3 V 至 20 V
低噪音:15 μVRMS,恒压输出版本
在 VOUT= 3.3 V 且 10 kHz 时 PSSR 为 60 dB
反向电流保护
低压差:500 mA 时 350 mV
初始精度:±0.8%
ADP7104 低压差线性稳压器应用
ADC、DAC 电路
高精度放大器
高频振荡器、时钟和 PLL
通信和基础设施
医疗保健
工业和仪表
噪声敏感应用的稳压
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ADP7104ACPZ-1.5-R7 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.5V 500MA 8LFCSP | 在线订购 | ||
| ADP7104ACPZ-1.8-R7 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.8V 500MA 8LFCSP | 在线订购 | ||
| ADP7104ACPZ-2.5-R7 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 2.5V 500MA 8LFCSP | ¥54.54950 | 在线订购 | |
| ADP7104ACPZ-3.0-R7 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3V 500MA 8LFCSP | 在线订购 | ||

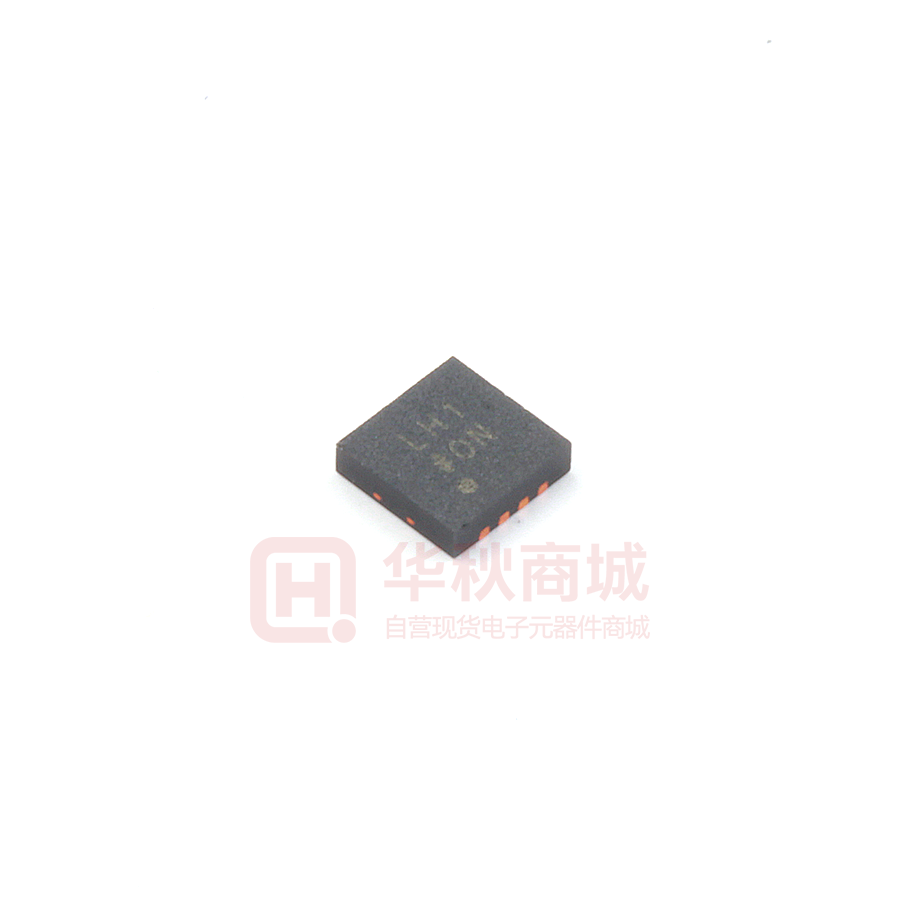

| ADP7104ACPZ-3.3-R7 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3.3V 500MA 8LFCSP | ¥23.15520 | 在线订购 | |
| ADP7104ACPZ-5.0-R7 | 线性稳压器/LDO-电源管理 | IC REG LDO 5V 0.5A 8LFCSP | ¥29.94711 | 在线订购 | |
| ADP7104ACPZ-9.0-R7 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 9V 500MA 8LFCSP | 在线订购 | ||
| ADP7104ACPZ-R7 | 线性稳压器/LDO-电源管理 | IC REG LIN POS ADJ 500MA 8LFCSP | ¥18.63000 | 在线订购 | |
| ADP7104ARDZ-1.5-R7 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 1.5V 500MA 8SOIC | 在线订购 | ||
| ADP7104ARDZ-1.8-R7 | 线性稳压器/LDO-电源管理 | IC REG LDO 1.8V 0.5A 8SOIC | 在线订购 | ||
| ADP7104ARDZ-2.5-R7 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 2.5V 500MA 8SOIC | ¥40.25000 | 在线订购 | |
| ADP7104ARDZ-3.0-R7 | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3V 500MA 8SOIC | ¥22.42500 | 在线订购 | |

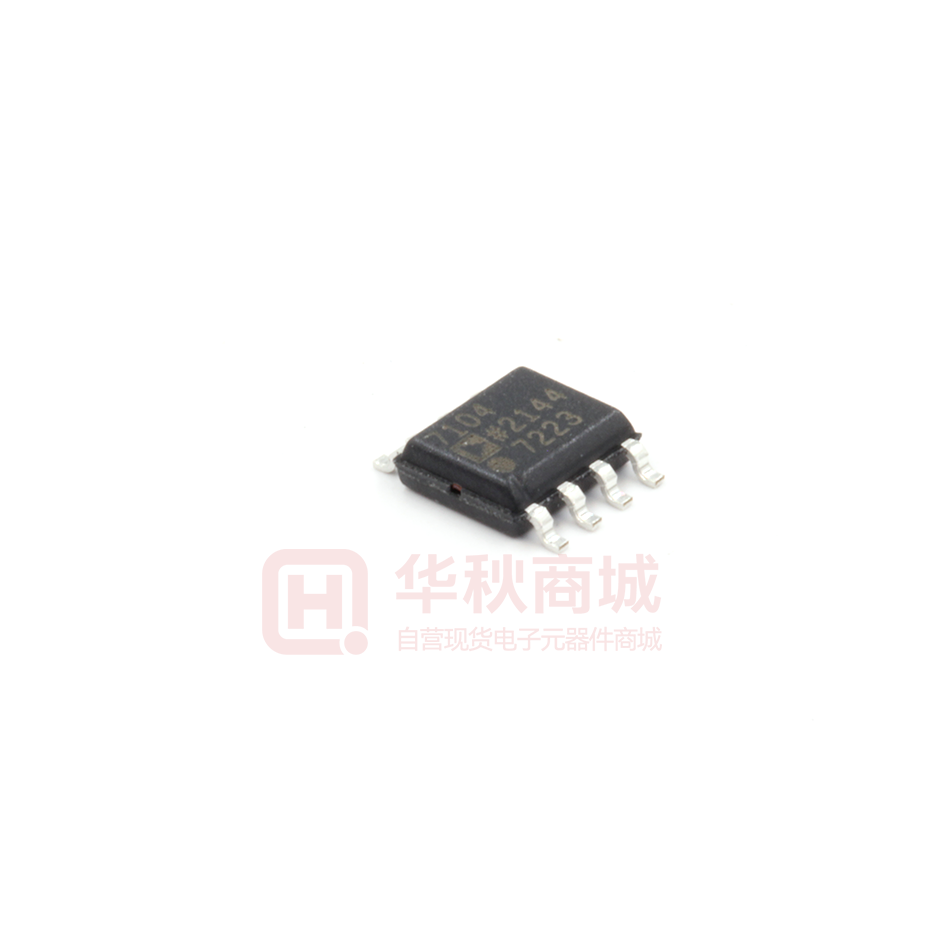

| ADP7104ARDZ-3.3-R7 | 线性稳压器/LDO-电源管理 | IC REG LDO 3.3V 0.5A 8SOIC | ¥33.68600 | 在线订购 | |

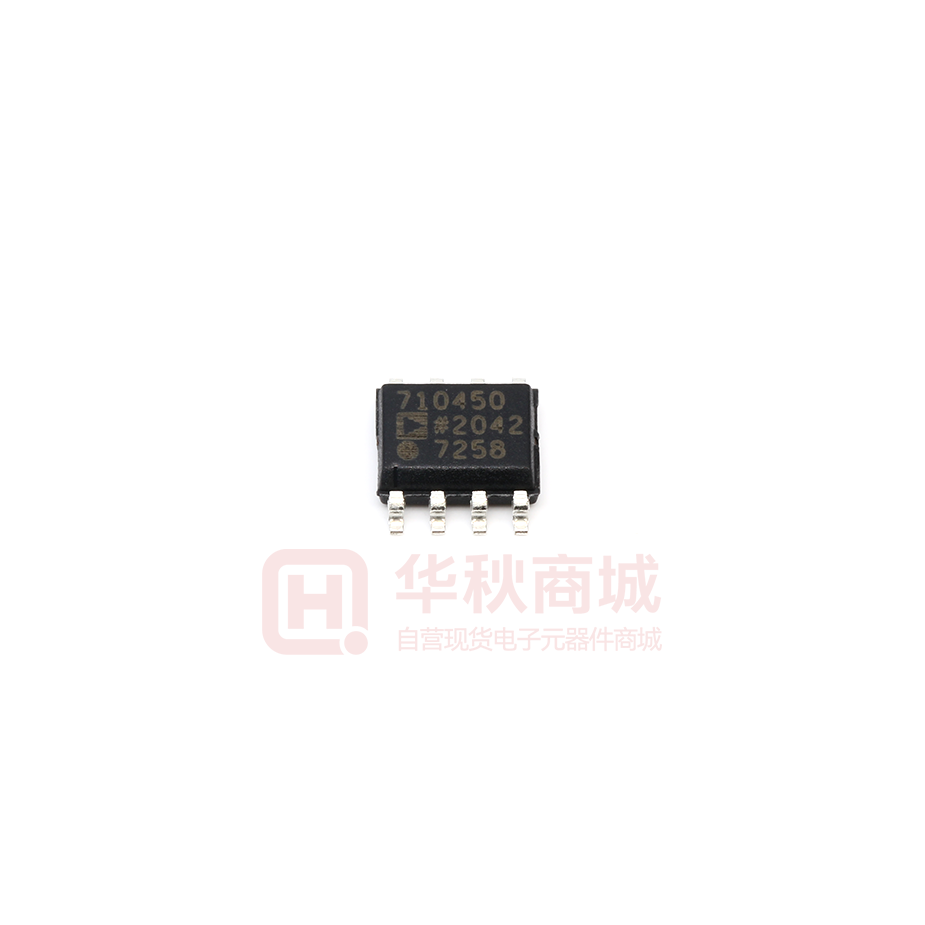

| ADP7104ARDZ-5.0-R7 | 线性稳压器/LDO-电源管理 | 输出类型:固定 输出极性:正 最大输入电压:20V 输出电压:5V 输出电流(最大值):500mA | ¥25.41240 | 在线订购 | |
| ADP7104ARDZ-9.0-R7 | 线性稳压器/LDO-电源管理 | PMIC - 稳压器 - 线性 正 固定 1 输出 500mA 8-SOIC-EP | ¥32.20000 | 在线订购 | |
| ADP7104ARDZ-R7 | 线性稳压器/LDO-电源管理 | 20 V、500 mA低噪声 CMOS LDO SOIC8_150MIL_EP | ¥22.55040 | 在线订购 |
文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
---|---|---|---|---|---|
ADP7104中文资料 | | - | |||
ADP7104datasheet | | - |
