AL8843 高功率 40 V 降压型 LED 驱动器
![AL8843 高功率 40 V 降压型 LED 驱动器](http://file.elecfans.com/web1/M00/57/E9/pIYBAFtNvl2ATyXtAAA7wmRtiYc424.jpg)
Diodes 的 AL8843 降压型 DC-DC 转换器(AL8843 High Power 40 V Buck LED Driver)提供高达 3 A 且可从外部调节的输出电流
发布时间:2018-06-13
Diodes Incorporated 的 AL8843 是一款滞后模式 DC-DC 降压转换器,设计用于使用高于 LED 电压的电压源高效地驱动单个或多个串联连接的 LED。该器件可采用 4.5 V 至 40 V 输入电源供电,提供高达 3 A 且可从外部调节的输出电流。AL8843 集成了电源开关和高压侧输出电流检测电路,使用外部电阻器来设置标称平均输出电流。通过在 CTRL 引脚上施加外部控制信号即可实现调光。CTRL 引脚可接受 DC 电压信号或 PWM 信号。AL8843 采用热增强型 SO-8EP 封装。
AL8843 高功率 40 V 降压型 LED 驱动器特性
集成 40 V/0.2 Ω 功率 MOSFET 支持高达 3 A 的 LED 电流
要求更少的外部元件,以实现更高能效
支持高功率应用
0% 到 100% 调光范围,用于 PWM 调光
能进行宽范围调光
输入电压范围从 4.5 V 至 40 V
提供宽范围输入电压,以支持广泛的应用
内置保护功能,可防止 LED 短路/开路、热过载 (OTP),从而确保系统可靠
提供可靠的系统性能
AL8843 高功率 40 V 降压型 LED 驱动器应用
工业照明
建筑照明
多通道外部驱动器
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

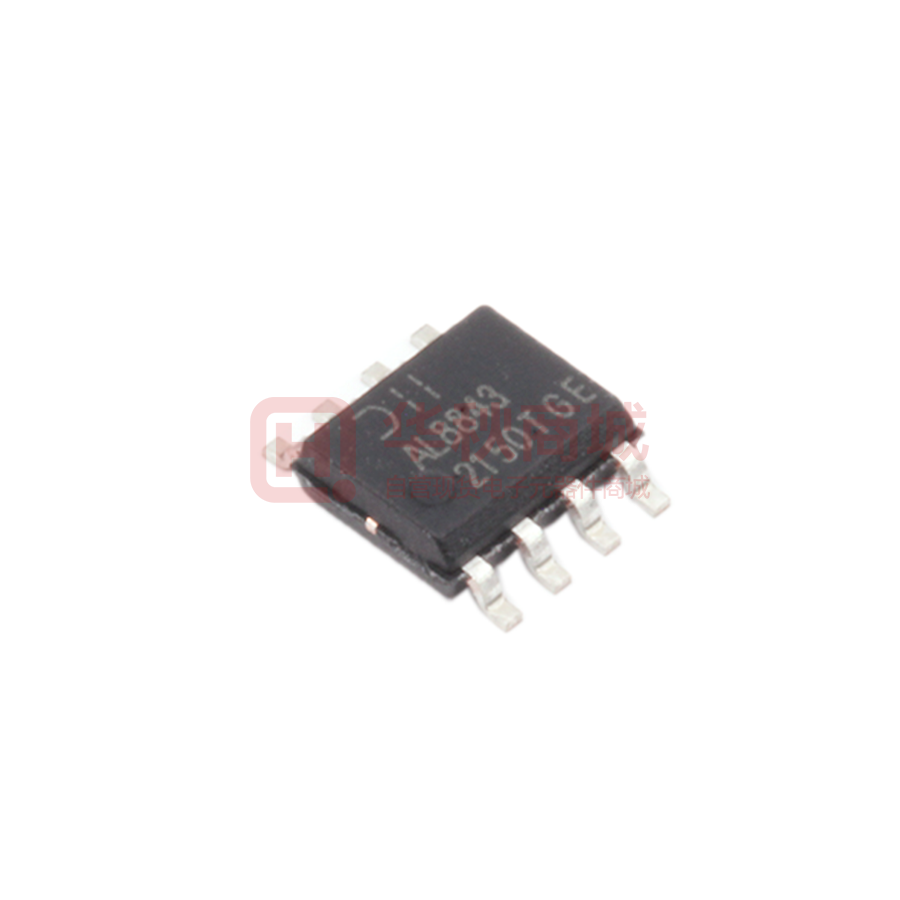

![]() | | AL8843SP-13 | LED/照明驱动器-电源管理 | IC LED MV INT SWITCH SO-8EP | ¥7.05530 | 在线订购 |
