LT3094 500 mA 超低噪声负向稳压器
Analog Devices 的 LT3094（LT3094 500 mA Ultra-Low Noise Negative Regulators） 是包括射频、仪器仪表和医疗应用在内的噪声敏感应用的理想稳压器。
发布时间：2018-11-26
Power by Linear™/ADI 的 LT3094 是高性能低压差 (LDO) 负线性稳压器。这款稳压器具有超低噪声和超高 PSRR 架构，适合为噪声敏感型应用供电。同款产品可以轻松并联，进一步降低噪声，增加输出电流，并在 PCB 上分布散热。LT3094 在 235 mV 典型压差条件下提供 500 mA 电流。工作静态电流标称值为2.35 mA，关断时降至3μA。该器件的宽输出电压范围（0 V 至 -19.5 V）误差放大器以单位增益工作，提供几乎恒定的输出噪声、功率抑制比 (PSRR)、带宽和负载调节，与编程输出电压无关。
附加功能包括双极性使能引脚，可编程限流、快速启动功能和可编程电源，以指示输出电压调节。这些稳压器具有跟踪功能，可控制上游电源，以在 LT3094 上保持恒定电压，从而最大限度降低功耗并优化 PSRR。
LT3094 最小使用 10 μF 的陶瓷输出电容器保持稳定。内置保护包括带折返的内部限流和带磁滞的热限制。这些稳压器采用 MSOP 和 DFN 封装。它们是射频、仪器仪表和医疗应用中噪声敏感应用的理想稳压器。
LT3094 500 mA 超低噪声负向稳压器特性
输入电压范围：-1.8 V 至 -20 V
输出电流：500 mA
超低 RMS 噪声：0.8μVRMS (10 Hz 至 100 kHz)
超低点噪声：10 kHz 时 2.2 nV/√Hz

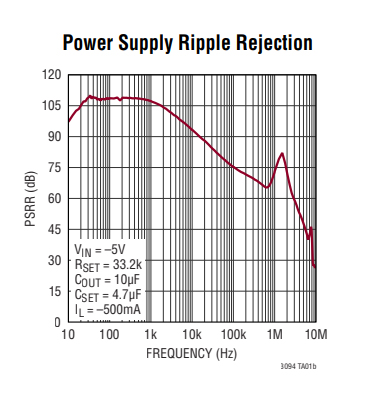

超高 PSRR：1 MHz 时 74 dB
单个电容器即可改善噪声和 PSRR
100 μA SET 引脚电流：±1% 初始精度
单电阻器编程设定输出电压
可编程限流
低压差：235 mV
输出电压范围：0 V 至 -19.5 V.
可编程电源良好状态及快速启动
双极精密使能/UVLO 引脚
VIOC 引脚控制上游稳压器，以最大限度降低功耗并优化 PSRR
LT3094 500 mA 超低噪声负向稳压器应用
测试与测量仪器
射频和精密电源
高速/高精度数据转换器
医疗应用：诊断和成像
用于开关电源的后置稳压器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2624A | 线性 - 比较器 | LT3094 DEMO BOARD - 0.8VRMS NOIS | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT3094EMSE#PBF | 线性 - 比较器 | PWR MGMT SUPERVISORY | 在线订购 | |
 | | LT3094IDD#PBF | 线性 - 比较器 | PWR MGMT SUPERVISORY | 在线订购 | |
| | LT3094IMSE#PBF | 线性 - 比较器 | PWR MGMT SUPERVISORY | 在线订购 | |
| | LT3094EDD#PBF | 线性 - 比较器 | PWR MGMT SUPERVISORY | 在线订购 |
