ATA6560/61 控制器区域网络 (CAN) 灵活数据速率 (FD) 收发器
Microchip 的 ATA6560 和 ATA6561 （ATA6560/61 Controller Area Network (CAN) Flexible Data-Rate (FD) Transceivers）是汽车和工业级高速 CAN 收发器
发布时间：2018-11-26
Microchip 的 ATA6560 和 ATA6561 是高速 CAN 收发器，提供 CAN 协议控制器和物理 2 线 CAN 总线之间的接口。它们可用作汽车和工业级零件。这些收发器最初是为汽车应用而创建的，针对高速和可靠的通信协议，适用于要求在比特率 5 Mbps 下实现稳定可靠通信的应用。
CAN 总线是一种在困难电气环境中运行的低成本可靠方式，且在用户工业设计中具有高度的实时能力。它提供更好的电磁兼容性 (EMC) 和静电放电 (ESD) 性能，并特有当电源电压关闭时与 CAN 总线的理想被动行为，以及与 3 V 至 5 V 电源电压的微控制器 (ATA6561) 直接接口的功能 。三种工作模式与专用的故障安全功能相结合，使 ATA6560 和 ATA6561 成为所有类型高速 CAN 网络的理想选择，特别是在低功耗模式下需要通过 CAN 总线唤醒功能的节点中。它们非常适合需要强大可靠性的任何应用。
ATA6560/61 控制器区域网络 (CAN) 灵活数据速率 (FD) 收发器特性
数据速率高达 5 Mbits
完全符合 ISO 11898-2/-5、SAEJ2962-2 标准
低 EME，高 EMI
通过 CAN 总线实现远程唤醒功能
传输数据 (TXD) 主导超时功能
RXD 隐性箝位电流检测
VCC 和 VIO 引脚上欠压检测
CANH/CANL 短路和过热保护
抵御汽车环境中的瞬变电流
ATA6560/61 控制器区域网络 (CAN) 灵活数据速率 (FD) 收发器应用
电梯和门控系统
自动售货机
重症监护病床
汽车和船只
制造业：
自动化、机器控制和机器人技术
HVAC 系统：
暖通空调 (HVAC)
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ATA6560-GBQW-N | CAN收发器-接口及驱动芯片 | IC TRANSCEIVER 1/1 8VDFN | ￥5.35680 | 在线订购 |
 | | ATA6560-GAQW-N | CAN收发器-接口及驱动芯片 | IC TRANSCEIVER 1/1 8SO | ￥5.11920 | 在线订购 |

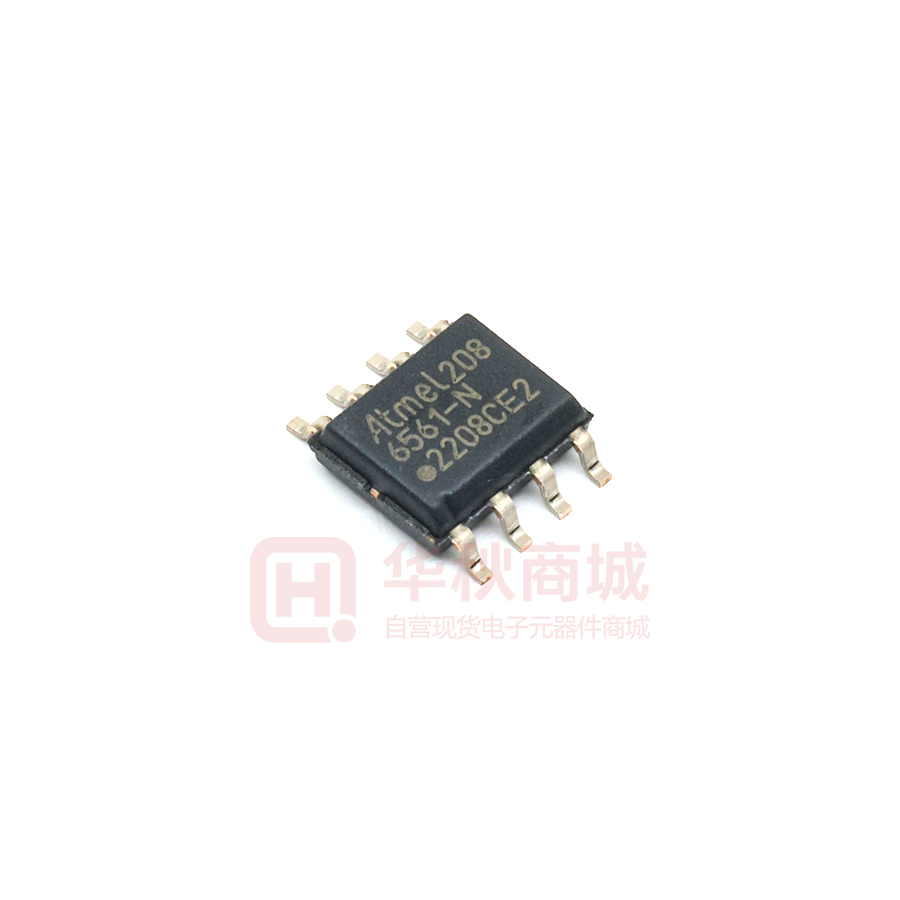

| | ATA6561-GAQW-N | CAN收发器-接口及驱动芯片 | 高速CAN收发器，待机模式CAN FD就绪 | ￥4.32000 | 在线订购 |
| | ATA6561-GBQW-N | CAN收发器-接口及驱动芯片 | IC TRANSCEIVER 1/1 8VDFN | ￥3.44520 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ATA6560-EK | 开发板/评估板/验证板（废弃） | EVAL BOARD FOR ATA6560 | 在线订购 | |
| | ATA6561-EK | 开发板/评估板/验证板（废弃） | EVAL BOARD FOR ATA6561 | ￥818.78377 | 在线订购 |
