BCPxT/BCPxH 系列晶体管
Nexperia 强大而高效的中等功率晶体管（BCPxT/BCPxH Series Transistors）采用 SOT223 SMD 塑料封装，通过了 AEC-Q101 标准鉴定
发布时间：2018-11-26
Nexperia 的 BCPxT 和 BCPxH 系列晶体管采用 SOT223 封装，非常适合中等功率应用。它们具有高功率耗散能力和高能效。该系列中有几个互补的 NPN 和 PNP 晶体管对，可满足从放大器到线性稳压器等多种消费产品需求。
BCPxT/BCPxH 系列晶体管特性
高集电极电流能力 IC 和 ICM
三种电流增益选择
高功率耗散能力
通过 AEC-Q101 标准鉴定
BCPxT/BCPxH 系列晶体管应用
线性稳压器
MOSFET 驱动器
高压侧开关
电源管理
放大器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | BCP53-10HX | 通用三极管-晶体管 | 通用三极管 PNP Ic=1A Vceo=80V hfe=63~160 P=725mW SOT223 | ￥3.81240 | 在线订购 |
 | | BCP53-10TX | 通用三极管-晶体管 | 通用三极管 PNP Ic=1A Vceo=80V hfe=63~160 P=1.8W SOT223 | ￥3.57480 | 在线订购 |
 | | BCP53-16HX | 通用三极管-晶体管 | 80V，1A PNP中功率晶体管 | ￥3.10230 | 在线订购 |
| | BCP53-16TX | 通用三极管-晶体管 | 通用三极管 PNP Ic=1A Vceo=80V hfe=100~250 P=1.8W SOT223 | ￥0.64209 | 在线订购 |
 | | BCP53HX | 通用三极管-晶体管 | 通用三极管 PNP Ic=1A Vceo=80V hfe=63~250 P=725mW SOT223 | ￥1.94184 | 在线订购 |
| | BCP53TX | 通用三极管-晶体管 | 通用三极管 PNP Ic=1A Vceo=80V hfe=63~250 P=1.8W SOT223 | ￥0.54560 | 在线订购 |
 | | BCP56-10HX | 通用三极管-晶体管 | 通用三极管 NPN Ic=1A Vceo=80V hfe=63~160 P=725mW SOT223 | ￥1.00030 | 在线订购 |
 | | BCP56-10TF | 通用三极管-晶体管 | 通用三极管 NPN Ic=1A Vceo=80V hfe=63~160 P=600mW SOT223 | ￥2.61209 | 在线订购 |
| | BCP56-10TX | 通用三极管-晶体管 | 通用三极管 NPN Ic=1A Vceo=80V hfe=63~160 P=1.8W SOT223 | ￥0.72810 | 在线订购 |
| | BCP56-16HX | 通用三极管-晶体管 | 晶体管类型：NPN 集射极击穿电压(Vceo)：80V 集电极电流(Ic)：1A 功率(Pd)：725mW 集电极截止电流(Icbo)：100nA 集电极-发射极饱和电压(VCE(sat)@Ic,Ib)：500mV@500mA,50mA 直流电流增益(hFE@Ic,Vce)：100@150mA,2V 特征频率(fT)：155MHz 工作温度：+175℃@(Tj) | ￥1.15560 | 在线订购 |
 | | BCP56-16TF | 通用三极管-晶体管 | 80V，1A NPN中功率晶体管 | ￥0.72120 | 在线订购 |

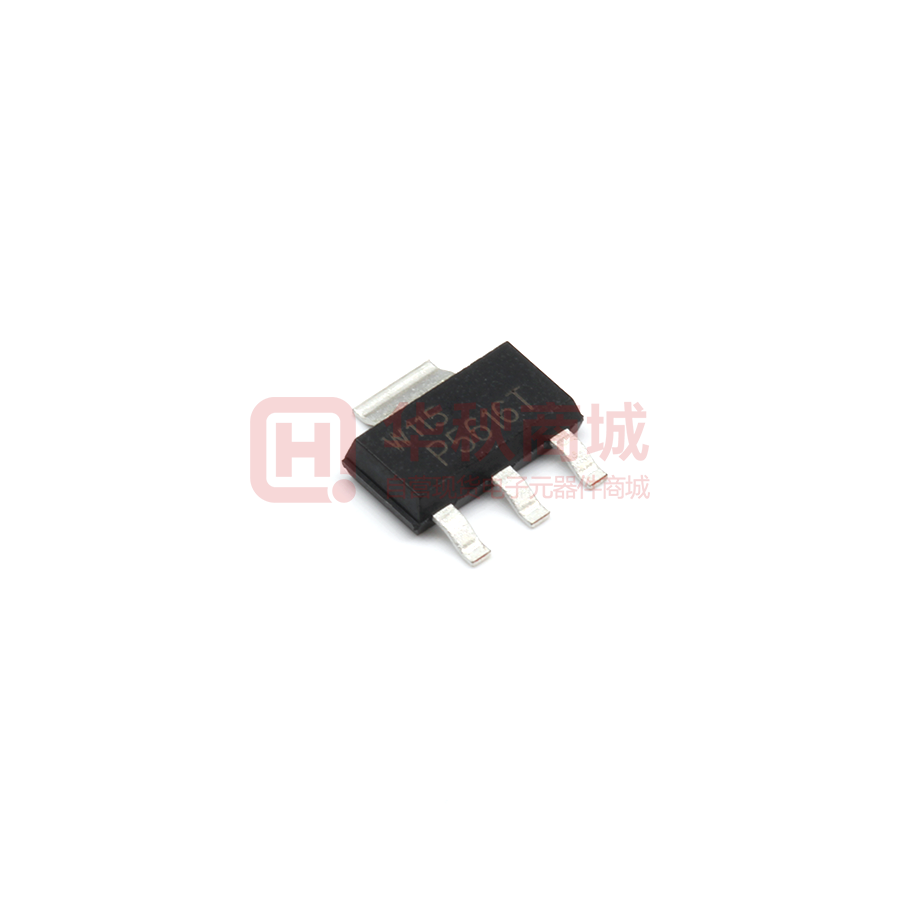

 | | BCP56-16TX | 通用三极管-晶体管 | SC-73 1A 155MHz 1.8W | ￥0.37782 | 在线订购 |
 | | BCP56HX | 通用三极管-晶体管 | 通用三极管 NPN Ic=1A Vceo=80V hfe=63~250 P=725mW SOT223 | 在线订购 | |
 | | BCP56TF | 通用三极管-晶体管 | 三极管 NPN Ic=1A Vceo=80V hfe=63~250 P=600mW SOT223 | ￥2.25310 | 在线订购 |
| | BCP56TX | 通用三极管-晶体管 | 通用三极管 NPN Ic=1A Vceo=80V hfe=63~250 P=1.8W SOT223 | ￥0.74643 | 在线订购 |
