    LT8708 80 V 同步降压升压型 DC/DC 稳压器转换器

    LT8708 80 V 同步降压升压型 DC/DC 稳压器转换器

    Analog Devices 适用太阳能、汽车、电信和电池供电系统的升压/降压控制器(LT8708 80 V Synchronous Buck-Boost DC/DC Regulator Converter)

    发布时间:2018-10-11

    Power by Linear™/Analog Devices 的 LT7808 是一款能效达 99% 的降压升压型开关稳压器控制器。LT8708 具有 2.8 V 至 80 V 的宽输入和 1.3 V 至 80 V 的宽输出,与大多数太阳能、汽车、电信和电池供电系统兼容。包括的功能可简化电池/电容器备份系统和其他可能需要调节 VOUT、VIN、IOUT 和/或 IIN的应用中的双向电源转换。该转换器的输入和输出侧可以监控和限制正向和反向电流。可以使用 PCB 上的四个电阻器独立设置所有四种电流限制(正向输入、反向输入、正向输出和反向输出)。

    MODE 引脚可在断续导通模式(DCM)、连续导通模式(CCM)、混合导通模式(HCM)和猝发模式(BurstMode®)操作之间进行选择。结合 DIR(方向)引脚,该芯片可配置为仅从 VIN 到 VOUT 或仅从 VOUT 到 VIN 来处理功率。LT7808 采用带裸焊盘的 40-WFQFN/40-QFN 封装。该稳压器具有 -40°C 至 +125°C 和 -40°C 至 +150°C 两种温度范围选项。

    LT8708 80 V 同步降压升压型 DC/DC 稳压器转换器特性

    • VINCHIP 范围为 2.8 V(需要 EXTVCC > 6.4 V)至 80 V

    • VOUT 范围:1.3 V 至 80 V

    • 同步整流:高达 99% 的能效

    • 单电感器允许 VIN 高于、低于或等于 VOUT

    • 采用 40 引脚(5 mm x 8 mm)QFN 封闭,具有高电压引脚间距

    • 六种独立的调节形式

      VIN 电流(正向和反向)

      VOUT 电流(正向和反向)

      VIN 和 VOUT 电压

    • 可支持正向和反向断续导通模式

    • 切换时可支持 MODE 和 DIR 引脚更换

    LT8708 80 V 同步降压升压型 DC/DC 稳压器转换器应用

    1. 高电压降压升压转换器

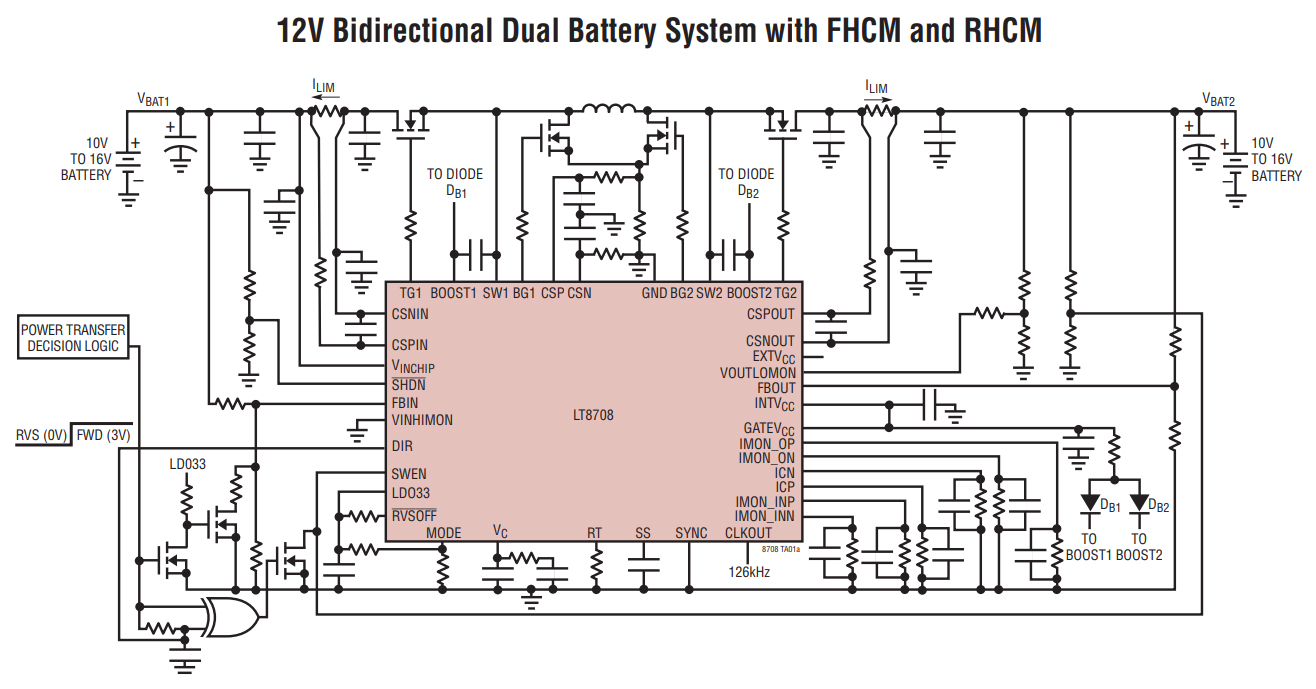

    2. 双向充电系统

    3. 汽车 48 V 系统


    LT8708 Synchronous Buck-Boost DC/DC Regulator Converters
    图片数据手册产品型号产品分类产品描述价格操作
    LT8708EUHG#PBF其他分类80V SYNCHRONOUS 4-SWITCH BUCK-BO在线订购
    LT8708EUHG-1#PBF其他分类80V SYNCHRONOUS 4-SWITCH BUCK-BO在线订购
    LT8708HUHG#PBF其他分类80V SYNCHRONOUS 4-SWITCH BUCK-BO在线订购
    LT8708HUHG-1#PBF其他分类80V SYNCHRONOUS 4-SWITCH BUCK-BO在线订购
    LT8708IUHG#PBF其他分类80V SYNCHRONOUS 4-SWITCH BUCK-BO在线订购
