DG4157E 模拟开关
Vishay 工作电压为 1.65 V 至 5.5 V 的高性能单刀双掷 (SPDT) 模拟开关(DG4157E Analog Switches),采用单电源轨
发布时间:2018-10-11
Vishay 的 DG4157E 模拟开关设计采用高密度 CMOS 技术。这些器件在 4.5 V 电源下实现了 0.86Ω 的低导通电阻,功耗低,开关速度快。DG4157E 可以处理模拟和数字信号,并允许幅度高至 V+ 的信号在任一方向上传输。其控制逻辑输入电压可以高于高至 5.5 V 的 V+。控制逻辑输入高阈值在高达 5.5 V 的电源范围内保证低至 1.8 V。该器件具有先断后通的开关特性。其 -3 dB 带宽典型频率为 152 MHz。开关内置一个断电保护电路,以防止在掉电情况下从 COM 引脚到 V+ 之间引起异常电流。每个输出引脚可承受电压大于 7 kV(人体模型)。
工作温度范围为 -40°C 至 +85°C。DG4157E 采用超紧凑型 μDFN-6L 和 SC-70-6 封装。

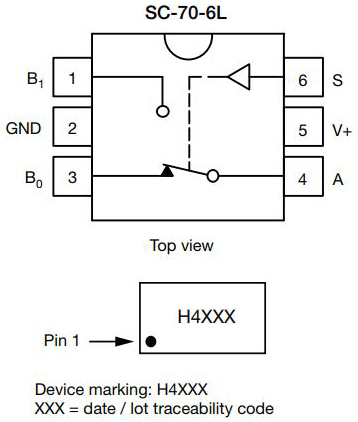

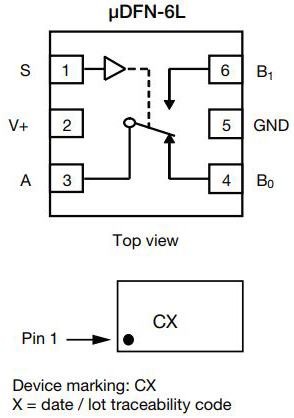

功能框图和引脚配置
DG4157E 模拟开关特性
低开关导通电阻 (0.86Ω)
1.65 V 到 5.5 V 单电源供电
断电模式下隔离
保证 1.8 V 逻辑高
控制逻辑输入可以高于 V+
低电荷注入 (5 pc)
低总谐波失真
先断后通型开关
按照 JESD 78 闩锁性能超过 300 mA
通过 ESD 测试
7,000 V 人体模型 (JS-001)
1,000 V 充电设备型号 (JS-002)
超紧凑型 μDFN-6L 1 mm x 1 mm x 0.35 mm 封装
DG4157E 模拟开关应用
智能手机和平板电脑
消费电子和计算机
便携式仪表
医疗设备
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| DG4157EDL-T1-GE3 | 模拟开关芯片-电子开关 | 断电隔离,0.86Ω,1.65 V 至 5.5 V,SPDT 模拟开关(2:1 多路复用器) | ¥3.01320 | 在线订购 | |
| DG4157EDN-T1-GE4 | 模拟开关芯片-电子开关 | IC ANALOG SWITCH 6MICRODFN | 在线订购 |
