预见性维护和状态监控
STMicroelectronics 的 STEVAL-BFA001V1B 套件(Predictive Maintenance and Condition Monitoring)设计用于状态监控 (CM) 和预见性维护 (PdM)
发布时间:2018-10-11
STMicroelectronics 的 STEVAL-BFA001V1B 是一款工业参考设计套件,专为状态监控 (CM) 和预见性维护 (PdM) 而设计。该套件包括一个工业传感器板、一个用于ST-LINK/V2 编程和调试工具的适配器、一根 0.050" 10 针扁平电缆、一个带公触头的 4 极电缆安装连接器插头,以及一个带 2 m 长电缆的 M12 母头连接器。STEVAL-BFA001V1B 参考套件用于状态监控和预见性性维护,基于高性能工业传感器平台。紧凑的设计特别适用于监控电机、泵和风扇。
该传感器平台嵌入了高性能 Arm® Cortex®-M4 32 位微控制器 (STM32F469AI)、iNEMO 6DoF 加速计和陀螺仪 (ISM330DLC)、气压传感器 (LPS22HB)、相对湿度和温度传感器 (HTS221)、数字麦克风 (MP34DT05-A)、用于数据存储的 EEPROM (M95M01-DF)、IO-Link PHY 器件 (L6362A),以及基于降压开关稳压器和 LDO 稳压器(L6984 和 LDK220)的电源管理功能。
固件包 STSW-BFA001V1 包含针对 3 kHz 平坦带宽 3 D 数字加速计的高级时域、频域信号处理和分析的专用算法。该软件包包括用于监控压力、相对湿度和温度传感器的驱动程序。该软件包还包括用于声发射 (AE) 的音频算法。
预见性维护和状态监控特性
主电源电压为 18 V 至 32 V
主要元器件
用于信号处理和分析的 32 位 Arm Cortex-M4 内核 (STM32F469AI)
iNEMO 6DoF (ISM330DLC)
绝对数字压力传感器 (LPS22HB)
相对湿度和温度传感器 (HTS221)
数字麦克风传感器 (MP34DT05-A)
IO-Link PHY 设备 (L6362A)
用于数据存储的 EEPROM (M95M01-DF)
降压型开关稳压器和 LDO 稳压器(L6984 和 LDK220)
麦克风算法
M12 工业连接器
用于调试和编程功能的 SWD 连接器
使用 L6362A 设备收发器与主机单元进行数据通信的 IO-Link PHY
基于 3D 数字加速度计,环境和声学 MEMS 传感器的紧凑型解决方案,用于状态监控和预见性维护
基于 3D 加速计库的完整固件演示示例集,具有先进的频率和时域信号处理功能,用于进行预见性维护
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| LPS22HBTR | 压力传感器-传感器 | MEMS纳米压力传感器:260-1260 hPa绝对数字输出气压计 | ¥6.43680 | 在线订购 | |
| HTS221TR | 温湿度传感器-传感器 | 电容式数字相对湿度和温度传感器 | ¥14.09616 | 在线订购 | |
| MP34DT05TR-A | 麦克风-电声器件 | MEMS音频传感器全向数字麦克风 1.6~3.6V MIC_4X3MM_SM | ¥14.22990 | 在线订购 | |

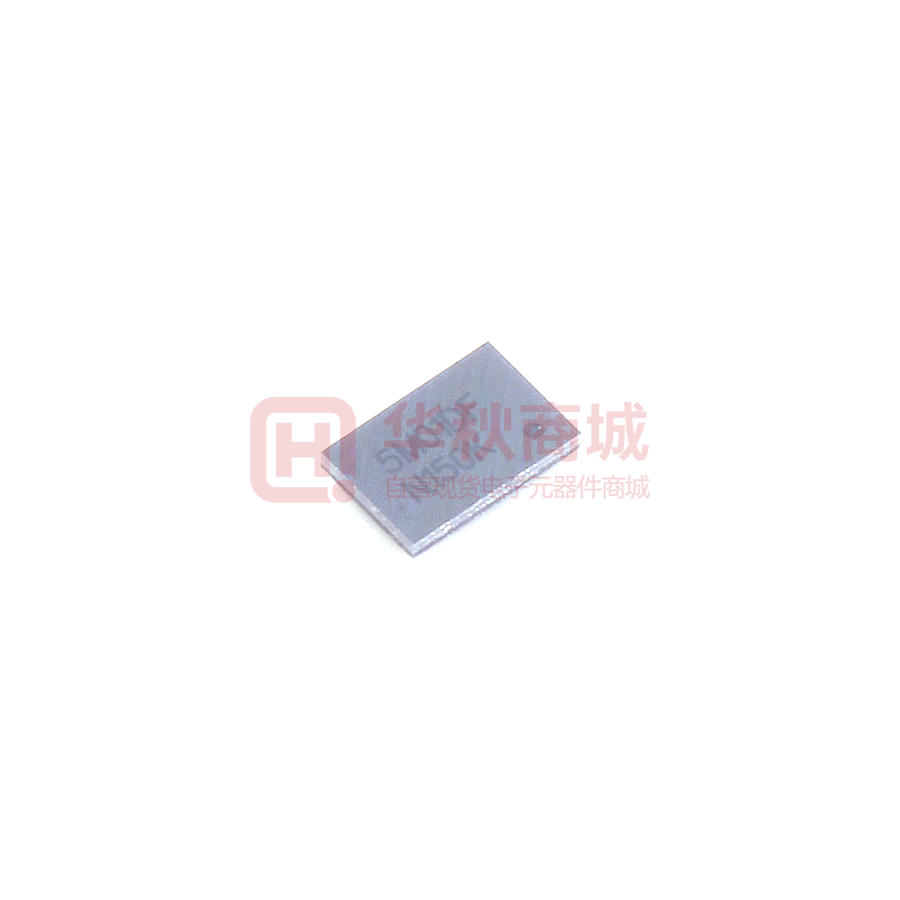

| M95M01-DFCS6TP/K | EEPROM存储器-存储器 | EEPROM 存储器 IC 1Mb(128K x 8) SPI 16 MHz WLCSP8_2.58X1.72MM | ¥15.70320 | 在线订购 | |
| ST-LINK/V2 | 编程器/烧录器/仿真器-开发板/套件/编程器 | 编程器/烧录器/仿真器 用于STM8和STM32微控制器 | ¥224.39585 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| LDK220C27R | 线性稳压器/LDO-电源管理 | ICREGLDO2.7V0.2ASOT323-5 | ¥2.09446 | 在线订购 | |
| LDK220C40R | 线性稳压器/LDO-电源管理 | IC REG LINEAR 4V 200MA SOT323-5 | ¥5.58644 | 在线订购 | |
| LDK220C50R | 线性稳压器/LDO-电源管理 | IC REG LINEAR 5V 200MA SOT323-5 | ¥2.09804 | 在线订购 | |
| LDK220M27R | 线性稳压器/LDO-电源管理 | ICREGLDO2.7V0.2ASOT23-5 | ¥4.65940 | 在线订购 | |
| LDK220M33R | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3.3V 200MA SOT23-5 | ¥1.32000 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| STEVAL-BFA001V1B | 开发板/评估板/验证板-开发板/套件/编程器 | STM32F469 - 加速计,陀螺仪,湿度,压力,声音,温度 评估板 - 传感器 | ¥1098.86970 | 在线订购 |
