    主页所有制造商TerasicDE10-Nano 自平衡机器人开发套件

    DE10-Nano 自平衡机器人开发套件

    DE10-Nano 自平衡机器人开发套件

    Terasic 的自平衡多功能机器人(DE10-Nano Self-Balancing Robot Development Kit )采用基于 Intel® Cyclone® V 的 DE10-Nano 制造

    发布时间:2018-09-13

    基于 Terasic DE10-Nano 开发板并采用 Intel SoC FPGA,这款套件可演示如何使用 FPGA 为一个应用提供客户定制型 I/O 接口。该系统使用板载加速计实现平衡,使用 FPGA 逻辑和 I/O 接口提供电机驱动、超声波距离测量、IR 探测和蓝牙® 通讯。可为该套件选择由采用 Intel 免牌照高级综合 (HLS) 编译器构建的摄像头板和 FPGA 设计,让这种机器人根据颜色跟踪或追踪物体。为定制和实验带来了无限可能性。

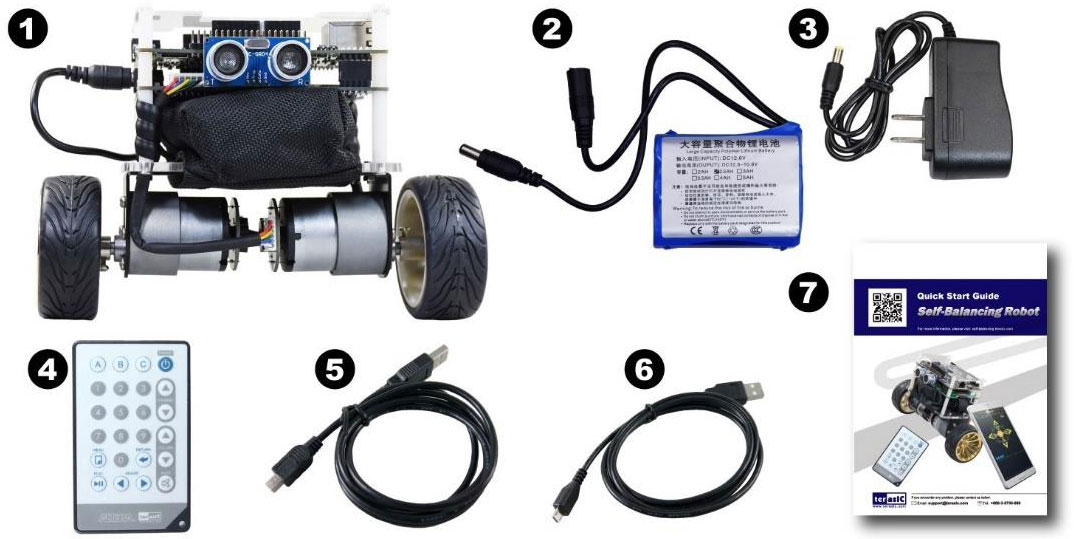

    套件内容

    1. 自平衡机器人 - DE10-Nano 包括

    2. 锂电池

    3. 锂电池充电器

    4. 红外遥控

    5. 微型 USB 电缆

    6. 微型 USB 电缆

    7. 快速入门指南

    DE10-Nano 自平衡机器人开发套件特性

    HPS(硬处理器系统)

    • 800 MHz 双核 Arm® Cortex®-A9 处理器

    • 1 GB DDR3 SDRAM(32 位数据总线)

    • 1 千兆位以太网 PHY,带 RJ45 连接器

    • USB OTG 端口、USB micro-AB 连接器

    • microSD 卡插槽

    • 加速计(I2C 接口 + 中断)

    • UART 转 USB、USB Mini-B 连接器

    • 暖复位按钮和冷复位按钮

    • 一个用户按钮和一个用户 LED

    • LTC 2x7 扩展针座


    电机驱动器板

    • DC 电机驱动器和连接器

    • Wi-Fi/蓝牙磨块

    • DE10-Nano 评估板的 2x20 个 GPIO 连接器

    • IR 接收器

    • ADC 电源监控器

    • 超声波连接器

    • 12 V 电源输入

    • 5 V 电源输出至 FPGA 板

    • 6 轴(陀螺仪 + 加速计)MEMS 运动跟踪


    FPGA 器件

    • Intel Cyclone V SE 5CSEBA6U23I7 器件 (110K LE)

    • 串行配置器件(EPCS64 B2 或更高版本)

    • 板载 USB-Blaster™ II 用于编程,JTAG 模式

    • HDMI TX,兼容 DVI 1.0 和 HDCP v1.4

    • 2 个按钮

    • 4 个滑动开关

    • 8 个绿色用户 LED 指示灯

    • 由时钟发生器提供的三个 50 MHz 时钟源

    • 两个 40 引脚扩展针座

    • 一个 Arduino 扩展针座(兼容 Uno R3),可与 Arduino 盾板连接

    • 1 个 10 引脚模拟输入扩展针座(与 Arduino 模拟输入共享)

    • A/D 转换器、4 引脚 SPI,带 FPGA

    Analog to Digital Converter
    图片数据手册产品型号产品分类产品描述价格操作
    LTC2308IUF#PBF时钟/计时 - 专用IC ADC 12BIT 8CH 500KSPS 24-QFN在线订购
    LTC2308IUF#TRPBF时钟/计时 - 专用IC ADC 12BIT 500KSPS 24-QFN在线订购
    LTC2308CUF#PBF时钟/计时 - 专用IC ADC 12BIT 8CH 500KSPS 24-QFN在线订购
    Bluetooth / Wi-Fi
    图片数据手册产品型号产品分类产品描述价格操作
    ESP32-WROOM-32时钟/计时 - 专用SMD MODULE, ESP32-D0WDQ6, 32MBIT在线订购
    Cyclone V
    图片数据手册产品型号产品分类产品描述价格操作
    5CSEBA6U23I7N时钟/计时 - 专用IC FPGA 145 I/O 672UBGA在线订购
    DE10-Nano Self-Balancing Robot Development Kit
    图片数据手册产品型号产品分类产品描述价格操作
    P0509-KIT机器人套件-创客和教育产品DE10-Nano 轮式 机器人套件¥2524.19311在线订购
    Motion Tracking
    图片数据手册产品型号产品分类产品描述价格操作
    MPU-6500时钟/计时 - 专用IMU ACCEL/GYRO 3-AXIS I2C 24QFN¥60.62274在线订购
    Motor Driver
    图片数据手册产品型号产品分类产品描述价格操作
    TB6612FNG,C,8,EL时钟/计时 - 专用IC MOTOR DRIVER PAR 24SSOP¥7.14349在线订购
    Ultrasonic Module
    图片数据手册产品型号产品分类产品描述价格操作
    SEN-13959时钟/计时 - 专用ULTRASONIC SENSOR - HC-SR04在线订购
