Mid-Range+ 系统基本芯片 (SBC)
Infineon 的 Mid-Range+ SBC （Mid-Range+ System Basis Chip (SBC)）是一款将电源、通讯、安全和支持功能全部整合在单个器件内的集成电路。
发布时间：2018-09-13
Infineon 的 Mid-Range+ SBC 具有三个低压稳压器，提供 5 V 或 3.3 V 输出电压选择，适用于微控制器、网络收发器、传感和其他外设的电源。作为通信接口，该器件整合了一个 CAN 收发器，包括部分网络选项、高达 5 Mbit/s 的灵活数据速率性能，以及多达两个 LIN 收发器。

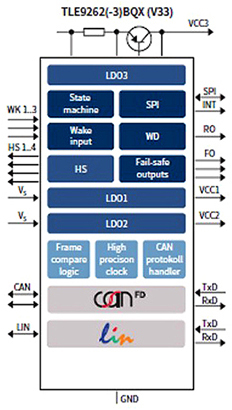

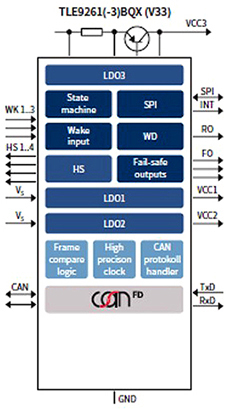

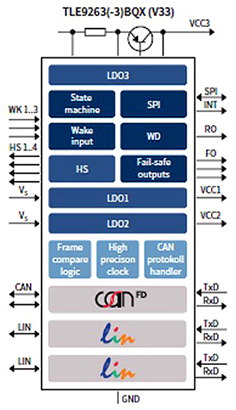

框图
Mid-Range+ 系统基本芯片 (SBC)特性
集成低压降稳压器（5 V 或 3.3 V 至 250 mA）
集成低压降稳压器（5 V 至 100 mA），用于受保护情况下的板外使用
具有外部 PNP 晶体管的稳压器（5 V、3.3 V 或 1.8 V），用于受保护情况下的板外使用或负载分配
1 个 CAN 收发器，支持高达 5 Mbit/s 的 FD 通信，具有 CAN 局部网络和 CAN FD 容错模式，符合 ISO 11898 2:2016
2 LIN 收发器 LIN2.2/J2602
4 个高压侧输出 7Ω（典型值）
2 个 HV GPIO，3 个 HV 唤醒输入
中断，复位输出
集成故障安全功能：3 个故障安全输出、看门狗、故障安全操作模式
16 位 SPI，用于配置和诊断
电压、电流和温度保护和监控
优势
通过较少的元器件数量和较小的 PCB 基底面降低系统成本
用于板载和板外电源的低压降稳压器
较宽的电源输入电压和温度范围
高性能网络收发器
灵活的集成 LIN 收发器数量
非常低的静态电流模式
非常小的封装，支持 AOI
系列内所有器件都引脚兼容和软件兼容
出色的 EMC 和 ESD 性能，满足汽车 OEM 的主要要求
Mid-Range+ 系统基本芯片 (SBC)应用
用于汽车车身应用的电子控制单元 (ECU)
车身控制模块 (BCM) 和网关
暖通空调 (HVAC)
门、车顶、后挡板、拖车和闭合模块
被动无钥匙进入，被动启动模块
座椅控制模块
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TLE9261BQXXUMA1 | 其他接口-接口及驱动芯片 | IC INTERFACE SPECIALIZED 48VQFN | ￥10.29600 | 在线订购 |
| | TLE9261BQXV33XUMA1 | 其他接口-接口及驱动芯片 | ￥10.29600 | 在线订购 | |
| | TLE92613BQXXUMA1 | 其他接口-接口及驱动芯片 | IC INTERFACE SPECIALIZED 48VQFN | 在线订购 | |
| | TLE92613BQXV33XUMA1 | 其他接口-接口及驱动芯片 | 支持CAN FD的部分网络功能，包括FD容错模式。提供低功耗电压调节器、高速CAN收发器、高边开关和SPI接口。 | ￥11.33000 | 在线订购 |
| | TLE9262BQXXUMA1 | 其他接口-接口及驱动芯片 | 车身系统IC，集成了电压调节器、电源管理功能、高速CAN收发器支持CAN FD和LIN收发器。具备多个高侧开关和高电压唤醒输入。 | ￥11.78100 | 在线订购 |
