LTC4041 2.5 A 超级电容器电源管理器
Analog Devices 的 DC/DC 转换器（LTC4041, 2.5 A Power Manager for Supercapacitor）用于一个或两个超级电容器系统
发布时间：2018-09-13
Power by Linear™/Analog Devices 的 LTC4041 是一款完整的超级电容器备份系统，适用于 2.9 V 至 5.5 V 电源轨。该器件包含一个高电流降压 DC/DC 转换器，可为单个超级电容器或两个串联超级电容器充电。当无输入电源时，降压稳压器作为升压稳压器反向工作，以备份由超级电容器提供的系统输出。
LTC4041 的可调输入限流功能可降低充电电流，以保护输入电源不会过载，同时外部隔离开关可在备份期间隔离输入电源。当输入电源降至可调 PFI 阈值以下时，2.5 A 升压稳压器将功率从超级电容器输送至系统输出。
可选择输入过压保护 (OVP) 电路可保护功能，以保护 LTC4041 免受 V IN 引脚的高电压损坏。内部超级电容器平衡电路在每个超级电容器上保持相等的电压，并将每个超级电容器的最大电压限制为预定值。LTC4041 是功率计和工业报警的理想选择。

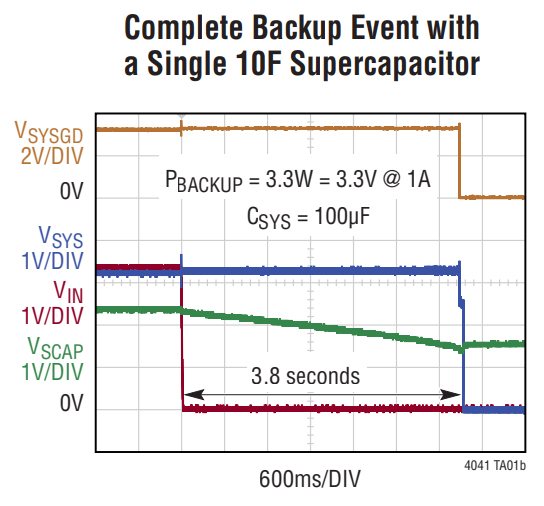

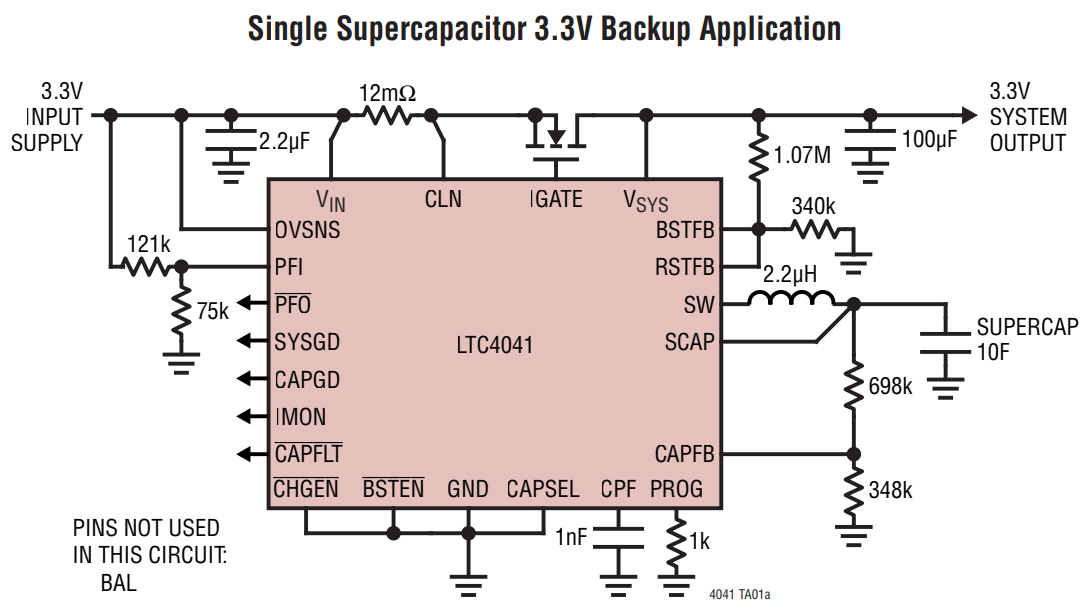

典型应用：
LTC4041 2.5 A 超级电容器电源管理器特性
2.5 A 降压型超级电容器充电器和 2.5 A 升压备用电源
6.5 A 开关，用于 2.5 A 备份支持一个超级电容器或两个串联电容器
输入限流优先考虑负载，依次为充电电流
输入隔离开关在备份期间隔离输入
自动无缝切换到备份模式
可编程充电电流和充电电压
输入电源故障指示灯
系统电源良好指标
可选择 OVP 电路在 > 60 V 电压下保护器件
恒频工作
内置超级电容平衡器（无外接电阻）
LTC4041 2.5 A 超级电容器电源管理器应用
电表
工业警报
穿越“断电告警”电源
高电流穿越 3 V 至 5 V UPS
服务器
固态硬盘
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2642A-A | 线性 - 比较器 | LTC4041 DEMO BOARD-2 SCAP 2.5A | 在线订购 | |
| | DC2642A-B | 线性 - 比较器 | LTC4041 DEMO BOARD-1 SCAP 2.5A | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC4041EUFD#PBF | 线性 - 比较器 | 2.5A SUPERCAPACITOR BACKUP POWER | 在线订购 | |
| | LTC4041IUFD#PBF | 线性 - 比较器 | 2.5A SUPERCAPACITOR BACKUP POWER | 在线订购 |
